Источник питания APS-71102

  • Госреестр 63133-16
  • Межповерочный интервал 24 месяца
  • Гарантия 1 год
  • Производитель GW Instek
  • Производство: Тайвань

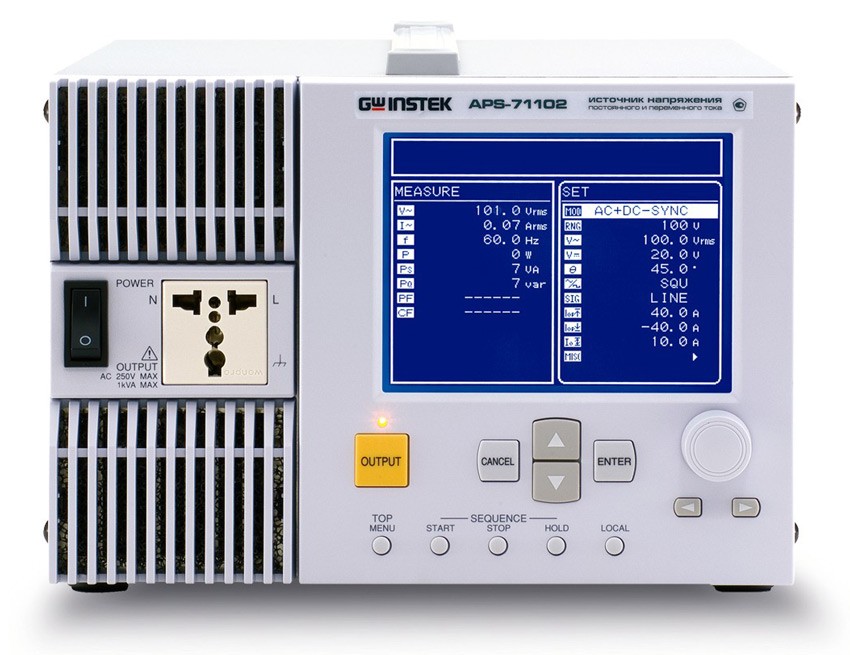

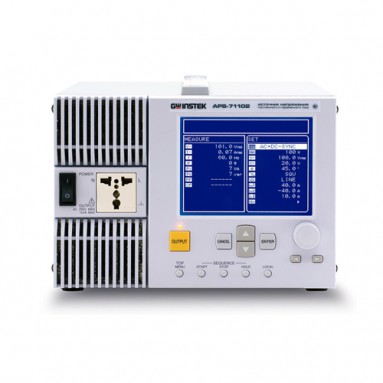

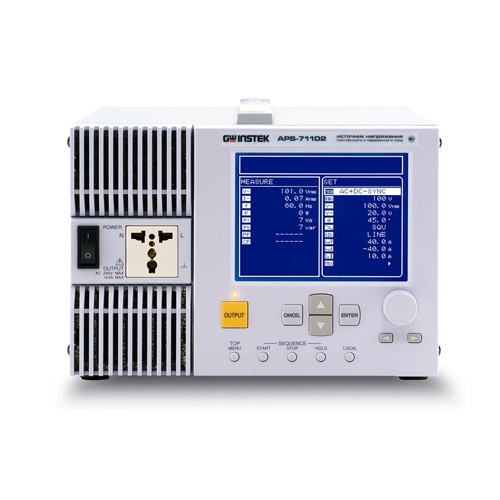

Источник питания постоянного и переменного напряжения программируемый APS-71102
Краткие характеристики:
  • «3 в 1»: прецизионный источник постоянного и переменного напряжения (DC/АС), многофункциональный анализатор напряжения и параметров нагрузки
  • Выходная мощность до 1000 ВА, широкий диапазон установки выходных параметров (напряжение, частоты)
  • Измерение: напряжения, силы тока, мощности (активная, реактивная, полная), коэфф. мощности (Pf), пик фактора (Сf), гармоник тока (до 40-й)
  • Возможность формирования выходного напряжения в форме: прерывания, перенапряжения, провал, отклонение
  • Напряжение произвольной формы (СПФ): свипирование (нарастание/спад с заданной крутизной), изменение коэфф. амплитуды
  • Запись в память до 30 профилей (до 255 последовательных шагов)
  • Редактирование и запись до 16 сигналов произвольных форм Uвых (на длине 4000 точек)
  • Широкое меню синхронизации: внутренняя, внеш. источником (Ext Sinc), внутр.+внеш., синхронный режим
  • Режим измерения пускового тока (Inrush Current)
  • Большой высококонтрастный ЖК-дисплей (диагональ 14,5 см)
  • Малый вес и габаритные размеры
  • Интерфейс USB


Технические данные:
Характеристики
Параметры
APS-71102
Режим «Формирование Uвых»
Режим переменного напряжения (VAC)
Шкала «100В»
Шкала «100В»
Диапазон напряжений
0,1…135 В скз
0,1…270 Вскз
Разрешение
0,1 В
0,1 В
Погрешность установки
±0,5 %
±0,5 %
Пределы выходных токов
10 А скз,
5 А скз
Диапазон частот (f)
1,0…550,0 Гц
Разрешение
0,1 Гц
Погрешность установки f
± 0,01 %
КНИ
< 0,5 %
Неравномерность ампл
± 0,5 дБ (до 100 Гц); ±2 дБ (100…550 ц)
Нестабильность U вых
± 0,5 % (при изменении тока нагрузки 0…100%)
± 0,2 % (при изменении напряжения питания)
Максимальная вых. мощность
1000 ВА
Режим постоянного напряжения (V DC)

Шкала «100В»
Шкала «200 В»
Диапазон напряжений
0,1…±190 В
0,1…±380 В
Разрешение
0,1 В
0,1 В
Погрешность установки
±0,5 %
±0,5 %
Максимальный ток
10 А
5 А
Максимальная вых. мощность
1000 Вт
Максимальный выходной ток

Шкала «100В»
c
Пиковое значение тока
40 Апик
20 Апик
Режим «Измерение»
Переменное и постоянное выходное напряжение (Вольтметр)

Шкала «100В»
Шкала «100В»
Предел измерения
225 Вскз
450 Вскз
Разрешение
0,1Вскз
Погрешность измерения
± 0,5 %
Переменный и постоянный
выходной ток (Амперметр)
Предел измерения
15 А
Разрешение
0,01 А
Погрешность измерения
± 1,0 %
Выходная частота (Частотомер)
Диапазон измерений
1…550 Гц
Разрешение
0,1 Г
Погрешность измерения
± 0,01 %
Выходная мощность (Ватттметр)
Предел измерения
1200 Вт/ 1400 ВА/ 1400 ВАР
Разрешение
1 Вт/ 1ВА/ 1ВАР
Погрешность измерения
± 2 %
Измеритель коэффициента мощности мощности (PF)
Диапазон измерений
0,00…50,00
Предел измерения
0,01
И змеритель пик-фактора нагрузки (СF)
Диапазон измерений
0,00…1,00
Предел измерения
0,01
Измеритель гармоник тока
Макс. число гармоник
До 40-й включительно
Предел измерения
15 А (полная шкала за 100%)
Разрешение
0,01 А (0,1%)
Погрешность измерения
± 1,0 % (до 20-й гармоники); ± 1,5 % (21..40 гармоника)
Измеритель частоты внешней синхронизации (EX. SYNC)
Диапазон измерений
38…525 Гц
Разрешение
0,1 Гц
Погрешность измерения
±0,2 Гц
Фаза при включенном
выходе
Диапазон измерений
0,0…359,9°
Разрешение
0,1°
Режим «Последовательность» (Sequence)
Редактирование U вых.
Длина профиля
До 255 шагов
Длительность шага
0,1 мс…1000 с
Состояния шага
новое значение, поддержание, качание (нараст./ спад)
Число переходов (скачков)
1…999 или непрерывное воспроизведение
Задаваемые параметры
DC/AC (тип); частота; форма; вид синхронизации
Программирование СПФ
16 ячеек (Arb1…Arb16); при помощи внешнего ПК
Длина СПФ
4096
Разрядность ЦАП
15 бит
Общие данные
Напряжение питания
180-250В ±10 %, 50 / 60Гц
Память
30 профилей
Интерфейс
USB
Опции
Панель для монтажа в 19” стойку (GRA-409)

Физические Характеристики:
Габаритные размеры, мм: 430 × 225 × 500
Масса, кг:
1. Источник питания APS-71102 - 1 шт.;
2. Шнур питания - 2 шт.;
3. Инструкция по эксплуатации - 1 шт.
