АКИП-9101 Логический анализатор

  • Под заказ
  • Доставка по России
  • Производитель АКИП
  • Производство: Китай

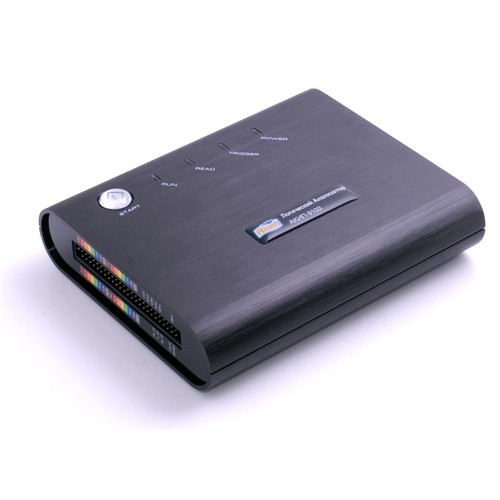

АКИП-9101 логический анализатор

АКИП-9101, АКИП-9102, АКИП-9103, АКИП-9103/1 – новые логические анализаторы, сочетающие в себе портативность с функциональностью стационарных лабораторных приборов. При максимальной частоте дискретизации до 200 МГц они позволяют анализировать логические уровни одновременно по 32 (16) каналам. Работает в комплексе со стационарным либо портативным компьютером посредством подключения по шине USB. Анализаторы отличает сбалансированная функциональность и высокие технические характеристики, оптимальное соотношение цена/возможности. Ультракомпактный, высокоскоростной логический анализатор – теперь доступен каждому специалисту в области электроники, инженеру разработчику АЦП или «продвинутому» радиолюбителю.
Мощное и исчерпывающее ПО, прилагаемое к прибору, обеспечивает интуитивно понятную среду управления и удобство измерений широкого спектра характеристик. Установка условий запуска, захвата данных и управление настройками вполне доступны для уровня обычного пользователя ПК. Данные измерений и анализа отображаются на внешнем мониторе, могут сохраняться и печататься в различных удобных форматах. Приступить к работе можно почти немедленно, сразу после установки программного обеспечения при первом подключении к ПК. В случае тестирования устройства также управляемого компьютером, второй ПК для выполнения программы логического анализатора не требуется. Совместная работа обеспечивается запуском ПО анализатора и тестируемого устройства в разных окнах.

Возможности и преимущество
16 (АКИП-9101) или 32 канала (АКИП-9102, АКИП-9103, АКИП-9103/1)
Частота дискретизации до 200 МГц
Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus, и смешанных сигналов с тактовой частотой до 100 МГц
Возможно расширение набора протоколов декодирования (опция)
Память на канал до 2 Мбит на канал, захват гличей от 5нс
Расширенная синхронизация, анализ: по шине, логический, статистический
Коэффициент сжатия до 255:1
Передача данных по интерфейсу USB 2.0 на управляющий компьютер
Не требует внешнего питания (питание от USB)


Вес1.20 кг
