Логический анализатор на базе ПК АКИП-9103

  • Производитель АКИП
  • Производство: Китай

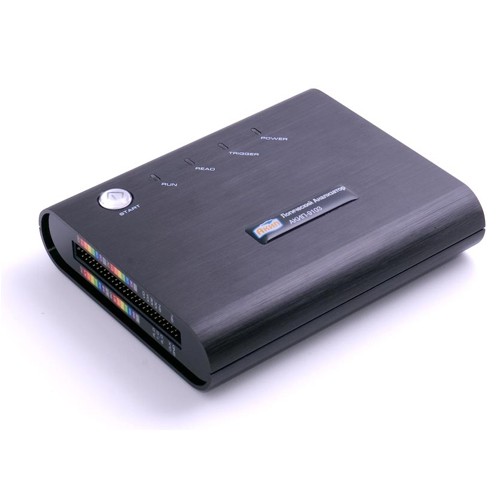

АКИП-9103 логический анализатор


АКИП-9101, АКИП-9102, АКИП-9103, АКИП-9103/1 – новые логические анализаторы, сочетающие в себе портативность с функциональностью стационарных лабораторных приборов. При максимальной частоте дискретизации до 200 МГц они позволяют анализировать логические уровни одновременно по 32 (16) каналам. Работает в комплексе со стационарным либо портативным компьютером посредством подключения по шине USB. Анализаторы отличает сбалансированная функциональность и высокие технические характеристики, оптимальное соотношение цена/возможности. Ультракомпактный, высокоскоростной логический анализатор – теперь доступен каждому специалисту в области электроники, инженеру разработчику АЦП или «продвинутому» радиолюбителю.
Мощное и исчерпывающее ПО, прилагаемое к прибору, обеспечивает интуитивно понятную среду управления и удобство измерений широкого спектра характеристик. Установка условий запуска, захвата данных и управление настройками вполне доступны для уровня обычного пользователя ПК. Данные измерений и анализа отображаются на внешнем мониторе, могут сохраняться и печататься в различных удобных форматах. Приступить к работе можно почти немедленно, сразу после установки программного обеспечения при первом подключении к ПК. В случае тестирования устройства также управляемого компьютером, второй ПК для выполнения программы логического анализатора не требуется. Совместная работа обеспечивается запуском ПО анализатора и тестируемого устройства в разных окнах.

Возможности и преимущество
  • 16 (АКИП-9101) или 32 канала (АКИП-9102, АКИП-9103, АКИП-9103/1)
  • Частота дискретизации до 200 МГц
  • Измерение, декодирование и анализ сигналов: I2C, UART, SPI, 1-WIRE, SSI, HDQ, CAN, MICROWIRE, I2S, PS/2, Lin Bus, и смешанных сигналов с тактовой частотой до 100 МГц
  • Возможно расширение набора протоколов декодирования (опция)
  • Память на канал до 2 Мбит на канал, захват гличей от 5нс
  • Расширенная синхронизация, анализ: по шине, логический, статистический
  • Коэффициент сжатия до 255:1
  • Передача данных по интерфейсу USB 2.0 на управляющий компьютер
  • Не требует внешнего питания (питание от USB)

Технические характеристики
ПАРАМЕТРЫ АНАЛИЗАТОРА

Частота дискретизации
До 200 МГц
Макс. тактовая частота
100 МГц
Полоса пропускания
75 МГц
Количество каналов
32
Память
32 Мбит
Уровень порога срабатывания
-6…+6 В
Погрешность установки порога срабатывания
100 мВ
Максимальное входное напряжение
±30 В
Входное сопротивление
500 кОм/10 пФ
Задержка между каналами
Не более 1,5 нс
СИНХРОНИЗАЦИЯ И АНАЛИЗ ПРОТОКОЛОВ

Условия синхронизации
по фронту/спаду, по состоянию (высокое, низкое, между), по шаблону
Пороговый уровень
TTL, CMOS, ECL или заданный (-6 В…+6 В)
Макс. частота сигнала порогового уровня
75МГц
Задержка
по времени, по отсчетам (1-65535), по странице (1 - 8192)
Анализ протокола
I2C, UART, SPI,  1-WIRE, SSI, HDQ, CAN,MICROWIRE
Общие данные

Напряжение питания
5 В по USB
Потребляемая мощность
Не более 2 Вт

Вес и габариты
Габаритные размеры 130х100х30мм
Масса    0.175 кг
Снят с производства
