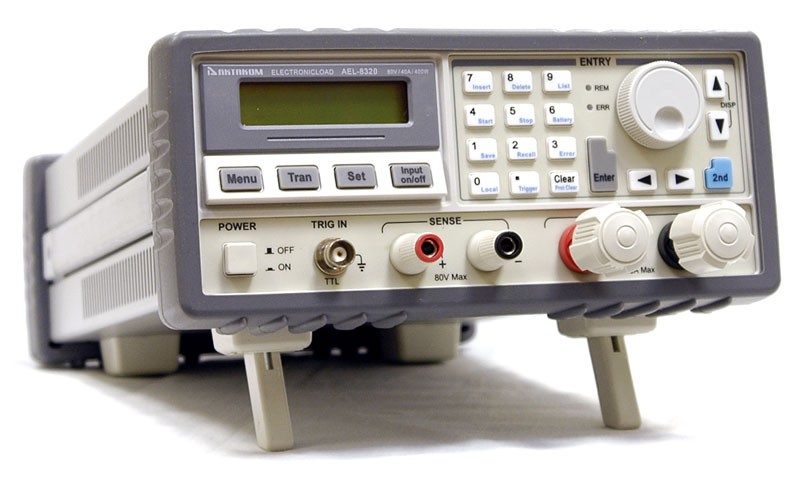

Электронная программируемая нагрузка AEL-8320

  • Производитель Актаком
  • Производство: Россия

AEL-8320 Электронная программируемая нагрузка



Электронная программируемая нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 80 В, током нагрузки до 30 А, потребляемой мощностью до 250 Вт.



Возможности и преимущества:

  • LCD дисплей с подсветкой
  • Высокое разрешение АЦП 24 – бит, ЦАП – 17 бит
  • Режимы работы нагрузки: стабилизация напряжения на нагрузке, стабилизация тока нагрузки, стабилизация сопротивления, стабилизация (ограничение) мощности
  • Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме)
  • Автокалибровка
  • Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
  • Тестирование батарей
  • Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
  • Поддержка внешнего запуска
  • Режим короткого замыкания
  • Работа по спискам
  • Управление по RS-232 по SCPI коммандам
  • Поддержка LabView

























Технические характеристики:

Входные параметры

Ток

0~30 A

Напряжение

0~80 В

Мощность

250 Вт

Минимальное рабочее напряжение на всем диапазоне токов

0,6 В

Режим постоянного тока

Диапазоны

0~3 A / 0~30 A

Разрешение

0,1 мA / 1 мА

Погрешность

0,1℅+5 мА / 0,1℅+10 мА

Режим постоянного напряжения

Диапазоны

0~80 В

Разрешение

1 мВ

Погрешность

0.1℅+10 мВ

Режим постоянного сопротивления

Диапазоны

0,02~2 Ом / 2~200 Ом / 20~2000 Ом

Разрешение

0,1 мОм / 8,6 мкСм*/0,96 мкСм

Погрешность

0,5℅+12 мОм/ 0,3%+1,25 мСм/ 0,3%+0,625 мСм

Режим постоянной мощности

Диапазоны

0~250 Вт

Разрешение

1 мВт/10 мВт

Погрешность

0,2℅+600 мВт

Измерение тока

Диапазоны

0~3 A / 0~30 A

Разрешение

0,1 мA / 1 мА

Погрешность

0,05℅+4 мА / 0,05℅+8 мА

Измерение напряжения

Диапазоны

0~80 В

Разрешение

1 мВ

Погрешность

0,1℅+8 мВ

Измерение мощности

Диапазоны

0~250 Вт

Разрешение

1 мВт/10 мВт

Погрешность

0,1℅+600 мВт

Скорость нарастания тока

Верхний диапазон CC

Верхний диапазон CC

1 мА/мкс~3 A/мкс

 100 мкА/мкс~300 мA/мкс

Разрешение

1 мА/мкс

Погрешность

3% + 10 мкс

Динамический режим

Тип

Непрерывный, импульсный, переключаемый

Частотный диапазон

0,38 Гц~50 кГц

Временной диапазон

0~655,35 мс

Время нарастания/спада

10 мкс~655,35 мс

Разрешение

10 мкс

Погрешность

0.2℅+10 мкс

Работа по списку

Время шага

10 мкс ~ 100000 с

Разрешение

10 мкс

Погрешность

0.2℅+10 мкс

Количество шагов

1~50

Цикл

1~65535

Список

7 списков

Тестирование батарей

Время разряда

Разрешений

 Погрешность

1 с~100 ч

 1 с

 0.2℅+1 с

Емкость батареи

 Разрешение

 Погрешность

1 мА•ч~3000 А•ч

 1 мА•ч

 0,3℅+0,01А•ч

Короткое замыкание

CCL Режим

 CCH Режим

 CV Режим

 CRL Режим

 CRM Режим

 CRH Режим

 CPV Режим

 CPC Режим

3,3 A

 33 A

 0 В

 0,018 Ом

 1.8 Ом

 18 Ом

 270 Вт

 0 Вт

Максимальная скорость нарастания

Ток

3A/мкс

Напряжение

0,6 В/мкс

Вход запуска

Уровень

TTL , спадающий фронт

Длительность

≥ 10 мкс

Максимальный входной уровень

Ток

33 A

Напряжение

84 В

Режимы защиты

по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности

Защита от обратного тока

Вход выключен

25 A

Вход включен

40 A

Пульсации + шум

Ток (скз/пик-пик)

3 мА/30 мА

Напряжение (скз)

5 мВ

Интерфейс

RS232; GPIB, USB - опция

Язык программирования

SCPI

Питание

Напряжение

переменное напряжение 110 В или AC 220 В±15℅

Частота

48 ... 63 Гц

Физические характеристики:

Масса, кг  8,8
