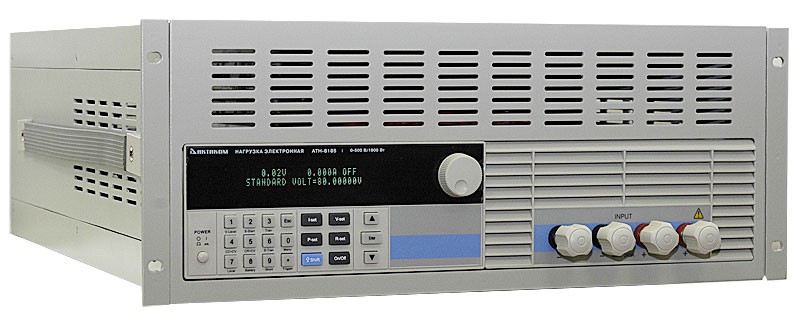

АТН-8185 Электронная нагрузка
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 120 А, поглощаемая мощность до 1800 Вт.
Возможности и преимущества:
- ВФД-дисплей
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Функция "мягкого" запуска
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Компенсация падения напряжения
- Работа по спискам
- Автоматическое тестирование
- Управление по USB/RS-232
Технические характеристики:
|
Входные параметры
|
Мощность
|
1800 Вт
|
|
Ток
|
0...120 A
|
|
Напряжение
|
0...500 В
|
|
CC режим
|
Диапазон
|
0...12 A
|
0...120 A
|
|
Разрешение
|
1 мA
|
10 мA
|
|
Точность
|
0.05%уст.знач.+0.05%диап.
|
0.1%уст.знач.+0.05%диап.
|
|
CV режим
|
Диапазон
|
0.1...19.999 В
|
0.1...500 В
|
|
Разрешение
|
1 мВ
|
10 мВ
|
|
Точность
|
0.03%уст.знач.+0.02%диап.
|
0.03%уст.знач.+0.05%диап.
|
|
CR режим
|
Диапазон
|
0.03...10 кОм
|
0.03...5 кОм
|
|
Разрешение
|
16 бит
|
16 бит
|
|
Точность
|
0.1%уст.знач.+0.1%диап.
|
0.1%уст.знач.+0.1%диап.
|
|
CW режим
|
Диапазон
|
0...1800 Вт
|
0...1800 Вт
|
|
Разрешение
|
1 мВт
|
10 мВт
|
|
Точность
|
0.1%уст.знач.+0.1%диап.
|
0.1%уст.знач.+0.1%диап.
|
|
Измерение напряжения
|
Диапазон
|
0.1...19.999 В
|
0.1...500 В
|
|
Разрешение
|
1 мВ
|
10 мВ
|
|
Точность
|
0.015%уст.знач.+0.03%диап.
|
0.015%уст.знач.+0.03%диап.
|
|
Измерение тока
|
Диапазон
|
0...12 A
|
0...120 A
|
|
Разрешение
|
1 мA
|
10 мA
|
|
Точность
|
0.05%уст.знач.+0.05%диап.
|
0.1%уст.знач.+0.08%диап.
|
|
Измерение мощности
|
Диапазон
|
100 Вт
|
1800 Вт
|
|
Разрешение
|
1 мВт
|
10 мВт
|
|
Точность
|
0.1%уст.знач.+0.1%диап.
|
0.1%уст.знач.+0.1%диап.
|
|
Короткое замыкание
|
Ток(CC)
|
=13.2 A
|
=132 A
|
|
Напряжение(CV)
|
0 В
|
|
Сопротивление(CR)
|
= 50 мОм
|
|
Тестирование батарей
|
Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА
|
|
Динамическое тестирование
|
Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)
|
|
"Мягкий" запуск
Время
|
1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс
Точность: ±(15% смещение+10% диап.)
|
Физические характеристики:
Габаритные размеры, мм 207*428*453.5
Масса, кг 31,6
