Осциллограф ADS-2102M

  • Под заказ
  • Доставка по России
  • Производитель Актаком
  • Производство: Россия

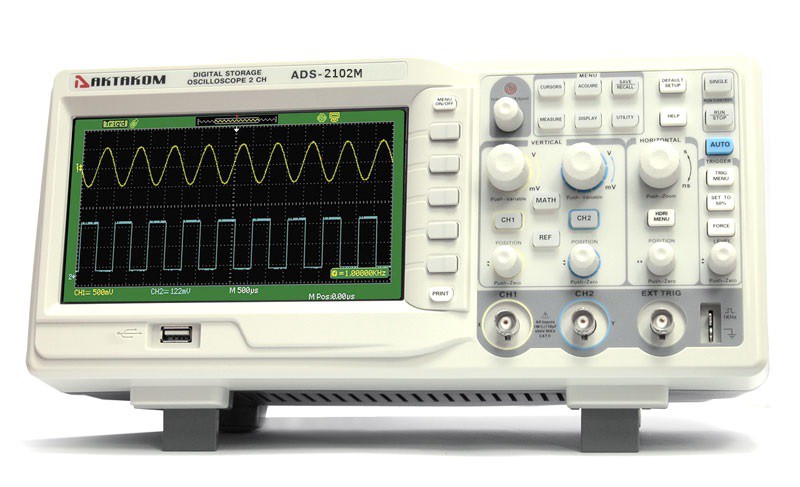

АКТАКОМ ADS-2102M Осциллограф цифровой

Параметры осциллографа

  • автоматические измерения: 32 типа. 14 по напряжению: Vpp, Vmax, Vmin, Vamp, Vtop, Vbase, Vavg, Mean, Crms, Vrms, ROVShoot, FOVShoot, RPREShoot, FPREShoot; 18 во временной и частотной областях: Rise time, Fall time, Freq, Period, +Wid, -Wid, +Dut, -Dut, Bwid, Phase, LFF;
  • курсорные измерения: ручные. слежение. авто
  • хранение: 20 осциллограмм, 20 установок, 2 опорных маски
  • ограничение полосы: 20 МГц
  • функция усреднения (4..256)
  • пиковый детектор
  • автоматический покадровый регистратор: 2500 кадров
  • цифровые фильтры: НЧ, ВЧ, полосовой, режективный
  • интерполяция: Sin(x)/x, линейная
  • математические операции: сложение, вычитание, умножение, деление
  • инверсия сигнала
  • быстрое преобразование Фурье (Rectangle, Blackman, Hanning, Hamming). БПФ 1024 точки.
  • режим растяжки
  • режим X-Y
  • самописец: 100 мс/дел...50 с/дел
  • встроенный 6-разрядный частотомер
  • режим послесвечения
  • тестирование в пределах ("годен-негоден"). Модуль Pass/Fail встроенный!!!
  • форматы сохранения: осциллограмма (DAV), данные (CSV), изображение (BMP), настройки (SET)
  • сохранение на USB-устройство
  • РУССКОЯЗЫЧНОЕ МЕНЮ!!!





Технические характеристики

  • 2 канала + внешний запуск
  • полоса пропускания: 100 МГц
  • максимальная частота дискретизации в режиме реального времени: 1 Гвыб/сек (500 Мвыб/сек на канал)
  • частота дискретизации в эквивалентном режиме: 50 Гвыб/сек
  • максимальный объем памяти: 2 М (1 миллион точек на канал)
  • вертикальное разрешение: 8 бит
  • коэффициент вертикального отклонения: 2 мВ/дел...10 В/дел, погрешность: ±3% (≥ 5 мВ/дел)
  • время нарастания: 3,5 нс
  • входной импеданс: 1 MОм ±2% || 13 пФ ±3 пФ
  • максимальное входное напряжение: 400 В пик-пик
  • коэффициент развертки: 2,5 нс/дел…50 с/дел с шагом 1-2-5
  • источник запуска: канал 1, канал 2, AC, внешний, внешний/5
  • тип входов: AC, DC, ФВЧ, ФНЧ
  • тип фронт, импульс, скорость нарастания, видео с выбором строки (PAL, SECAM, NTSC), поочередный
  • дисплей: 7 дюймов, разрешение 480x234 точек, цветной TFT 64 К
  • интерфейс: USB-device, PASS/FAIL, RS-232
  • питание: 100 В - 240 В / 45 Гц...440 Гц
  • потребляемая мощность: 50 Вт
  • масса: 4,5 кг
  • габаритные размеры: 336х118х152 мм
  • Габаритные размеры в упаковочной таре 260х290х460, вес 4,7 кг.
