АКИП-4122/6, Осциллограф цифровой, 2 канала, полоса пропускания 300 МГц

  • Госреестр 53946-13
  • Межповерочный интервал 12 месяцев
  • Производитель АКИП
  • Производство: Китай

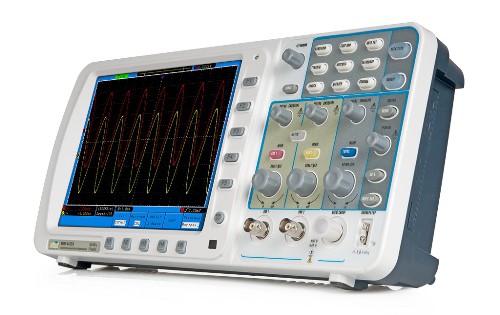

Осциллограф цифровой - АКИП-4122/6

Особенности:

  • Количество каналов: 2 (+ вход внеш. синхр EXT)

  • Полосы пропускания: 60, 100, 200, 300 МГц

  • Объем памяти 10 М (на канал)

  • Макс. частота дискретизации: 3,2 ГГц (4122/6V), 2,5 ГГц (4122/5V), 2 ГГц (4122/4, 4122/3), 500 МГц (4122/1)

  • Автоматические измерения параметров (20 видов), курсорные измерения (U; T; 1/T); функции математики (4): сложение, вычитание, умножение*, деление*

  • Сбор данных: выборка, пиковый детектор, усреднение, интерполяция (sin Х/x)

  • Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)

  • Цифровые фильтры (ФВЧ, ФНЧ)

  • Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой» регистрации осциллограмм (запись и воспроизведение до 1000 кадров)

  • Память: 15 осциллограмм, 8 профилей настроек

  • Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения данных

  • Выход для внешнего монитора (VGA) – модели с индексом V

  • Одновременная установка RS-232 и VGA не возможна

  • Цветной TFT-дисплей (20 см) с регулируемой яркостью



 Технические данные: ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

4122/1 (V)

4122/2 (V), 4122/3 (V)

4122/4 (V)

4122/5V 4122/6V

КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ

Число каналов

2

2

2

2

Полоса пропускания (-3 дБ)

0…60 МГц

0…100 МГц

0…200 МГц

0…300 МГц

Ограничение полосы

20 МГц

2 мВ/дел…10 В/дел (шаг 1-2-5)

± 3 %

Коэф. отклонения (Коткл.)

Погрешность установки Коткл.

Связь по входу

Открытый, закрытый, земля

Время нарастания

≤ 5,8 нс

≤3,5 нс

≤ 1,7 нс

≤ 1,17 нс

Входной импеданс

1 МОм (±2 %) / 10 пФ ± 5 пФ

400 В (DC+AС пик, до 1 кГц)



+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб

Макс. входное напряжение

Математика

КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ

Коэф. развертки (Кразв.)

5 нс/дел…100с/дел

(шаг 1-2-5)

2 нс/дел…100с/дел

(шаг 1-2-5)

1 нс/дел…100 с/дел

(шаг 1-2-5)

Погрешность установки Кразв.

± 0,01 %

Основной, задержанный (100 нс…10 с), ZOOM окна,

самописец (100 мс/дел – 100 с/дел), X-Y

Режимы работы

СИНХРОНИЗАЦИЯ

Источники синхросигнала

Кан 1, кан 2, сеть, внешний (Ext, Ext/5)

Режимы запуска развертки

Автоколебательный, ждущий, однократный, ТВ** (NTSC, PAL / SECAM), по фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT);

Связь входа

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность

~0,3 деления (в зав. от Коткл.)

АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ

Разрешение по вертикали

8 бит

Макс. частота дискретизации

500 МГц

1 ГГц для АКИП-4122/2,

2 ГГц для АКИП-4122/3

2 ГГц

2,5 ГГц/ 3,2 ГГц

Частота дискретиз. (на кан.)

250 МГц

500 МГц для АКИП-4122/2,

1 ГГц для АКИП-4122/3

1 ГГц

1,25 ГГц/ 1,6 ГГц

Длина записи

10 МБ (на канал)

Режимы работы

Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.), интерполяция (sinx)/x

КУРСОРНЫЕ ИЗМЕРЕНИЯ

Функции

ΔU; ΔT; 1/ΔT

АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ

Функции по вертикали

Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;

выбросы на вершине и в паузе (фронт)

Функции по горизонтали

f; T; t нараст.; t среза; + ʅ;  -ʅ; коэф. заполнения (%),

Измерение t задержки

Кан1-Кан2 (фронт), Кан1-Кан2 (срез)

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

Цифровой регистратор

1000 осциллограмм – запись/ воспроизведение

(рег. интервал выборки 1 мс – 1000с)

Интерфейсы

USB, LAN, RS-232, оптоизолированный «годен/ негоден»

Для моделей с “V” – выход VGA (взамен RS-232)

Автоустановка

В/дел, с/дел, параметры синхросигнала

Режим X-Y

Х – кан 1; Y – кан 2, разность фаз < 3° до 100 кГц

Внутренняя память

15 осциллограмм, 8 профилей настроек (запись/ воспроизв.)

ОБЩИЕ ДАННЫЕ

ЖК-дисплей

Цветной (TFT), диагональ 20см, 10 х 14 дел (разрешение 800 х 600)

Напряжение питания

100…240 В, 47…63 Гц (автовыбор)

Потребл. мощность

18 Вт

Габаритные размеры

340 х 155 х 70 мм

Масса

1,82 кг
