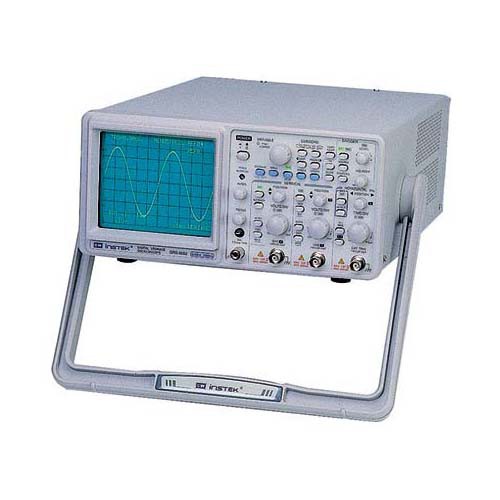

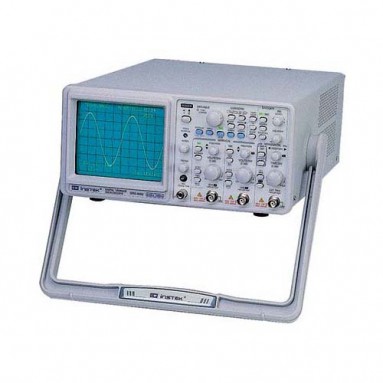

Канал вертикального отклонения
|
|
|
Полоса пропускания
|
0…50 МГц (0 …7 МГц при 1 мВ/дел, 2 м В/дел)
|
|
Коэф. отклонения (Коткл.)
|
1 мВ/дел … 20 В/дел (шаг 1-2-5)
|
|
Погрешность установки Коткл.
|
± 3% (5 мВ/дел...20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
|
|
Регулировка Коткл
|
Плавное перекрытие в 2,5 раза (до 50 В/дел.)
|
|
Входной импеданс
|
1 МОм / 25 пФ
|
|
Макс. входное напряжение
|
400 В (DC+AСпик, до 1 кГц)
|
|
Режимы работы
|
Канал 1, канал 2, канал 2 инвертированный, каналы 1+2,
каналы 1 и 2 прерывисто или поочередно
|
|
Канал горизонтального отклонения
|
|
|
Коэф. развертки (Кразв.)
|
0,2 мкс/дел…0,5 с/дел (шаг 1-2-5), растяжка x5, х10, x20
|
|
Погрешность установки Кразв.
|
± 3 %
± 5 % при растяжке х5, х10; ± 8 % при растяжке х20
|
|
Макс. значение Кразв
|
20 нс/дел. (10 нс/дел. не калибровано)
|
|
Регулировка Кразв
|
Плавное перекрытие в 2,5 раза (до 1,25 с/дел.)
|
|
Синхронизация
|
|
|
Источники синхросигнала
|
Автовыбор, канал 1, канал 2, сеть, внешний
|
|
Режимы запуска развертки
|
Автоколебательный, ждущий, ТВ (кадр, строка)
|
|
Уровень внеш синхронизации
|
До 400В (DC+ AСпик., до 1кГц)
|
|
Вход внешней синхронизации
|
1Мом/25пФ
|
|
X-Y вход
|
|
|
Полоса пропускания
|
0…500кГц
|
|
Коэффициент отклонения
|
|
|
Разность фаз X-Y
|
≤ 3° в диапазоне 0…50 кГц
|
|
Сбор данных
|
|
|
Разрешение по вертикали
|
8 бит (АЦП на каждый канал)
|
|
Максимальная частота дискретизации
|
100 МГц (однокр. сигнал); 500 МГц (периодич. сигнал)
|
|
Полоса пропускания
|
0 … 50 МГц (периодич. сигнал); 0 … 25 МГц (однокр. сигнал)
|
|
Длина записи
|
|
|
Коэф. развертки (Кразв)
|
В реальном времени: 1 мкс…0,1 с/дел.
В эквив. времени: 0,2…0,5 мкс/дел.
Самописец: 0,2…100 с/дел.
|
|
Растяжка Кразв
|
х5, х10, х20 с векторной или точечной интерполяцией
|
|
Разрешение отображения
|
25 точек/дел. по вертикали, 100 точек/дел. по горизонтали
|
|
Режимы сбора данных
|
Выборка, пик. детектор (> 25 нс), усреднение (2 /…/ 256)
|
|
Память
|
10 осциллограмм
|
|
ЭЛТ
|
|
|
Размер экрана
|
8×10 дел. (1 дел.=10 мм)
|
|
Напряжение ускорения
|
2кВ
|
|
Общие данные
|
|
|
Напряжение питания
|
100 / 120 / 220 / 230 В (± 10 %), 50 / 60 Гц
|
