Осциллограф MSO5204

  • Госреестр 82665-21
  • Межповерочный интервал 12 месяцев
  • Гарантия 3 года
  • Производитель Tektronix
  • Производство: США

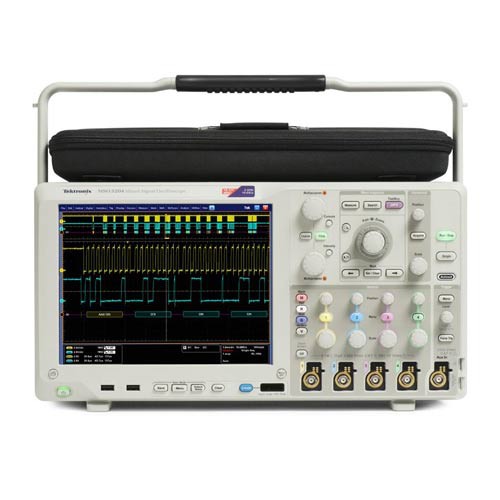

Осциллограф смешанных сигналов MSO5204   Подробнее...



Возможности и преимущества



Основные технические характеристики



  • Полоса пропускания 2 ГГц
  • Частота дискретизации в реальном времени до 10 Гвыб/с на одном или двух каналах и до 5 Гвыб/с на всех четырех каналах
  • Длина записи с использованием функции MultiView Zoom™ —до 250 млн точек
  • Максимальная скорость захвата с использованием функции FastAcq™ —более 250 000 осциллограмм в секунду
  • Скорость захвата в режиме FastFrame с использованием сегментированной памяти — более 310 000 кадров в секунду
  • Пассивный пробник напряжения с емкостной нагрузкой менее 4 пФ и полосой пропускания аналогового сигнала 1 ГГц в стандартной комплектации
  • 16 цифровых каналов
  • Выбираемые пользователем фильтры ограничения полосы пропускания для повышения точности измерения на низких частотах
  • Расширенная система запуска

    Гарантия 1 год



Простота использования



  • Органы управления Wave Inspector® обеспечивают простоту перемещения по осциллограммам и автоматизацию поиска
  • Настраиваемые окна элементов управления MyScope® и контекстные менюобеспечивают максимальную эффективность
  • 53 автоматических измерения, построение гистограмм и БПФ для обеспечения упрощенного анализа осциллограммы
  • Интерфейс пробников TekVPI® поддерживает автоматическую установку масштаба и единиц измерения для активных, дифференциальных и токовых пробников
  • Яркий дисплей XGA с диагональю 10,4 дюйма (264 мм) и сенсорным экраном
  • Компактные размеры — всего 206 мм в глубину и масса менее 6,7 кг.



Дополнительно:  MSO5204

Технические характеристики

Система вертикального отклонения аналоговых каналов

Параметр

MSO5034

DPO5034

MSO5054

DPO5054

MSO5104

DPO5104

MSO5204

DPO5204

Число входных каналов

4

Аналоговая полоса пропускания (–3 дБ)

350 МГц

500 МГц

1 ГГц

2 ГГц

Расчетное время нарастания

1нс

700 пс

350 пс

175 пс

Погрешность усиления постоянного напряжения

±1,5 %, с ухудшением на 0,1 %/°C при температуре более 30°C

Аппаратное ограничение полосы пропускания

1 ГГц, 500 МГц, 350 МГц,250 МГц или 20 МГц (в зависимости от модели)

Режим входа

Связь по постоянному току, связь по переменному току

Входное сопротивление

1 МОм ±1%, 50 Ом ±1%

Диапазон входной чувствительности

от 1 мВ/дел. до 10 В/дел. (1 МОм)

от 1 мВ/дел. до 1 В/дел. (50 Ом)

Вертикальное разрешение

8 бит (11 бит в режиме высокого разрешения)

Макс. входное напряжение, 1 Мом

300 Вср.кв. (КАТ II) с пиковыми значениями ≤ ±425 В

Для <100 мВ/дел. снижается на 20 дБ/декаду на частотах более 100 кГц до 30 Вср.кв. на частоте 1МГц, 10 дБ/декаду на частотах более 1 МГц

Для ≥100 мВ/дел. снижается на 20 дБ/декаду на частотах более 3 МГц to 30 Вср.кв. на частоте 30МГц, 10 дБ/декаду на частотах более 30 МГц

Макс. входное напряжение, 50 Ом

5 Вср.кв. с пиковыми значениями ≤ ±20 В

Диапазон положений осциллограмм

±5 делений

Задержка между любыми двумя каналами (тип.)

≤100 пс (50 Ом, связь по постоянному току, при одинаковой чувствительности не менее 10 мВ/дел.)

Диапазон смещения

от 1 мВ/дел до 50 мВ/дел

±1 В (1 МОм)

±1 В (50 Ом)

от 50,5 мВ/дел до 99,5 мВ/дел

±0,5 В (1 МОм)

±0,5 В (50 Ом)

от 100 мВ/дел до 500 мВ/дел

±10 В (1 МОм)

±10 В (50 Ом)

от 505 мВ/дел до 995 мВ/дел

±5 В (1 МОм)

±5 В (50 Ом)

от 1 В/дел до 5 В/дел

±100 В (1 МОм)

±5 В (50 Ом)

от 5,05 В/дел до 10 В/дел

±50 В (1 МОм)

– (50 Ом)

Погрешность смещения

±(0,005 х |положение – смещение| + постоянная составляющая)

Значения положения и смещение должны быть выражены в вольтах в соответствие с выбранной чувствительностью (В/дел)

Развязка между каналами (для любых двух каналов при одинаковой чувствительности) (тип.)

≥100:1 на частоте ≤100 МГц и ≥30:1 на частоте от 100 МГц до верхней границы полосы пропускания

Система вертикального отклонения цифровых каналов

Число входных каналов

16 (от D15 до D0)

Пороговые напряжения

Отдельная настройка для каждого канала

Выбор значений порогов

ТТЛ, ЭСЛ, определяемое пользователем

Диапазон значений порогов, настраиваемых пользователем

±40 В

Погрешность установки порога

±(100 мВ +3% от установленного значения)

Максимальное входное напряжение

±42 Впик

Максимальный динамический диапазон входного сигнала

30 Впик-пик (≤200 МГц)

10 Впик-пик (>200 МГц)

Минимальный размах напряжения

400 мВ

Входное сопротивление

100 кОм

Входная емкость пробника

3 пФ

Вертикальное разрешение

1 бит

Система горизонтального отклонения аналоговых каналов

Максимальная частота дискретизации (все каналы)

5 Гвыб./с

5 Гвыб./с

5 Гвыб./с

5 Гвыб./с

Максимальная частота дискретизации (1 или 2 канала)

-

-

10 Гвыб./с

10 Гвыб./с

Максимальная частота дискретизации в эквивалентном масштабе времени

400 Гвыб./с

Максимальная длина записи в базовом исполнении

12,5 млн. точек

12,5 млн. точек (4 канала)

25 млн. точек (1 или 2 канала)

Максимальная длина записи с опцией 2RL

25 млн. точек

25 млн. точек (4 канала)

50 млн. точек (1 или 2 канала)

Максимальная длина записи с опцией 5RL

50 млн. точек

50 млн. точек (4 канала)

125 млн. точек (1 или 2 канала)

Максимальная длина записи с опцией 10RL

125 млн. точек

125 млн. точек (4 канала)

250 млн. точек (1 или 2 канала)

Максимальная продолжительность захвата с максимальной частотой дискретизации в режиме реального времени

25 мс

Диапазон скорости развертки

от 250 пс/дел до 1000 с/дел

Разрешение по времени (в режиме ET/IT)

2,5 пс/дел

Диапазон задержки развертки

от –5 делений до 5000 с

Диапазон компенсации сдвига фаз между каналами

±75 нс

Джиттер запуска

≤10 псср.кв. для запуска по перепаду

≤100 псср.кв. для других типов запуска

Погрешность развертки

±5 х 10-6 в любом интервале ≥1 мс

Система горизонтального отклонения цифровых каналов

Максимальная частота дискретизации (основной режим)

500 Мвыб./с (разрешение 2 нс)

Максимальная длина записи (основной режим)

12,5 млн. точек в базовом исполнении до 40 млн. точек с опциями увеличения длины записи

Максимальная частота дискретизации (MagniVu)

16,5 Гвыб./с (разрешение 60,6 пс)

Максимальная длина записи (MagniVu)

10 тыс. точек, центральная точка соответствует моменту запуска

Минимальная длительность импульса

1 нс

Сдвиг фаз между каналами

200 пс (ном.)

Максимальная частота переключения входа

500 МГц при минимальной амплитуде входного сигнала; при больших амплитудах можно получить большую частоту переключения



Габариты и масса

Размеры мм:

233Х439Х206

Масса кг



Только прибор

6,7

В упаковке

12,5
