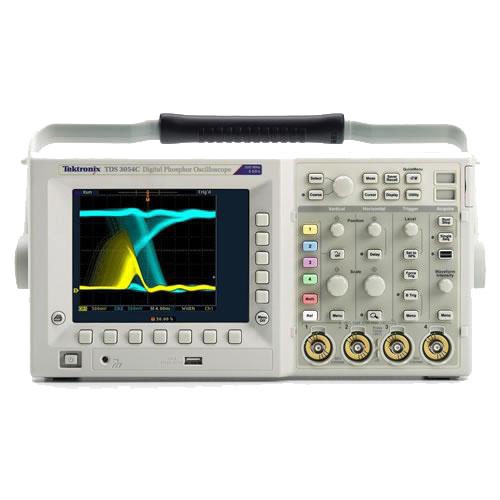

Осциллограф TDS3014C

  • Госреестр
  • Гарантия 3 года
  • Производитель Tektronix
  • Производство: США

Осциллограф Tektronix с цифровым люминофором — TDS3014

Возможности и преимущества осциллографа TDS3014C

Основные технические характеристики TDS3014C
  • Модели с полосой пропускания 100 МГц
  • 4 канала
  • Частота дискретизации в режиме реального времени на каждом канале до 1,25 Гвыб./с
  • Стандартная длина памяти 10 тыс. выборок на каждом канале
  • Скорость непрерывного захвата осциллограмм до 3 600 осциллограмм/с
  • Расширенный выбор видов запуска
 Области применения осциллорафов TektronixTDS3014C
  • Разработка и отладка цифровых устройств
  • Установка и обслуживание видеосистем
  • Разработка источников питания
  • Обучение
  • Тестирование телекоммуникационного оборудования по маскам
  • Производственные испытания
  • Лабораторные испытания




Технические характеристики моделей осциллографов Tektronix серии TDS3000C







TDS3012C

TDS3014C

TDS3032C

TDS3034C

TDS3052C

TDS3054C

Полоса пропускания

100 МГц

100 МГц

300 МГц

300 МГц

500 МГц

500 МГц

Расчетное время нарастания (типичное значение)

3,5 нс

3,5 нс

1,2 нс

1,2 нс

0,7 нс

0,7 нс

Входные каналы

2

4

2

4

2

4

Вход внешнего запуска

Имеется во всех моделях

Частота дискретизации на каждом канале

1,25 Гвыб./с

1,25 Гвыб./с

2,5 Гвыб./с

2,5 Гвыб./с

5 Гвыб./с

5 Гвыб./с

Длина памяти

10 тыс. точек

Вертикальное разрешение

9 бит

Чувствительность по вертикали, 1 МОм

От 1 мВ/дел до 10 В/дел

Чувствительность по вертикли, 50 Ом

От 1 мВ/дел до 1 В/дел

 Тип входа

по переменному току, по постоянному току, заземление

 Входной импеданс

1 MОм параллельно с емкостью 13 пФ или 50 Ом

 Погрешность коэффициента усиления по напряжению постоянного тока

±2 %

 Максимальное входное на-пряжение, 1 MОм

150 Вср. кв. с пиками £ 400 В

 Максимальное входное на-пряжение, 50 Ом

5 Вср. кв. с пиками £ 30 В

 Диапазон положений

±5 делений

 Ограничение полосы пропускания

 20 МГц

 20 МГц

 20 МГц, 150 МГц

 20 МГц, 150 МГц

 20 МГц, 150 МГц

 20 МГц, 150 МГц

 Диапазон временной развертки

 От 4 нс до 10 с

 От 4 нс до 10 с

 От 2 нс до 10 с

 От 2 нс до 10 с

 От 1 нс до 10 с

 От 1 нс до 10 с

 Погрешность временной раз-вертки

±20 х 10-6 в любом временном интервале 1 мс

Интерфейсы ввода-вывода

 Порт Ethernet

Разъем RJ-45, поддерживает 10Base-T LAN.

 USB-порт

 Хост-порт USB 2.0 на передней панели. Поддерживает USB флэш-накопитель

 GPIB-порт

 Полноценные режимы приема и передачи, настройка и измерения (Дополнительная возможность с помощью модуля связи TDS3GV)

 Порт RS-232-C

 Штырьковый разъем DB-9, полноценные режимы приема и передачи; управление всеми режимами, параметрами и измерениями. Скорость передачи в бодах до 38 400 (Дополнительная возможность с помощью модуля связи TDS3GV)

 Видеопорт VGA

 Гнездовой разъем DB-15, выход монитора для непосредственного отображения на больших VGA-мониторах (Дополнительная возможность с помощью модуля связи TDS3GV)

 Вход внешнего запуска

 Разъем BNC, входной импеданс > 1 MОм параллельно с емкостью 17 пФ; максимальное входное напряжение 150 Вср. кв.

 Физические характеристики Tektronix TDS3014C

Прибор

Размеры мм

375х176х149

Масса кг



Только прибор

3,2

с принадлежностями

4,5

Размеры упаковки мм

502х375х369

Монтажный набор (RM3000) мм

484х178х152
