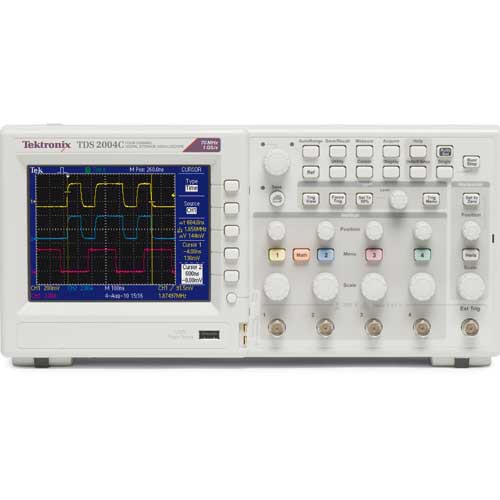

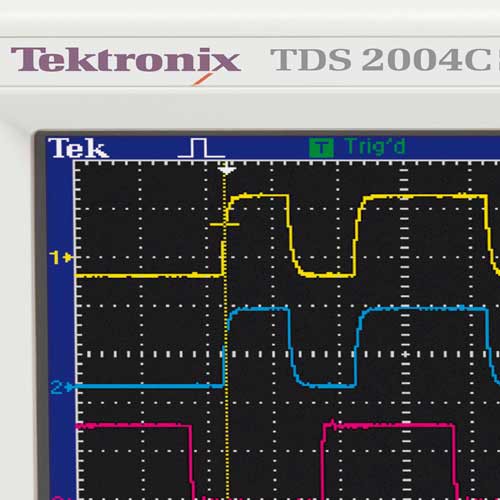

Осциллограф TDS2004C

  • Гарантия 999
  • Производитель Tektronix
  • Производство: США

Осциллографы Tektronix

Цифровые запоминающие осциллографы Tektronix TDS2004

Основные технические характеристики осциллографа Tektronix TDS2004C

  • Полоса пропускания 70 МГц
  • 4 канала
  • Частота дискретизации до 1 Гвыб/с по всем каналам
  • Длина записи 2,5 тыс. точек по всем каналам
  • Расширенный набор функций запуска, включая запуск по длительности импульса и запуск по выбранной строке видеосигнала
Осциллографы Tektronix  это простота в обращении
  • 16 автоматических измерений, включая быстрое преобразование Фурье, упрощают анализ сигнала
  • Встроенная функция контроля предельных значений
  • Автоматизированная расширенная функция регистрации данных
  • Автонастройка и автоматический выбор диапазона
  • Встроенная контекстная справка
  • Мастер проверки пробников
  • Многоязычный интерфейс пользователя

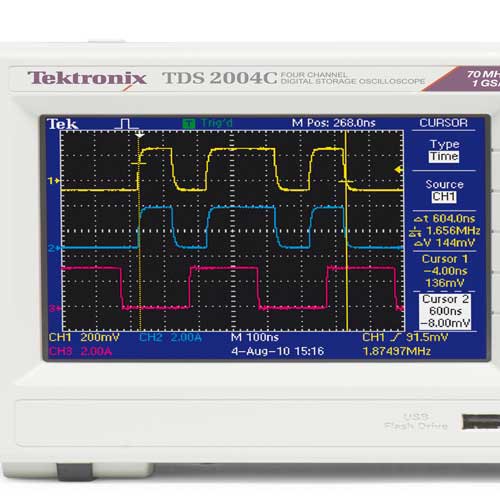

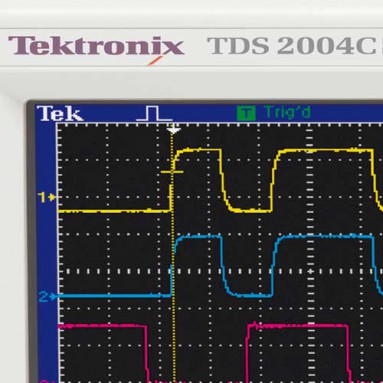

  • Цветной ЖК-дисплей с диагональю 5,7 дюйма (144 мм)
  • Небольшие размеры и вес – всего 124 мм в глубину при массе 2 кг


Ограниченная пожизненная гарантия. На детали и работу в течении минимум 10 лет, кроме пробников и принадлежностей.

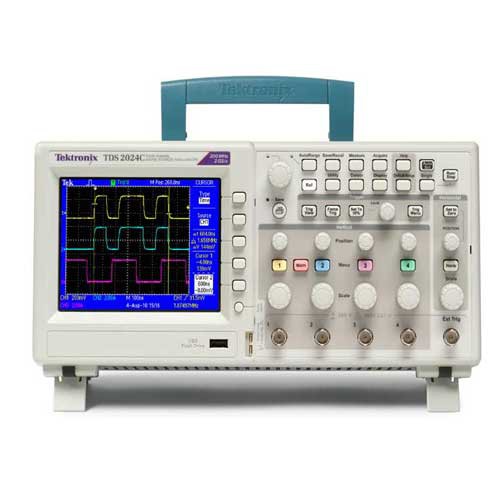

Цифровые запоминающие осциллографы Tektronix серии TDS2000



Технические характеристики





TDS2001C

TDS2002C

TDS2004C

TDS2012C

TDS2014C

TDS2022C

TDS2024C

Дисплей (QVGA ЖК)

TFT

TFT

TFT

TFT

TFT

TFT

TFT

Полоса пропускания*

50 МГц

70 МГц

70 МГц

100 МГц

100 МГц

200 МГц

200 МГц

Число каналов

2

2

4

2

4

2

4

Вход внешнего запуска

Присутствует во всех моделях

Частота дискретизации в каждом канале

500 Мвыб/с

1,0 Гвыб/с

1,0 Гвыб/с

2,0 Гвыб/с

2,0 Гвыб/с

2,0 Гвыб/с

2,0 Гвыб/с

 Длина записи

2,5 тыс. точек при всех скоростях развертки во всех моделях

 Вертикальное разрешение

8 бит

 Вертикальная чувствительность

от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой

Погрешность верти кального отклонения по постоянному току

±3 % во всех моделях

Масштабирование по вертикали

Расширение или сжатие живых или сохраненных сигналов

Максимальное входное напряжение

300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик   при 3 МГц

Диапазон положений осциллограмм

от 2 мВ/дел до 200 мВ/дел +2 В от 200 мВ/дел до 5 В/дел +50 В

Ограничение полосы пропускания

20 МГц во всех моделях

Режим входа

Связь по постоянному току, связь по переменному току, земля во всех моделях

Входное сопротивление

1 МОм параллельно с 20 пФ

Диапазон скорости развертки

от 5 нс/дел до 50 с/дел

от 5 нс/дел до 50 с/дел

от 5 нс/дел до 50 с/дел

от 2,5 нс/дел до 50 с/дел

от 2,5 нс/дел до 50 с/дел

от 2,5 нс/дел до 50 с/дел

от 2,5 нс/дел до 50 с/дел

Погрешность развертки

50 х 10-6

Горизонтальная растяжка

Расширение или сжатие живых или сохраненных сигналов

Интерфейсы ввода/вывода

Порты USB

Хост-порт USB на передней панели поддерживает USB накопители   Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры

GPIB

Опция

Энергонезависимая память

Отображение сохраненных сигналов

Сохраненные сигналы длиной (2) 2,5 тыс. точек

Сохранение сигналов без USB накопителя

(2) 2,5 тыс. точек

(2) 2,5 тыс. Точек

(4) 2,5 тыс. точек

(2) 2,5 тыс. Точек

(4) 2,5 тыс. точек

(2) 2,5 тыс. точек

(4) 2,5 тыс. точек

Максимальный объем USB накопителя

64 ГБ

Сохранение сигналов на USB накопителе

96 и более опорных сигналов на каждые 8 МБ

Сохранение настроек без USB накопителя

10 настроек органов управления передней панели

Сохранение настроек на   USB накопителе

4000 и более настроек органов управления передней панели на каждые 8 МБ

Сохранение снимков экрана на USB накопителе

128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов)

Сохранение всех параметров на USB накопителе

12 и более операций сохранения на каждые 8 МБ   Одна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал)

 * - Полоса пропускания 20 МГц при развертке 2 мВ/дел, для всех моделей

Габариты и масса



Размеры прибора мм

326,3х158,0х124,2

Масса кг



Только прибор

2,0

Прибор с принадлежностями

2,2

Размеры упаковки мм

476,2х266,7х228,6

Комплект для монтажа в стойку RM2000B мм

482,6х177,8х108,0

Снят с производства
