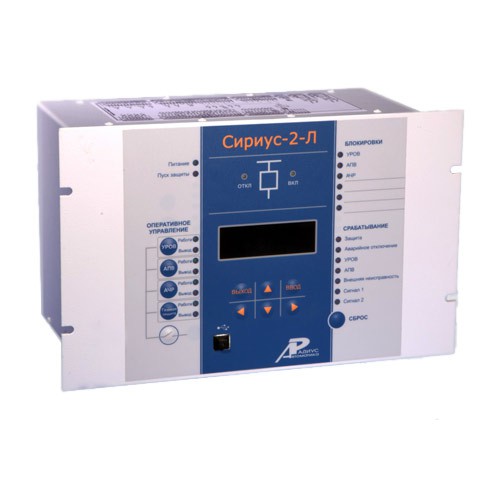

Сириус-2-Л/21Л 1А/5А 110В/220В/24В/48В-И1

Микропроцессорное устройство защиты (линий и ТСН напряжением 6–35 кВ)

Назначение устройств "Сириус-2Л", "Сириус-21Л":

Сириус-2-Л, Сириус-21-Л предназначены для выполнения функций релейной защиты, автоматики, управления и сигнализации присоединений напряжением 3–35 кВ.

Устройство устанавливается в релейных отсеках комплектных распределительных устройств (КРУ, КРУН и КСО), на панелях и в шкафах в релейных залах и пультах управления электростанций и подстанций 6–35 кВ. Устройство предназначено для защиты воздушных и кабельных линий, а также трансформаторов, преобразовательных агрегатов и т.д.

Сириус-2-Л, Сириус-21-Л являются комбинированными микропроцессорными терминаломи релейной защиты и автоматики.
Применение в устройстве модульной мультипроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность снизить ступени селективности и повысить чувствительность терминала.

Реализованные в устройстве алгоритмы функций защиты и автоматики, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение новой техники проектировщикам и эксплуатационному персоналу.

Устройства Сириус-2-Л, Сириус-21-Л могут применяться для защиты элементов распределительных сетей как самостоятельные устройства, так и совместно с другими устройствами релейной защиты и автоматики (например, дуговой защитой, защитой от однофазных замыканий на землю, защитой шин и т.д.).

Сириус-2-Л, Сириус-21-Л обеспечивают следующие эксплуатационные возможности:
  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;з
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
  • ввод и хранение установок защит и автоматики;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • определение места повреждения линии (для воздушных линий);
  • передачу параметров аварии, ввод и изменение установок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях комплектных распределительный устройств.
Функции защиты Сириус-2-Л, Сириус-21-Л:
  • трехступенчатая максимальная токовая защита (МТЗ) от междуфазных повреждений с контролем двух или трех фазных токов;
  • автоматический ввод ускорения любых ступеней МТЗ при любом включении выключателя;
  • защита от обрыва фазы питающего фидера (ЗОФ);
  • защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
  • защита от однофазных замыканий на землю по току основной частоты;
  • выдача сигнала пуска МТЗ для организации логической защиты шин.
Функции автоматики, выполняемые Сириус-2-Л, Сириус-21-Л:
  • операции отключения и включения выключателя по внешним командам с защитой от многократных включений выключателя;
  • возможность подключения внешних защит, например, дуговой, или от однофазных замыканий на землю;
  • формирование сигнала устройств резервирования отказов выключателя при отказах своего выключателя;
  • одно- или двукратное автоматическое повторное включение;
  • исполнение внешних сигналов автоматическая частотная разгрузка и частотное автоматическое повторное включение.
  • Дополнительные сервисные функции:
  • определение места повреждения при срабатывании максимальной токовой защиты (МТЗ);
  • фиксация токов в момент аварии;
  • дополнительная ступень МТЗ-4 для реализации «адресного» отключения или сигнализации длительных перегрузок;
  • измерение времени срабатывания защиты и отключения выключателя;
  • встроенные часы-календарь;
  • возможность встраивания устройства в систему единого точного времени станции или подстанции;
  • измерение текущих фазных токов;
  • дополнительные реле и светодиоды с функцией, заданной пользователем;
  • цифровой осциллограф;
  • регистратор событий.
Устройство производит измерение электрических параметров входных аналоговых сигналов
фазных токов IА, IВ, IС, тока нулевой последовательности 3I0, а также вычисление тока обратной последовательности I2.

Элементная база входных и выходных цепей обеспечивает совместимость Сириус-2-Л, Сириус-21-Л с любыми устройствами защиты и автоматики разных производителей – электромеханическими, электронными, микропроцессорными, а также сопряжение со стандартными каналами телемеханики.

Сириус-2-Л, Сириус-21-Л имеет каналы связи для передачи на компьютер данных аварийных отключений, просмотра и изменения установок, контроля текущего состояния устройства, а также дистанционного управления выключателем.

Сириус-2-Л, Сириус-21-Л могут поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, Сириус-2-Л, Сириус-21-Л могут входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.

Сириус-2-Л, Сириус-21-Л изготавливаются в климатическом исполнении УХЛ3.1 по ГОСТ 15543.1 и ГОСТ 15150:
  • верхнее рабочее значение температуры окружающего воздуха при эксплуатации +55°С; ̶ нижнее рабочее значение температуры окружающего воздуха при эксплуатации минус 20°С;
  • нижнее предельное рабочее значение температуры окружающего воздуха при эксплуатации минус 40°С (при снижении температуры ниже минус 20°С основные функции защиты сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой);
  • относительная влажность при +25°С – до 98%.
 Номинальные рабочие значения механических внешних воздействующих факторов – по ГОСТ 17516.1 для группы механического исполнения М7:
  • синусоидальная вибрация в диапазоне частот от 0,5 до 100 Гц с амплитудой ускорения 10 м/с2 (1g), степень жесткости 10а;
  • удары многократного действия с пиковым ударным ускорением 30 м/с2 (3g) и длительностью действия от 2 до 20 мс, степень жесткости 1.
Условия эксплуатации Сириус-2-Л, Сириус-21-Л:
  • высота над уровнем моря не более 2000 м, при использовании на большей высоте необходимо использовать поправочный коэффициент, учитывающий снижение электрической прочности изоляции, согласно ГОСТ 15150;
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
  • место установки должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.


Технические характеристики Сириус-2-Л, Сириус-21-Л:

Питание устройства осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 178 до 242 В или от источника постоянного тока напряжением от 88 до 132 В, в зависимости от исполнения. Мощность, потребляемая устройством от источника оперативного постоянного тока в дежурном режиме – не более 7 Вт, в режиме срабатывания защит – не более 15 Вт.
Габаритные размеры устройства не превышают 305×190×215 мм.
Масса устройства без упаковки не превышает 7 кг.

Характеристики Сириус-2-Л, Сириус-21-Л:

Наименование параметра
Значение
1
Входные аналоговые сигналы:


частота переменного тока, Гц
50 ±0,5

число входов по току
4

номинальный ток фаз (IА, IВ, IС), А (исполнение 1 А)
1

(исполнение 5 А)
5

максимальный контролируемый диапазон токов в фазах, А (исполнение 1 А)
0,05 — 40

(исполнение 5 А)
0,2 — 200

рабочий диапазон токов в фазах, А (исполнение 1 А)
0,2 — 40

(исполнение 5 А)
1,0 — 200

основная относительная погрешность измерения токов в фазах, %
±3

максимальный контролируемый диапазон тока 3I0, А
0,005 — 5

рабочий диапазон тока 3I0, А
0,020 — 5

основная относительная погрешность измерения тока 3I0, %
±5

термическая стойкость токовых цепей фаз (IА, IВ, IС), А, не менее:


длительно (исполнение 1 А)
3

(исполнение 5 А)
15

кратковременно (2 с) (исполнение 1 А)
40

(исполнение 5 А)
200

термическая стойкость токовой цепи 3I0 с входных клемм, А, не менее:


длительно
2

кратковременно (2 с)
5

потребляемая мощность входных цепей в номинальном режиме, В⋅А, не более:


фазных токов
0,5

тока 3I0 (I = 1 А)
0,5
2
Входные дискретные сигналы (220/110 В)


число входов
21

входной ток, мА, не более
10

напряжение надежного срабатывания, В (исполнение 220 В)
160 — 264

(исполнение 110 В)
80 — 132

напряжение надежного несрабатывания, В (исполнение 220 В)
0 — 120

(исполнение 110 В)
0 — 60

длительность сигнала, мс, не менее
20
3
Выходные дискретные сигналы управления (220 В)


количество выходных сигналов (групп контактов)
12 (21)

коммутируемое напряжение переменного или постоянного тока, В, не более
300

коммутируемый постоянный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более


реле «Откл.», «Вкл.» и «УРОВ»
6 / 0,5

остальные реле
6 / 0,25

коммутируемый переменный ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени L/R = 50 мс, А, не более
 6 / 6
