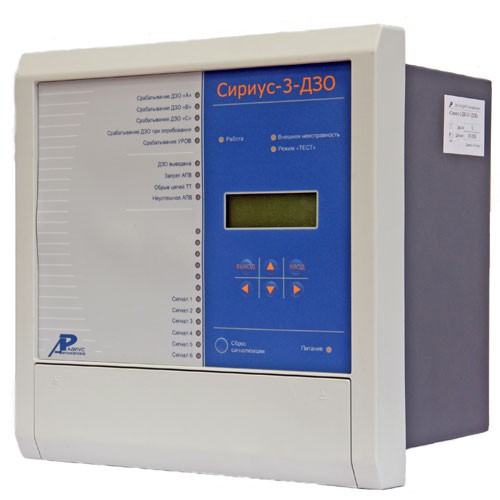

Сириус-3-ДЗО-01-110В/220В-И1

Микропроцессорное устройство защиты ошиновки 35-220 кВ

Назначение устройства Сириус-3-ДЗО-01:

Микропроцессорное устройство защиты предназначено для реализации функций основной защиты, автоматики и сигнализации ошиновок напряжением 35 – 220 кВ, а также систем сборных шин (СШ) с фиксированным присоединением элементов, с числом присоединений до пяти.

Устройство имеет 15 аналоговых входов тока для подключения к трансформаторам тока (ТТ) каждой фазы пяти защищаемых рисоединений.

Устройство Сириус-3-ДЗО-01 имеет трехфазное исполнение, таким образом, полный комплект дифференциальной защиты ошиновки состоит из одного устройства.

Устройство предусматривает работу с ТТ, имеющими номинальный вторичный ток 1 А или 5 А. Все используемые в защите ошиновки ТТ должны иметь одинаковое значение номинального вторичного тока.

Устройство выполняет основную защиту ошиновки с абсолютной селективностью и предназначено для защиты от всех видов замыканий в защищаемой зоне.

Устройство Сириус-3-ДЗО-01 обеспечивает выполнение следующих функций защиты и автоматики:

  • дифференциальная токовая защита ошиновки с торможением (ДЗОТ);
  • дифференциальная токовая отсечка (ДТО);
  • ввод чувствительных токовых органов (ЧТО) при опробовании ошиновки в цикле АПВ;
  • ввод ЧТО при оперативном опробовании ошиновки;
  • контроль исправности вторичных цепей тока ТТ;
  • выполнение команд внешнего устройства резервирования при отказах выключателя (УРОВ);
  • выдача команд запрета АПВ на внешние устройства;
  • блокировка действия АПВ при срабатывании УРОВ и неуспешном опробовании ошиновки в цикле АПВ;
  • оперативный ввод блокировки действия АПВ при срабатывании ДЗО;
  • опробование ошиновки от любого из пяти присоединений;
  • опробование любого из пяти присоединений от ошиновки при «открытом» плече ДЗО или с использованием индивидуальных реле тока.

Устройство Сириус-3-ДЗО-01 обеспечивает выполнение следующих функций сигнализации:

  • срабатывание ДЗО;
  • срабатывание ДЗО фазы «А»;
  • срабатывание ДЗО фазы «В»;
  • срабатывание ДЗО фазы «С»;
  • срабатывание ДЗО при оперативном и автоматическом опробовании ошиновки;
  • обнаружение неисправности вторичных цепей ТТ;
  • выведенное состояние КЦТ;
  • срабатывание УРОВ;
  • выдача команд запрета выполнения АПВ;
  • неуспешное АПВ;
  • выведенное состояние ДЗО;
  • сигнал аварийного отключения ошиновки;
  • неисправность внешних устройств;
  • обобщенный сигнал предупредительной сигнализации;
  • неисправность устройства.

Устройство Сириус-3-ДЗО-01 обеспечивает выполнение следующих сервисных функций:

  • отображение текущих параметров сети;
  • осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
  • регистрацию и хранение журнала событий, аварий;
  • возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
  • сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
  • возможность подключения ПЭВМ по каналу USB;
  • возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
  • блокировку всех алгоритмов при обнаружении системой самодиагностики неисправности устройства для исключения ложных срабатываний.



Длина310 мм
Ширина310 мм
Высота245 мм
