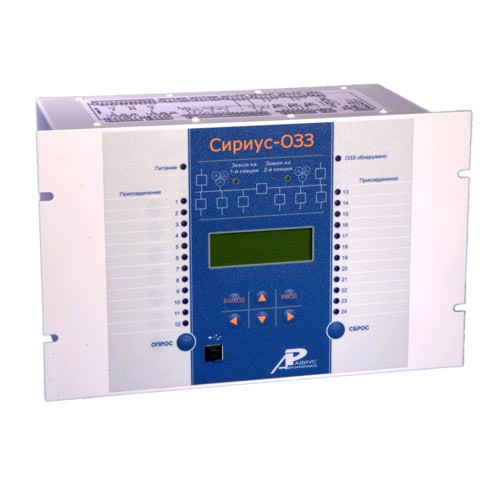

Сириус-ОЗЗ-110В/220В-И1

Микропроцессорное устройство определения присоединения с однофазным замыканием на землю

Назначение Сириус-ОЗЗ:

Микропроцессорное устройство Сириус-ОЗ предназначено для определения наличия однофазного замыкания на землю на секциях шин подстанций, станций и распределительных пунктов напряжением 6—10 кВ, а также индикации конкретного присоединения с однофазным замыканием на землю.

Устройство работает на принципе определения фидера с максимальным уровнем суммы высших гармоник в токе нулевой последовательности.

Устройство предназначено для установки в релейных отсеках КРУ, КРУН и КСО, на панелях и в шкафах в релейных залах и пультах управления
электростанций и подстанций 3–35 кВ.

Применение в Сириус-ОЗЗ модульной микропроцессорной архитектуры наряду с современными технологиями поверхностного монтажа обеспечивают высокую надежность, большую вычислительную мощность и быстродействие, а также высокую точность измерения электрических величин и временных интервалов, что дает возможность повысить чувствительность и расширить функции терминала.

Реализованные в устройстве алгоритмы, а также схемы подключения устройства разработаны по требованиям к отечественным системам РЗА в сотрудничестве с представителями энергосистем и проектных институтов, что обеспечивает совместимость с аппаратурой, выполненной на различной элементной базе, а также облегчает внедрение проектировщикам и эксплуатационному персоналу.

Сириус-ОЗЗ обеспечивает следующие эксплуатационные возможности:
  • задание внутренней конфигурации;
  • ввод и хранение установок;
  • контроль и индикацию наличия напряжения 3U0 на шинах энергообъекта;
  • определение поврежденного присоединения;
  • передачу параметров аварии, ввод и изменение установок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов, выдачу предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
Функции Сириус-ОЗЗ:
  • определение наличия однофазного замыкания на землю на каждой из двух контролируемых секций шин;
  • определение присоединения с однофазным замыканием на землю;
  • сигнализация наличия однофазного замыкания на землю.
  • Дополнительные сервисные функции Сириус-ОЗЗ:
  • фиксация токов и напряжений нулевой последовательности в момент аварии;
  • встроенные часы-календарь;
  • измерение текущих значений тока и напряжений нулевой последовательности;
  • три независимых интерфейса линии связи;
  • архив на 50 последних срабатываний с сохранением информации при пропадании оперативного питания.
Сириус-ОЗЗ производит измерение параметров входных аналоговых сигналов:
  • напряжений нулевой последовательности (3U0-1, 3U0-2);
  • токов нулевой последовательности от ТТНП всех присоединений (3I0-1, …, 3I0-24).
Сириус-ОЗЗ имеет каналы связи для передачи на компьютер данных аварийных ситуаций, просмотра и изменения установок, контроля текущего состояния устройства.

Вид климатического исполнения УХЛ3.1 по ГОСТ 15150 с расширенным диапазоном температуры окружающего воздуха при эксплуатации:
Верхнее значение температуры окружающего воздуха при эксплуатации:
– рабочее +55°С;
– предельное рабочее +55°С.
Нижнее значение температуры окружающего воздуха при эксплуатации:
– рабочее минус 20°С;
– предельное рабочее минус 40°С.
Примечание: (при снижении температуры до минус 40°С основные функции устройства сохраняются, но информация, отображаемая на жидкокристаллическом индикаторе, становится нечитаемой).


Длина305 мм
Ширина190 мм
Высота185 мм
