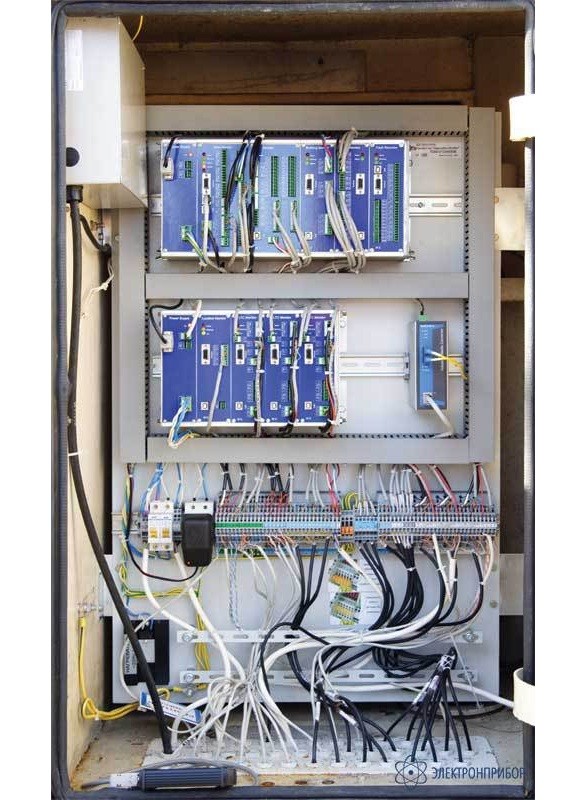

Модификация системы TDM P-034(6) для контроля изоляции трансформатора с 6 вводами.

Назначение

Комплексная система мониторинга и диагностики TDM предназначена для оперативного контроля технического состояния силовых трансформаторов.

Благодаря модульной структуре на базе TDM можно создавать системы непрерывного мониторинга и диагностики трансформаторов, которые учитывают условия эксплуатации и потребности заказчика.

Функциональные модули системы TDM

  • Модуль PS - универсальный источник питания, предназначенный для питания модулей и датчиков.
  • Модуль M0 - главный модуль мониторинга. Управление модулями, интегрирование информации, архивирование, связь с системой АСУ-ТП. Информация от отдельных диагностических модулей системы мониторинга интегрируется в «нулевом» модуле, который сам является системой мониторинга минимального уровня и может регистрировать до 20 сигналов от первичных датчиков. В этом модуле локальная информация от модулей обобщается и передается в систему АСУ-ТП в виде диагностического заключения о техническом состоянии контролируемого трансформатора.
  • Модуль M1 - модуль контроля температуры трансформатора. Диагностика состояния маслонасосов и вентиляторов системы охлаждения. С системой может поставляться и независимый блок управления и диагностики системы охлаждения трансформатора.
  • Модуль M2 - модуль регистратора аварийных и переходных режимов. Регистрация режимов работы средств РЗА.
  • Модуль M3 - контроль и диагностики состояния изоляции вводов трансформатора как с БМ изоляцией, так и с твердой RIP изоляцией.
  • Модуль М4 - регистрация и анализ частичных разрядов в изоляции обмоток и вводов трансформатора.
  • Модуль 3F - контроль частичных разрядов внутри бака трансформатора в СВЧ диапазоне частот, контроль деформации обмоток.
  • Модуль М5 - модуль контроля технического состояния и диагностики дефектов в РПН силового трансформатора.
  • Модуль М6 - акустическая локация дефектов в изоляции внутри бака трансформатора.
  • Модуль М7 - измерение вибрации бака, анализа вибрационных параметров маслонасосов.
  • Модуль М8 - контроль состояния ограничителей перенапряжения.
  • Модуль М9 - модуль расширения внешних интерфейсов системы «TDM».
  • Модуль М3.1 - модуль дополнительных разъемов для подключения переносных приборов измерения частичных разрядов в изоляции трансформатора.
  • Модуль БИТТ - комплект изолирующих трансформаторов тока 0,1 / 0,1А для гальванической развязки цепей контроля вводов.
Параметр Значение
Основные технические характеристики
Тип системы Стационарная, модульная
Количество контролируемых вводов трансформатора 3
Рабочее напряжение вводов (35-750) кВ
Порты внешней связи системы RS-485; USB; Ethernet; (4-20)mA
Условия эксплуатации
Допустимый диапазон температур эксплуатации системы от -40°С до +50°С.
Относительная влажность воздуха при температуре +25°С, без конденсации влаги до 95±2%.
Эксплуатация TDM в атмосфере без агрессивных сред
Условия эксплуатации для АРМ («TDM-Monitor» (ПО)) сухие отапливаемые помещения при температуре окружающей среды от плюс 15°С до +35°С, относительной влажности не выше 90% и атмосферном давлении (84-106,5 )кПа
