Назначение

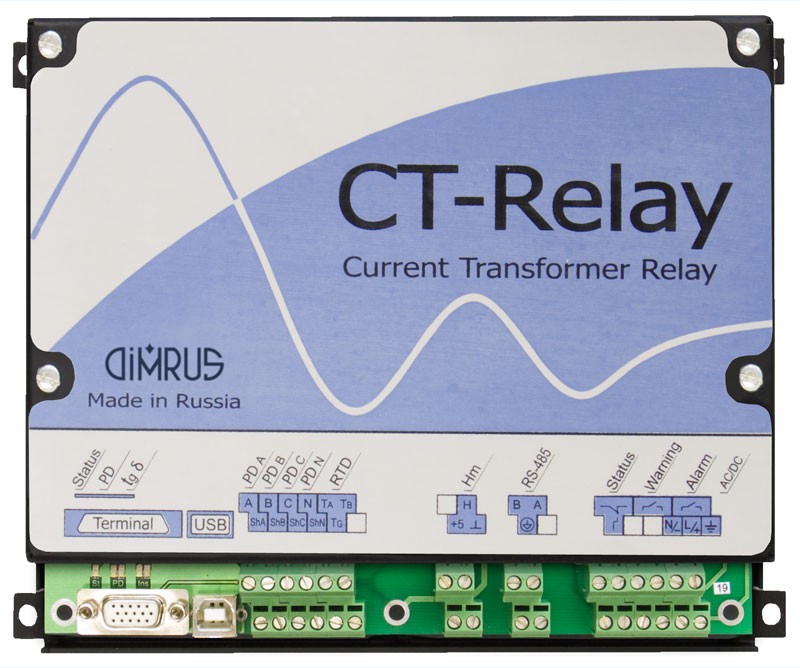

Стационарная система контроля изоляции марки «CT-Relay» (Current Transformer Relay) предназначена для непрерывного контроля состояния изоляции высоковольтных измерительных трансформаторов тока с рабочим напряжением до 750 кВ.
Особенности
Стационарная система контроля изоляции марки «CT-Relay» (Current TransformerRelay) предназначена для непрерывного контроля состояния изоляции высоковольтных измерительных трансформаторов тока с рабочим напряжением до 750 кВ.
Для повышения достоверности работы системы мониторинга трансформаторов в приборе «CT-Relay» реализованы два взаимодополняющих метода оценки состояния изоляции, работающие в режиме «on-line»:
- Измерение и анализ токов проводимости изоляции по фазам ТТ. Данный метод реализован по сбалансированной схеме. Такая схема используется в приборе «КИВ 500», но реализована на современной элементной базе. Это позволяет получать максимально высокую чувствительность при изменении параметров изоляции в одной фазе трансформатора тока и повысить устойчивость к воздействию помех. Системой мониторинга «CT-Relay» постоянно контролируется величина и относительное изменение тангенса угла потерь, и емкости изоляции трех фаз измерительного ТТ. Это наиболее достоверный метод контроля состояния изоляции для трансформаторов тока.
- Анализ интенсивности и распределения частичных разрядов, позволяющий выявлять появление дефектов изоляции на самых ранних этапах их развития. Диагностика по частичным разрядам является вспомогательным методом, дополняющим метод контроля тангенса угла потерь. Для повышения достоверности заключений в системе «CT-Relay» использованы наиболее эффективные средства отстройки от помех и алгоритмы определения типа и места возникновения дефектов в изоляции. Наилучшие результаты получаются при использовании амплитудно-фазо-частотных диаграмм и фазо-временной (TFP) плоскости.
В системе мониторинга марки «CT-Relay» дополнительно регистрируются параметры окружающей среды - влажность и температура воздуха, которые оказывают влияние на работу изоляции измерительного трансформатора тока.
Информация о состоянии изоляции трансформатора тока регистрируется при помощи универсального датчика типа «DB-2», имеющего специальную модификацию «DB-2/TT». Датчик устанавливается в клеммной коробке трансформатора в разрыв заземления экрана.
