Осциллограф АКИП-4126Е – меньше да лучше! Новая серия осциллографов АКИП-4126Е развитие хороших традиций

18 Февраля 2019

Серия цифровых запоминающих осциллографов АКИП-4126-X получила развитие в виде новой линейки АКИП-4126Е, состоящей из трех 2-канальных моделей.

Новая серия представлена тремя моделями с двумя входными каналами, полосы пропускания: 100 МГц (АКИП-4126/1Е ), 200 МГц (АКИП-4126/2Е ) и 350 МГц (АКИП-4126/3Е ). Максимальная частота дискретизации составляет 2 ГГц и делится между активными входными каналами осциллографа. Разрядность АЦП по вертикали составляет 8 бит (до 11 бит в режиме увеличенного разрешения HiRes), память на каждый канал 14 МБ (28 МБ при объединении).

В новой серии реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование этой передовой технологии позволило увеличить скорость обновления до 110.000 осциллограмм в секунду в обычном режиме сбора данных и до 400.000 в режиме сегментированной развертки. Помимо увеличенной скорости обновления экрана эта технология дает 256 (!) уровней интенсивности свечения луча, что обеспечивает при отображении сигнала яркостную или цветовую градацию частоты разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально «живое» и достоверное отображение сигнала на экране.

Осциллографы АКИП-4126Е имеют минимальный в своем классе коэффициент отклонения (Коткл. от 500 мкВ/дел), усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Новая серия АКИП-4126Е получила ряд дополнительных функциональных возможностей: амплитудно-частотный анализ (построение диаграмм Боде), режим поиска событий в сигнале, опциональный интерфейс Wi-Fi и дистанционное управление с ПК или мобильных устройств через веб-браузер. В базовой версии осциллограф поддерживают возможность декодирования и синхронизации по протоколам передачи данных: I2C, SPI, UART/RS232, CAN, LIN. Кроме этого, имеется возможность установки опций 16-канального логического анализатора и функционального генератора до 25 МГц (внешний опциональный модуль).

Модели оснащены цветным TFT-дисплеем с диагональю 17,8 см (SVGA, 8х14 дел), разрешение 800х480. Осциллографы имеют широкий набор инструментов измерения и анализа (автоматические измерения, математические функции, курсорные вычисления), а также удобный пользовательский интерфейс. Стандартно предусмотрены интерфейсы внешнего управления: USB (host/device), LAN, Синхровыход (BNC), выход «Годен/ Негоден» (BNC).

Особенности и ключевые преимущества:

  • Максимальная частота дискретизации и: 2 ГГц
  • Длина памяти: 14 МБ на канал, 28 МБ при объединении каналов
  • Высокая скорость сбора данных: до 110.000 осц./сек (до 400.000 осц./сек в режиме сегментированной развертки).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).
  • Амплитудно-частотный анализ, построение диаграмм Боде: до 120 МГц, минимальная полоса анализа 500 Гц, максимальное число точек – 500.
  • Режим “поисковой машины” - поиск событий в отображаемом сигнале, по условиям заданным пользователем. Каждое найденное событие помечается маркером.
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени).
  • Автоизмерения (38 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT).
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение кв. корня (√).
  • Режим БПФ на интервале 1М точек.
  • Статистическая обработка результатов измерений.
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске).
  • Интерполяция SinX/x, режим Х-Y.
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN.
  • USB-WIFI адаптер – опция.
  • Осциллограф смешанных сигналов (16 цифровых каналов) – опция.
  • Генератор сигналов (функциональный + СПФ) – опция; частота дискретизации 125 Мвыб/с, диапазон до 25 МГц (синус), разрешение 1 мкГц. 45 формы сигнала. Разрядность ЦАП 14 бит, Длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).
  • Дистанционное управление через веб-браузер.

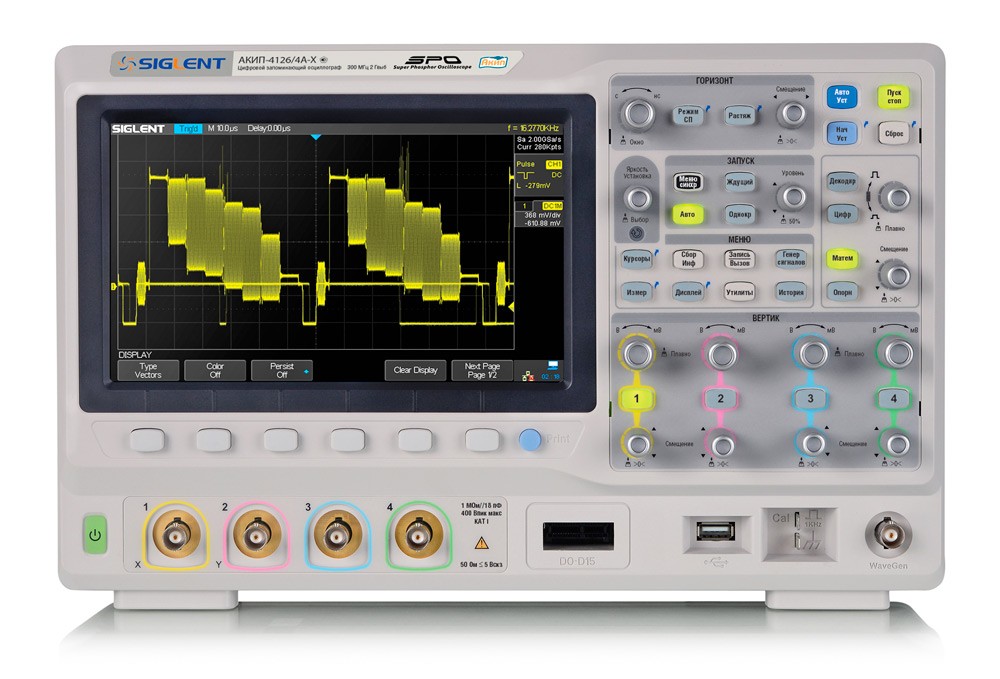

Сравнение серий осциллографов АКИП-4126Е и АКИП-4126-X

АКИП-4126Е

АКИП-4126-X

Полосы пропускания

100/ 200/ 350 МГц

70/ 100/ 200/ 300 МГц

Число каналов

2

2 или 4

Частота дискретизации

1 ГГц/канал (2 ГГц при объединении)

1 ГГц/канал (2 ГГц при объединении)

Память на канал

14 МБ

70 МБ

Макс. память (при объединении)

28 МБ

140 МБ

Коэффициент отклонения

500 мкВ/дел … 10 В/дел

1 мВ/дел … 10 В/дел

Коэффициент развертки

500 пс/дел … 100 с/дел

1 нс/дел … 50 с/дел

БПФ

Да

Да

Режим «Поисковая машина»

Да

-

Амплитудно-частотный анализ

Да

-

Декодирование сигналов

Да

опция

Логический анализатор

опция

опция

Генератор

опция

опция

USB-WiFi адаптер

опция

-

ДУ через веб-браузер

Да

-

Дисплей

TFT, 17,8 см

TFT, 20 см
