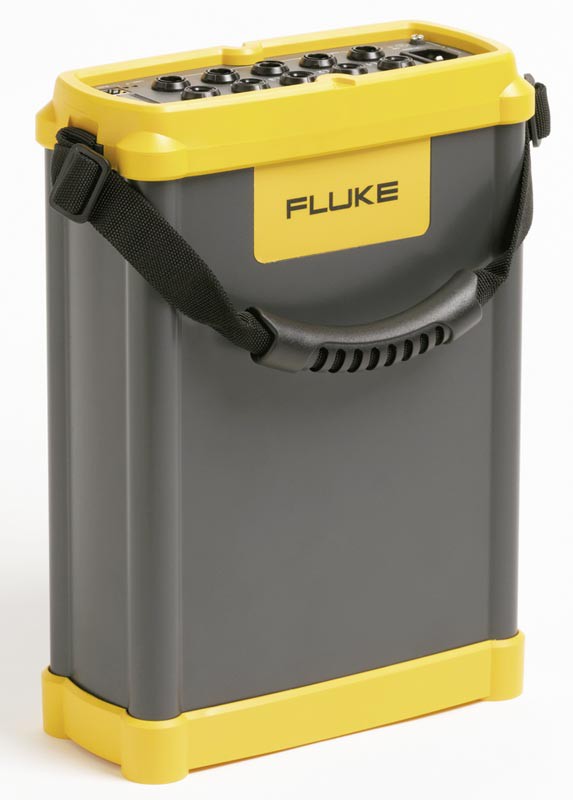

Регистратор электроэнергии для трёхфазной сети Fluke 1750

  • Под заказ
  • Госреестр 53162-13
  • Межповерочный интервал 12 месяцев
  • Доставка по России
  • Производитель Fluke
  • Производство: США

Регистратор качества электроэнергии для трехфазной сети Fluke 1750

Возможности и преимущества регистратора Fluke 1750

Анализатор качества электропитания Fluke 1750 разработан специально для длительных исселований и выявления редких и труднообнаруживаемых проблем; наблюдения за наиболее важным оборудованием; обнаружения событий изменения параметров качества электроэнергии, связанных со сбоями в работе оборудования.

Долговременный анализ:

Выявление редких, кратковременных и трудноуловимых событий; наблюдение за ответственным оборудованием; захват нарушений показатель качества электроэнергии.

Исследование параметров качества электроэнергии:

Подготовка профессиональных подробных отчётов.

Соответствие качества обслуживания:

Проверка качества поступающей электроэнергии на вводе.

Установка оборудования/ввод в эксплуатацию:

Проверка системы электроснабжения перед установкой оборудования.
Регистратор автоматически обнаруживает, масштабирует измерения, а так же осуществляет питание токовых пробников без батарей. Необходимы только однополюсные вольтовые соединения упрощающие подключение и повышающие безопасность. Как только прибор подключен к исследуемой сети, автоматически начинается запись, и светодиоды указывают на состояние прибора: состояние питания прибора и сохранение параметров в допустимых пределах.
Уникальный алгоритм, гарантирующий захват всех событий без утомительных настроек и "слепых" промежутков, связанных с перельными режимами работы оборудования.
Беспроводной интерфейс прибора на КПК позволяет быструю настройку и наблюдение за формой сигнала, измеренными значениями и фазовыми диаграммами.
Встроенный беспроводной передатчик обеспечивает удалённое управление несколькими приборами, не требующее дополнительных средств (например, ноутбук). Однако ноутбук так же может быть использован, при необходимости.

Комплексная система анализа электроэнергии

Каждый период в всех одновременно сэмплируемых каналах обеспечивается анализ параметров качества электроэнергии, гармоник и мощности. Межканальная система коммутации токов и напряжений захватывает события на всех входах одновременно, вне зависимости от того, на каком канале произошло событие. Возможно снятие скриншотов формы кривой с заданным интервалом времени. Даже сигналы постоянного напряжения могут быть записаны.

Особенности регистратора Fluke 1750

  • Обследование качества электроэнергии: количественная оченка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов.
  • Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии.
  • Монтаж/приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию.
  • Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
  • Быстрая и надежная конфигурация: Беспроводной "интерфейс передней панели " в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор даже когда он сам недоступен.
  • Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки.
  • Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время.
  • Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160.
  • Plug And Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения.
  • Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении.
  • Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
  • Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий.
  • Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT.

Технические характеристики

Входные параметры
Входы
4 канала напряжения (AC/DC); 5 каналов тока
Входной импеданс
2 МОм/20 пФ
Дополнительно
Одновременное цифровое сэмплирование напряжения и тока.
Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения)
Диапазоны измерения
Постоянное напряжение
до 1000 В (±10% сверх диапазона), крест-фактор <3 погр. (±0,2%Uизм.±0,1%шкалы)/(±0,5%Uизм.±0,2%шкалы)
Постоянный и переменный ток
в зависимости от токового пробника., крест-фактор <4
Коэффициент реактивной мощности
-1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.)
Общие данные
Параметры качества электроэнергии
Установившееся отклонение напряжения (3ф3п/3ф4п).
Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В.
Доза фликера.
Коэффициент искажения синусоидальности кривой напряжения.
Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50).
Коэффициент несимметрии напряжений.
Отклонение частоты.
Длительность провала напряжения
Интерфейсы
LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP).
Bluetooth (2,4 ГГц; до 700 кбит/с)
Память
Встроенная память мин. 2 Гб.
Максимальный период записи 31 день, автоматический контроль периода записи.
Максимальное число событий - ограничено только размеров памяти
Защита
Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В <1 мин. (между выводами напряжения, выводами тока и напряжения, выводами напряжения и корпусом).
Степень защиты IP30
Параметры питания
Питание 100...240 В (±10%), 47...63 Гц.
Потребляемая мощность 40 Вт.
Автономная работа - 5 минут после прерывания (максимум до 60 минут)
Дополнительно
Встроенные часы и календарь

Габариты и масса

Размеры, мм  310 х 215 х 35

Масса  кг   6,3

1. Блок сбора данных;
2. КПК и зарядное устройство;
3. Силовые адаптеры;
4. 4 токоизмерительных датчика на 400 А;
5. 5 измерительных проводов и щупов;
6. Карта памяти SD;
7. ПО Fluke Power View;
8. Fluke Power Analyze;
9. Шнур питания с набором вилок по международным стандартам;
10. Кабель Ethernet;
11. Набор цветных наклеек;
12. Руководство ползователя и CD.
Снят с производства
