Аппарат испытательный диодный АИД-70/50

Описание



Аппарат АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением до 70 кВ, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц до

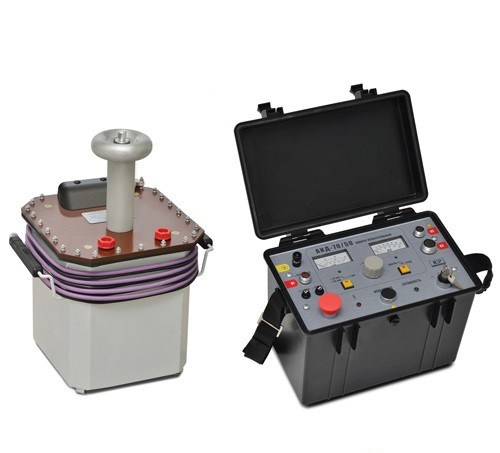

Аппарат АИД-70/50 является переносным оборудованием, состоящим из блока управления и блока высокого напряжения, соединенными кабелями.



Особенности:

  • Мобильность;
  • Улучшенная защита и безопасность;
  • Защита от перегрузки по току и от перенапряжения;
  • Вспомогательная защита.
Максимальное значение силы постоянного тока на выходе, мА15
Диапазон напряжений постоянного тока0 кВ - 70 кВ
Ручной режим подъема напряженияЕсть
Максимальное значение силы переменного тока на выходе, мА25
Диапазон напряжений переменного тока0 кВ - 50 кВ
Вес500 кг
Длина500 мм
Ширина360 мм
Высота310 мм
1. Блок управления 1
2. Блок высокого напряжения 1
3. Кабель сетевой (длина 4 м)
1
4. Кабель заземления (длина 4 м) 2
5. Кабель высоковольтный (длина 4 м, Umax ≥ 20 кВ) 1
6. Предохранитель 5×20 (10 А / 250 В) 4
7. Руководство по эксплуатации
