ФСТ-03В газоанализатор

Код: 034902

Описание в PDF

Бренд: Фармэк
Страна бренда: Беларусь
Гарантия 1 год

Поддерживаемые газы:

Метан(CH₄)
Пропан(C₃H₈)
Моноокись углерода (CO)
Кислород(O₂) — не поставляется в комплекте с газоанализатором

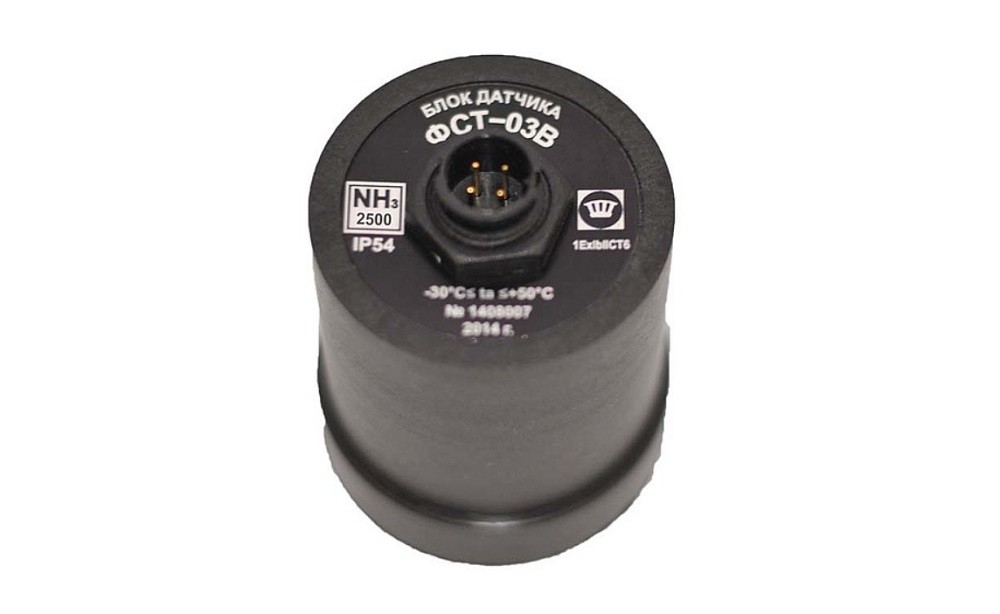

Аммиак(NH₃) — не поставляется в комплекте с газоанализатором
Пары бензина и нефтепродуктов (Ex) — не поставляется в комплекте с газоанализатором

Назначение:

Многоканальный взрывозащищенный прибор, предназначенный для непрерывного автоматического измерения объемной доли метана (CH4), пропана (C3H8), массовой концентрации угарного газа (CO) и выдачи звуковой и световой сигнализации при превышении установленных пороговых значений объемной доли газов.

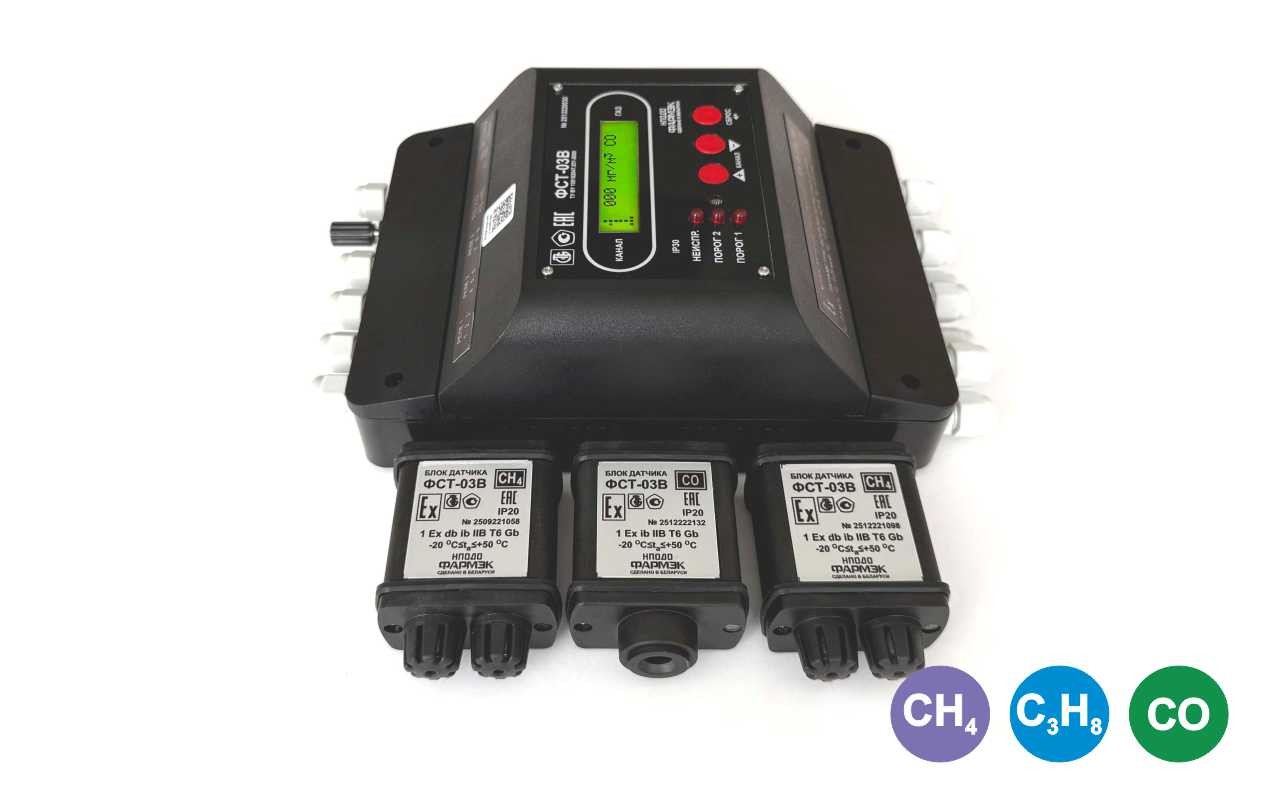

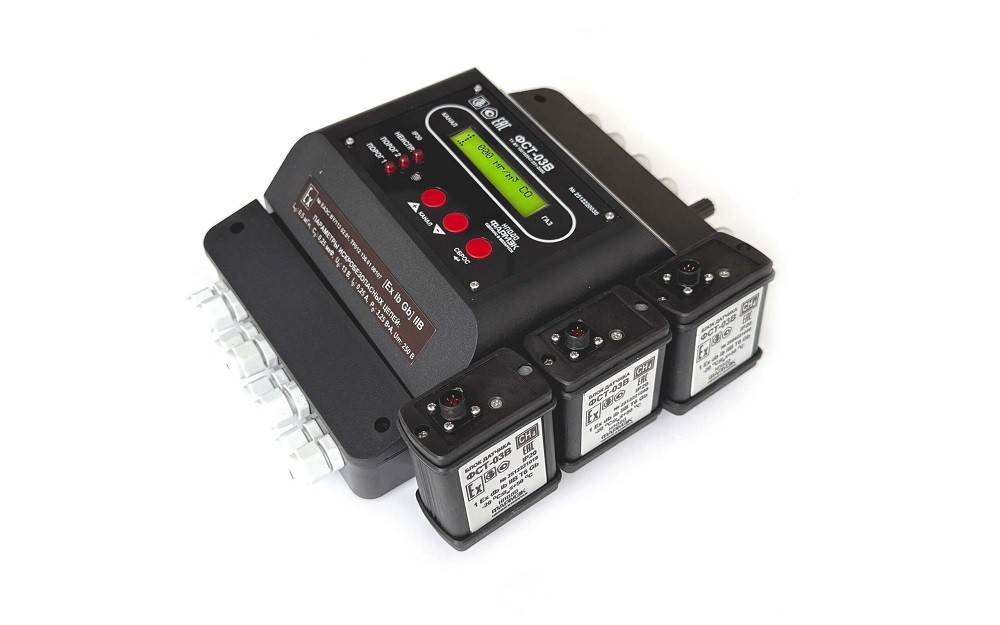

Сигнализатор состоит из блока питания и сигнализации (БПС) и набора (до 8 шт. в любой конфигурации) выносных блоков датчиков (БД).

Газоанализатор поверяется только в комплекте с блоками датчиков, номера которых, при первичной поверке указываются в паспорте.

Область применения:

Производственные помещения взрывоопасных зон, оборудованные газогорелочными устройствами (промышленные котельные, топочные и т.д.), автозаправки и другие промышленные помещения, где необходим контроль загазованности горючих или токсичных газов.

Отличительные особенности:

Варианты исполнения по напряжению питания: 230В и 24В;

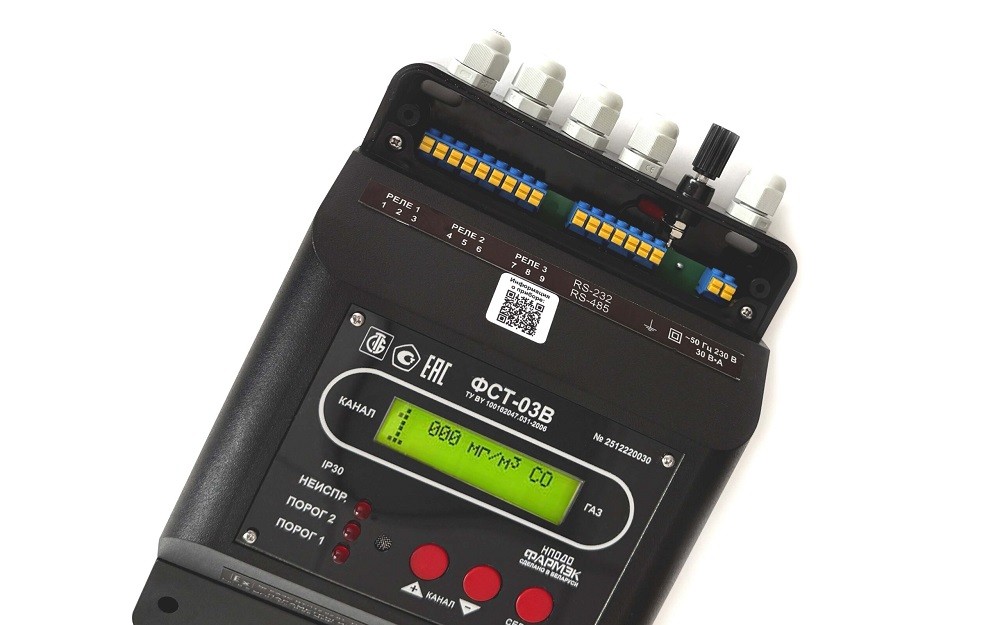

Наличие информативного индикатора для отображения текущей концентрации, информации о неисправностях и т.д., встроенная светодиодная и звуковая сигнализация;
Управление внешними исполнительными устройствами (клапан отсечки, сирена и т.п.);
Каждый БД соединен с БПС двухпроводной линией связи, по которой осуществляется питание БД и передача информации;
Гибкие, программируемые пользователем, алгоритмы управления внешними исполнительными устройствами;

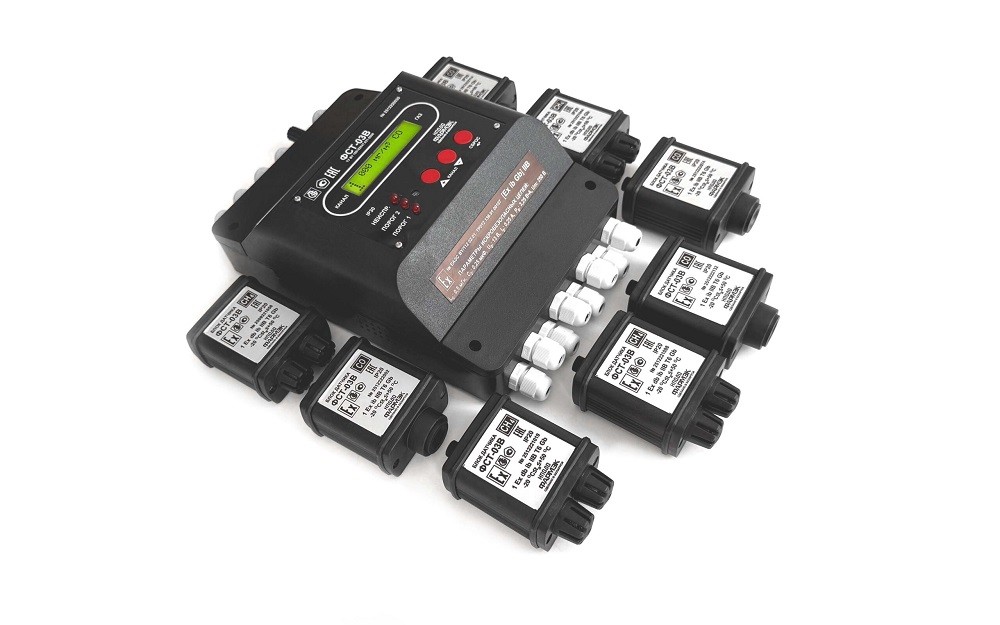

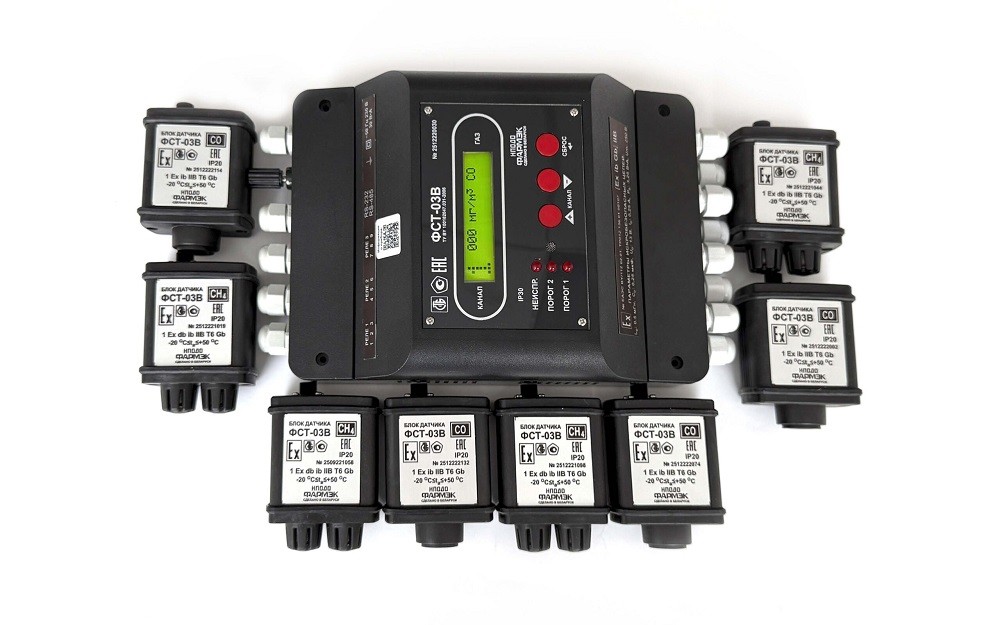

Возможность подключения от 1-ого до 8-ми выносных блоков датчиков (БД) любой конфигурации;
Широкий температурный диапазон применения (от -20 до +50 °С);
Возможность установки двух порогов сигнализации по каждому каналу.
Контроль работоспособности каждого канала;
Используются термокаталитический сенсор для определения объемной доли метана, пропана и паров бензина и нефтепродуктов собственного производства.
Защита термокаталитического сенсора от отравления — при превышении максимально допустимой концентрации газа прибор автоматически отключает сенсор;
Для увеличения числа релейных выходов управления внешними исполнительными устройствами газоанализатор может быть укомплектован блоком релейного расширения (по дополнительному заказу);
Возможность накопления информации о загазованности и обмен информацией с внешними устройствами интерфейсу RS-232 или RS-485. При поставке прибор имеет адрес 1на шине RS232/RS485;
Блок питания и сигнализации (БПС) имеет искробезопасные выходные цепи уровня “ib”, маркировку взрывозащиты – [Ех ib Gb] IIB и должен устанавливаться вне взрывоопасных зон помещений и наружных установок;

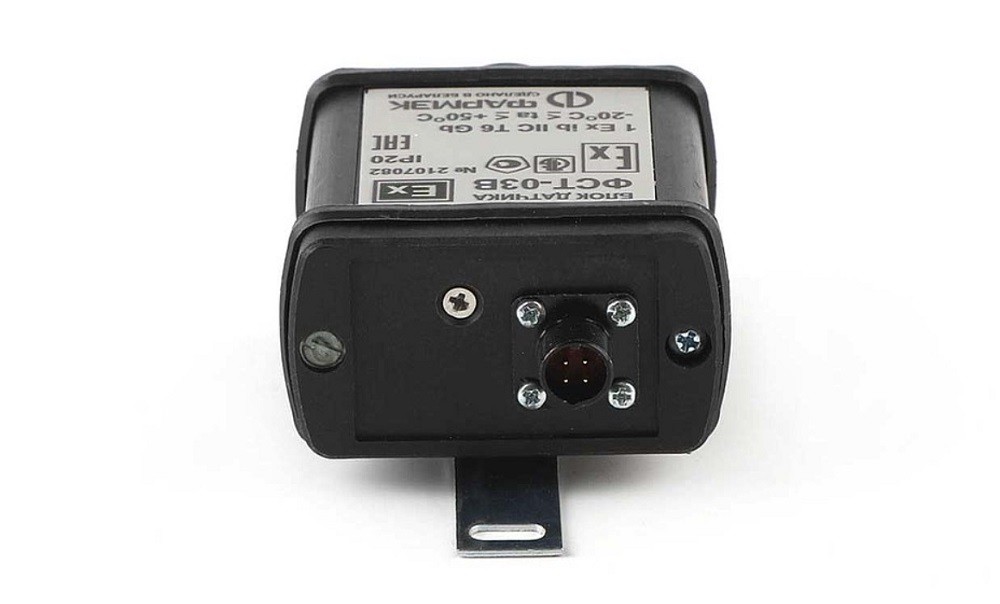

БД ФСТ-03В имеют маркировку взрывозащиты: термокаталитические — l Ех db ib IIВ T6 Gb, электрохимические — 1 Ех ib IIB T6 Gb и могут устанавливаться во взрывоопасных зонах помещений и наружных установок;
Срок службы прибора не менее 10 лет.

Для увеличения числа релейных выходов управления внешними исполнительными устройствами газоанализатор может быть укомплектован блоком релейного расширения (БРР).

Наименование	Значение
Габаритные размеры, мм, не более 1) блока питания и сигнализации 2) блока датчика	220х160х110 130х60х40
Масса, кг, не более 1) блока питания и сигнализации 2) блока датчика	4,0 0,3
Напряжение питания, В	От 207 до 253
Потребляемая мощность, ВА, не более	25
Диапазон измерения (показаний): — объемной доли СН₄, % — объемной доли С₃Н₈, % — массовой концентрации СО, мг/м³	0–2,50 (0–5,00) 0–1,00 (0–2,00) 10–125 (0–125)
Пределы допускаемой основной абсолютной погрешности измерения: — объемной доли СН₄, % — объемной доли С₃Н₈, %	±0,25 ±0,10
Пределы допускаемой основной относительной погрешности измерения массовой концентрации СО, %	±25
Пороги срабатывания сигнализации ПОРОГ 1 (ПОРОГ2) — при измерении объемной доли СН₄, % — при измерении объемной доли С₃Н₈, %	0,88 (5,00) 0,34 (2,00)
— при измерении массовой концентрации СО, мг/м³	20 (100)
Напряжение холостого хода искробезопасных цепей, В	13
Выходной ток искробезопасных цепей, мА, не более	250
Выходная мощность искробезопасных цепей, ВА, не более	3,25
Сопротивление линии связи с блоком датчика, Ом, не более	20
Допустимая электрическая линия связи, мкФ, не более	0,25
Допустимая индуктивность линии связи, мГн, не более	0,5
Ток, коммутируемый разделительный реле, А, не более	3
Напряжение, коммутируемое разделительное реле, В,	230
Количество подключаемых блоков датчиков, шт.	от 1 до 8
Предусмотрена возможность установки порогов сигнализации потребителем в основном от: 0÷5% СН ₄ , 0÷2% С ₃ Н ₈ , 10÷120 мг/м ³ СО.

Дополнительные характеристики:

Название	шотландский
месячная служба, год	10
Гарантийный срок эксплуатации, мес.	18
Поверочный интервал, мес.	6

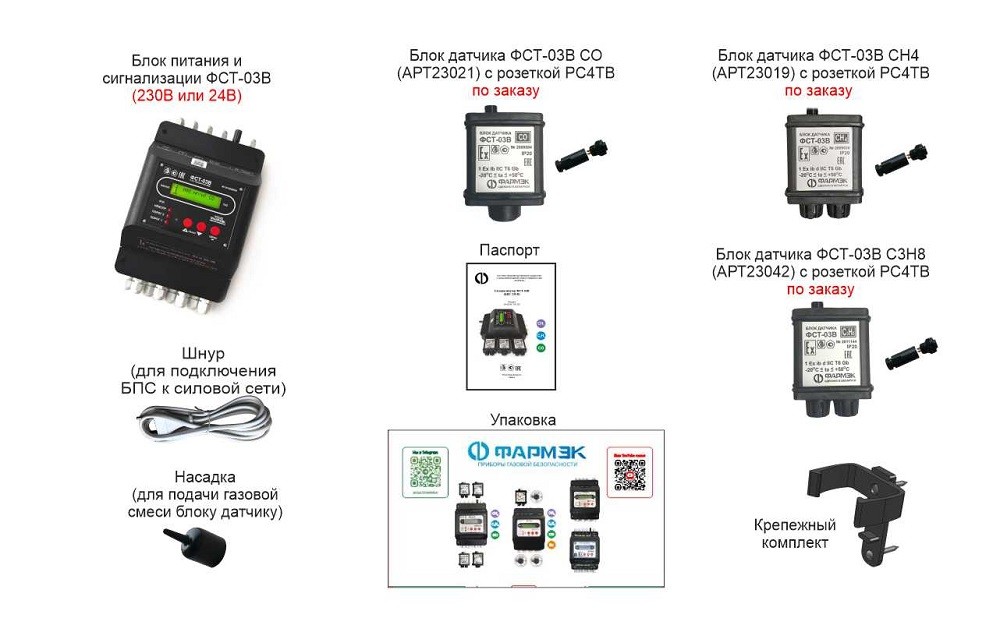

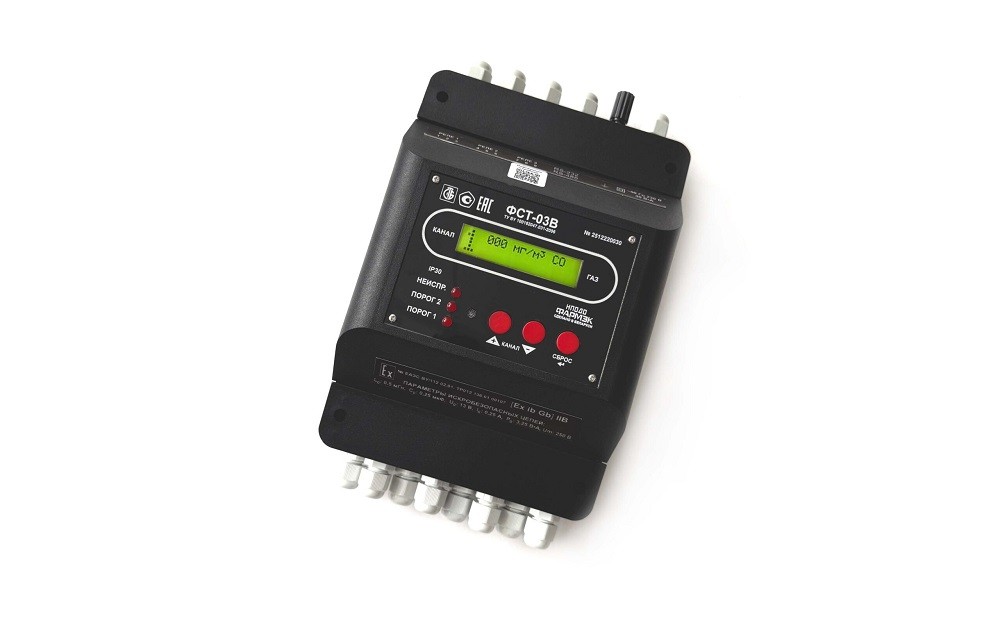

1. Блок питания и сигнализации 24В или 230В - 1 шт.;
2. Блок датчика на метан (СН4) АРТ 23019 - по заказу;

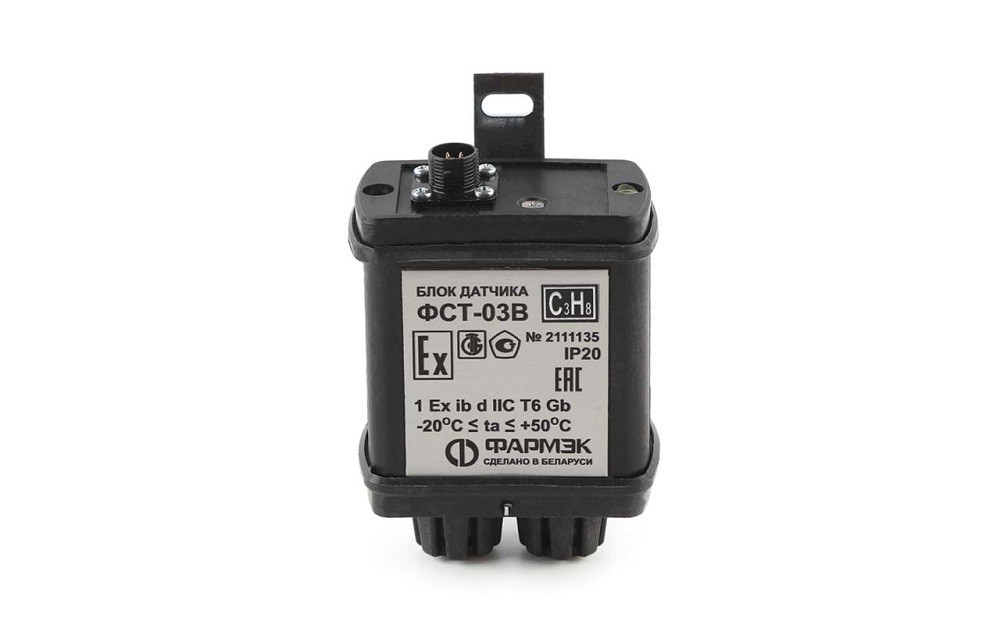

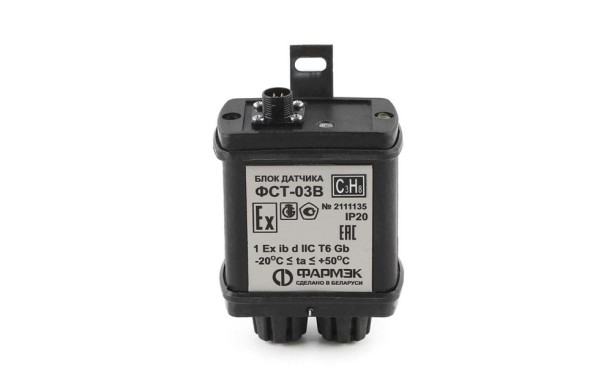

3. Блок датчика на пропан (С3Н8) АРТ 23042 - по заказу;
4. Блок датчика на оксид кислорода (СО) АРТ 23021 - по заказу;
5. Насадка (для подачи газовой смеси в блок датчика) - 1 шт.;
6. Шнур (для подключения БПС к силовой сети) - 1 шт.;
7. Паспорт – 1 шт.;

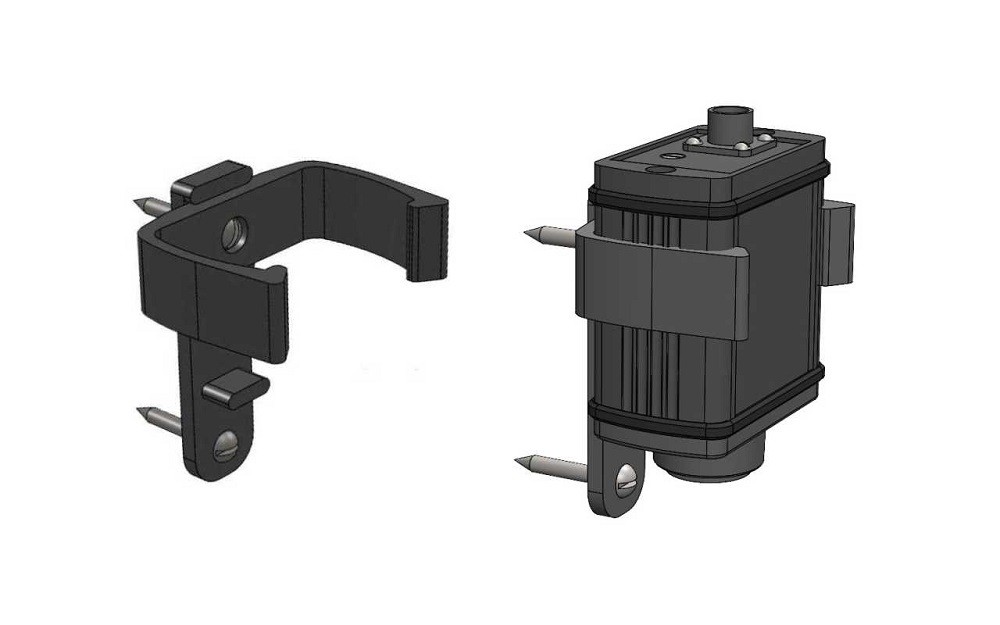

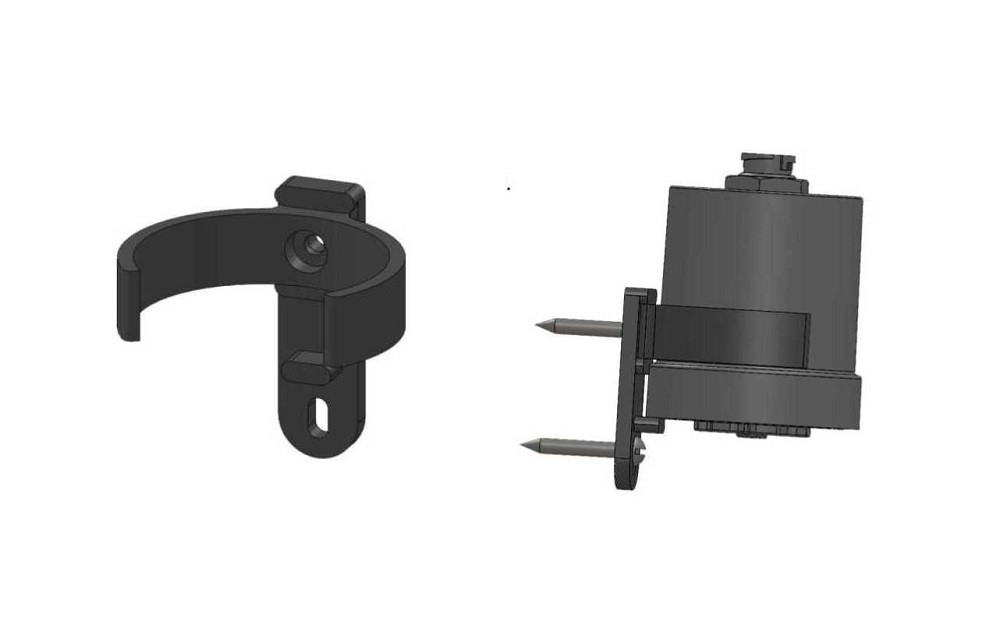

8. Крепежный комплект – 1 шт.;
9. Методика поверки - 1 шт.;
10. Упаковка - 1 шт.
