ПДУ-МГ4 плотномер грунтов динамический

Код: 96579

Описание в PDF

Бренд: СКБ Стройприбор

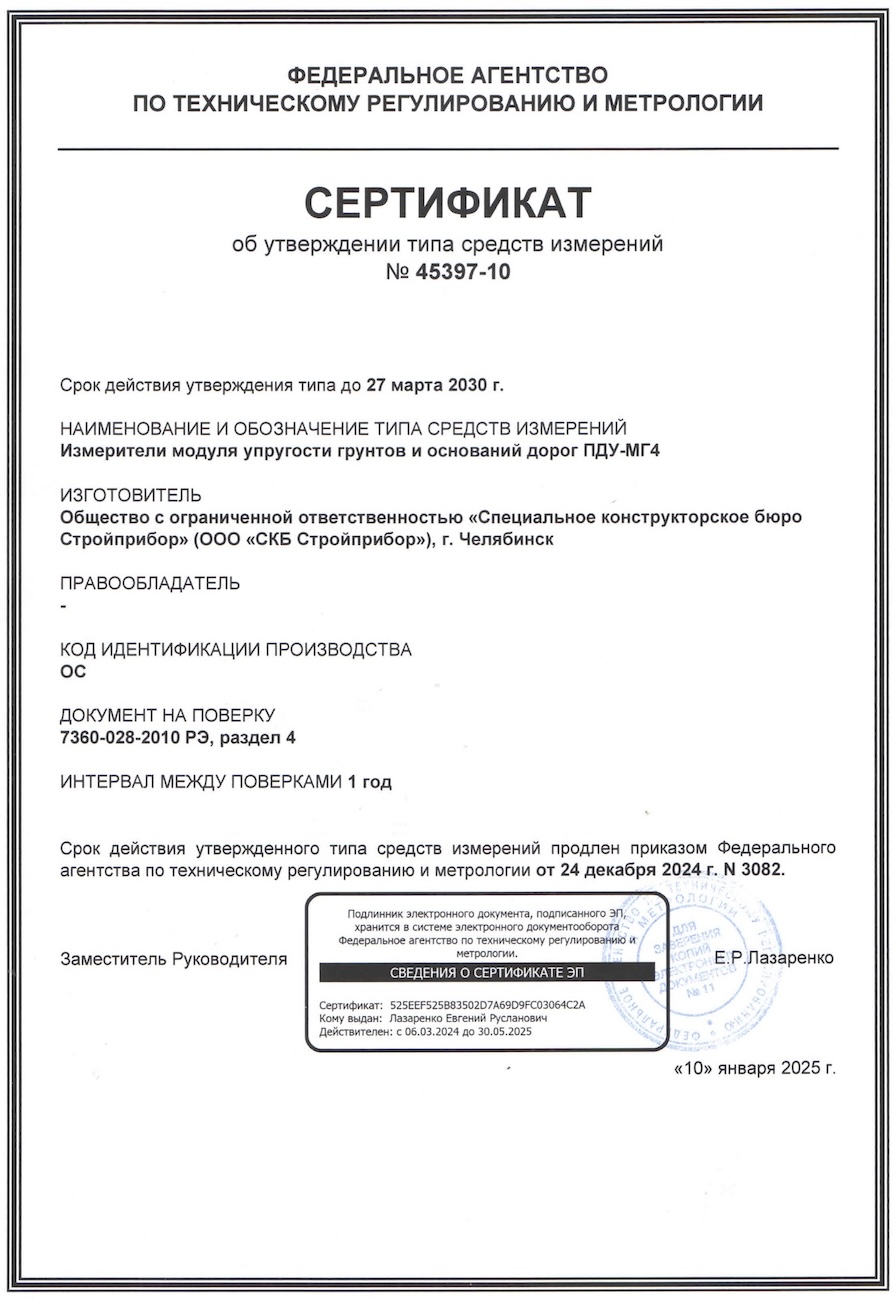

Госреестр 45397-10
Межповерочный интервал 12 месяцев
Гарантия 18 месяцев

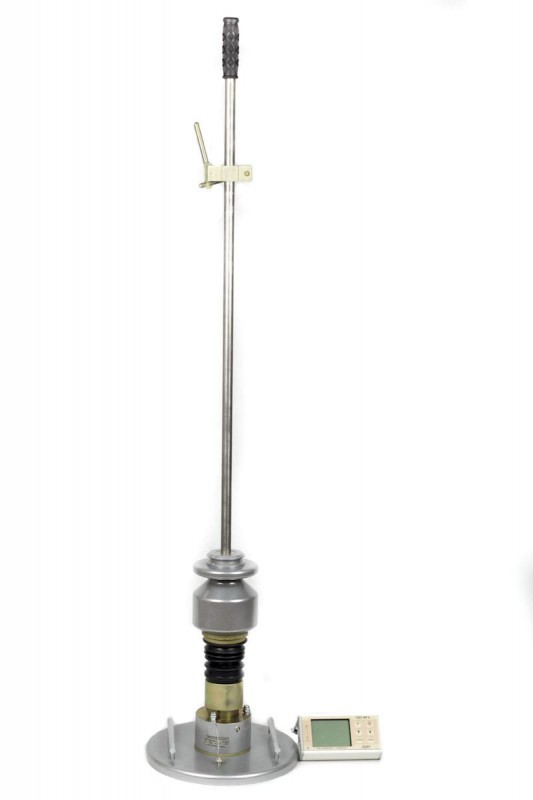

Измерители модуля упругости грунтов и оснований дорог ПДУ-МГ4 «Удар» и ПДУ-МГ4.01 «Удар» предназначены для косвенного измерения модуля упругости грунтов и оснований дорог на основе прямых измерений амплитуды перемещения штампа и ударной силы, действующей на круглый жесткий штамп. Приборы состоят из нагрузочной плиты, с закрепленными на ней тензодатчиком силы, акселерометром и упругим элементом, штанги с грузом и электронного блока.

Параметры силового взаимодействия нагрузочной плиты с контролируемым основанием поступают в электронный блок и обрабатываются микроконтроллером.

Результаты испытания (модуль упругости, нагрузка и деформация) отображаются на графическом дисплее и автоматически архивируются.

Прибор ПДУ-МГ4 «Удар» имеет нагрузочную плиту увеличенного диаметра (300 мм) при массе падающего груза 10 кг, что позволяет применять плотномер на крупноблочных и щебеночных основаниях.

Прибор ПДУ-МГ4.01 «Удар» имеет массу падающего груза 5 кг и диаметр нагрузочной плиты 200 мм.

Приборы снабжены функцией связи с ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

Наименование характеристик	ПДУ-МГ4 «Удар»	ПДУ-МГ4.01 «Удар»
Цена, рублей	583 150	492 200
Диапазон измерения модуля упругости, МН/м2	5…370	5…300
Диапазон измерения силы, кН	0,1…19	0,1…10
Пределы допускаемой абсолютной погрешности измерения силы, Н, не более, где F-измеренная сила, H	±(0,01F+20)
Диапазон измерений перемещения штампа, мкм	50...9999
Пределы абсолютной погрешности измерения перемещения штампа, мкм, где L – измеренные перемещения	±(0,03L+10)
Высота падения груза, м	0,85	0,85
Диаметр плиты динамического нагружения, мм	300	200
Напряжение питания, В	3 (2 элемента АА(LR6))
Габаритные размеры, (высота), м, не более	1,3
Габаритные размеры в упаковке (два места для транс. комп.), мм	1380х150х160 420х320х180	1320х160х160 320х220х160
Масса, кг, не более	30,5	16
Масса в упаковке (два места для транс. комп.), кг	24,8 17,3

1. Электронный блок - 1 шт.;
2. Нагрузочное устройство (НУ) - 1 шт.;
3. Плита динамического нагружения (ПДН) - 1 шт.;
4. Кабель (ПДН – электронный блок) - 1 шт.;
5. Стакан (приспособление для калибровки акселерометра) - 1 шт.;
6. Кабель (удлинитель) акселерометра - 1 шт.;
7. Кабель интерфейса USB - 1 шт.;
8. Программное обеспечение - 1 шт.;
9. Руководство по эксплуатации (содержащее раздел «Методика поверки») - 1 шт.;
10. Футляр для НУ - 1 шт.;
11. Футляр для ПДН - 1 шт.
