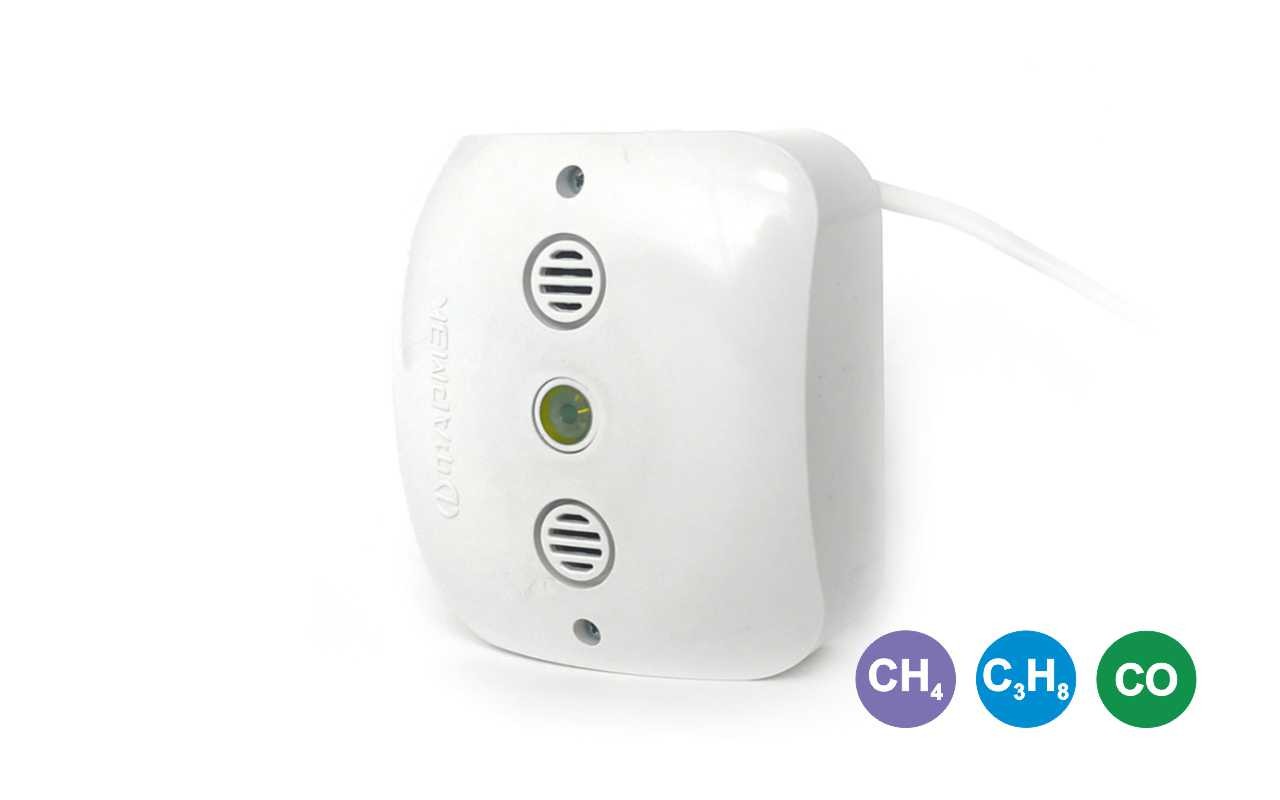

ФСТ-06 И (индикатор) сигнализатор загазованности

Код: 035041

Описание в PDF

Бренд: Фармэк
Страна бренда: Беларусь
Гарантия 1 год

Поддерживаемые газы:

Метан (CH4)
Угарный газ (CO)
Пропан (C3H8)

Назначение:

ФСТ-06 И — индикатор, вариант исполнения сигнализатора ФСТ-06, где не контролируются погрешности срабатывания порогов сигнализации, и предназначенный для применения вне сферы законодательной метрологии.

Прибор предназначен для автоматического непрерывного контроля газового компонента, выдачи сигнализации о превышении установленных пороговых значений, закрытия клапана отсечки газа или управления другим исполнительным устройством.

Область применения:

Жилые, бытовые, административные (офисные) помещения, не имеющих взрывоопасных зон по ПУЭ. Сигнализатор на диоксид углерода используется для контроля качества воздуха в помещении и может управлять системой вентиляции.

Отличительные особенности:

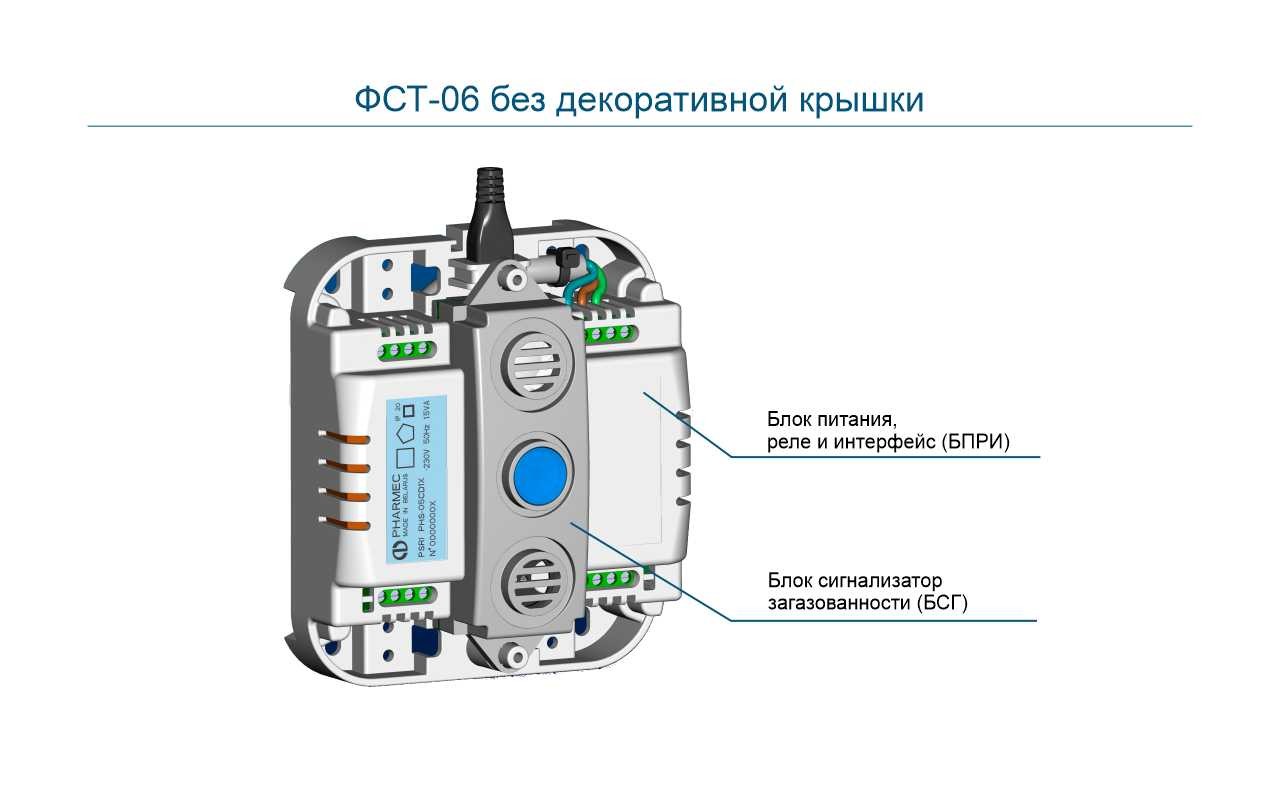

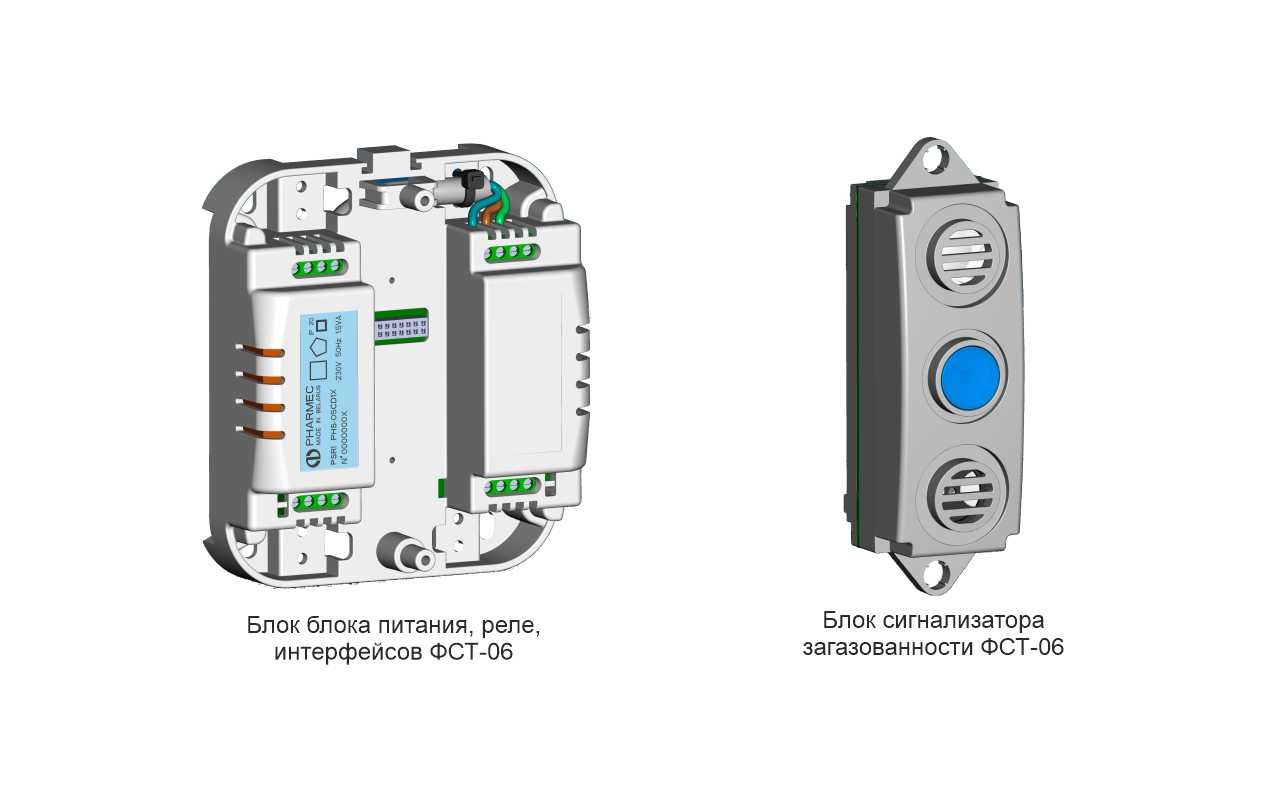

Конструктивно ФСТ-06 И состоит из блока сигнализатора загазованности (далее БСГ ФСТ-06 И) и блока питания, реле, интерфейсов (далее БПРИ).

БСГ ФСТ-06 И обеспечивает:

автоматический непрерывный контроль наличия следующих газов в воздухе помещения (в зависимости от установленного газо-чувствительного сенсора): CH4 (метан), или C3H8 (пропан), или CO (оксид углерода);
дополнительный контроль температуры для сенсора CO может использоваться как один из признаков пожара в помещении;
защиту сенсоров метана, пропана от газовой перегрузки;
световую и звуковую сигнализацию о превышении пороговой концентрации газа или температуры, и неисправности сенсора, световую сигнализацию наличия питания;
сброс в исходное состояние и переключение в режим тестирования пороговых устройств, путем нажатия кнопки управления;
управление реле и интерфейсами, установленными в БПРИ;

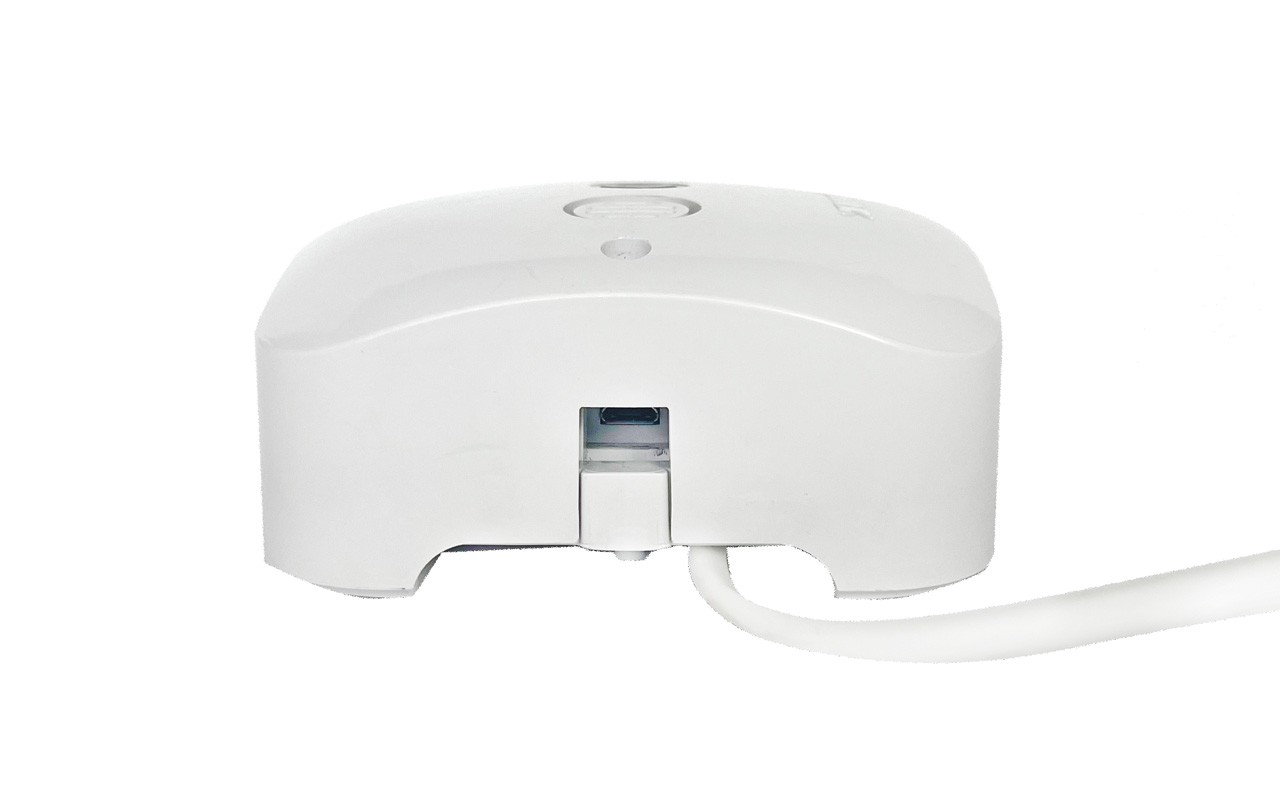

наличие USB интерфейса для настройки, программирования БСГ (разъем microUSB), возможность питания как БСГ, так и БПРИ от стандартного зарядного устройства.

БПРИ ФСТ-06 И обеспечивает (содержит в своем составе, в зависимости от исполнения):

питание БПРИ и БСГ ФСТ-06 И;
силовое статическое реле (сухой контакт) для управления исполнительными устройствами;
схему управления импульсным клапаном;
сигнальное реле для подключения к прибору охранно-пожарной сигнализации (ОПС);
дополнительный модуль для подключения различных проводных и беспроводных интерфейсов.

Характеристики	Значения
Напряжение питания, В - сетевое напряжение ~230 В, 50 Гц - постоянное напряжение, В - постоянное напряжение питания БСГ через USB разъем, В	от 180 до 253 от 10 до 25 5
Потребляемая мощность ВА, не более	2,5
Время прогрева с, не более	130
Номинальное значение порога срабатывания сигнализации: 1) при контроле об.доли СН₄, % ( в %НКПР) 2) при контроле об.доли С₃Н₈, % ( в %НКПР) 3) при контроле массовой концентрации СO, мг/м³	0,44 (10,0) 0,17 (10,0) 30
Пределы допускаемой абсолютной погрешности при срабатывании сигнализации: 1) при контроле объемной доли СН₄, % 2) при контроле объемной доли С₃Н₈, % 3) при контроле массовой концентрации СO, мг/м³	±0,22 ±0,08 ±15
Время срабатывания сигнализации с, не более 1) при контроле объемной доли СН₄, % 2) при контроле объемной доли С₃Н₈, % 3) при контроле массовой концентрации СO, мг/м³	15 20 60
Ток, коммутируемый силовым реле, А, не более	3
Напряжение, коммутируемое силовым реле, В	230
Напряжение, управления импульсным клапаном, В	30*
(*) Возможность установки пользователем в диапазоне от 10 до 32 В

Дополнительные характеристики:

Габаритные размеры мм, не более	115х105х60
Масса кг, не более	0,7
Рабочие условия эксплуатации: — температура окружающей среды от минус 10 до плюс 50 °С ; — относительная влажность до 98 %, при температуре 25 °С; — атмосферное давление от 84 до 106,7 кПа.
Способ подачи контролируемой среды на газочувствительный сенсор	диффузионный
Степень защиты оболочки	IP30
Срок службы, год	10

1. Сигнализатор загазованности ФСТ-06 И - 1 шт.;
2. Крепежный комплект - 1 шт.;
3. Паспорт - 1 шт.;
4. Упаковка - 1 шт.;
5. Импульсный клапан с ручным взводом DN 15, 20 или 25 - по заказу;
6. Шнур для подключения клапана - по заказу.
