AR200 – переносной прибор для поиска и анализа акустических частичных разрядов

Прибор AR200 является портативным автономным переносным анализатором акустических сигналов, возникающих в результате появления в изоляции высоковольтного оборудования частичных разрядов, обусловленных наличием дефектов.

Прибор наиболее эффективен для диагностики состояния изоляции элегазового и маслонаполненного высоковольтного оборудования, имеющего баковую конструкцию. В оборудовании такого типа между зоной возникновения частичных разрядов и заземленным корпусом оборудования, на котором устанавливается акустический датчик, располагается акустически проницаемая среда – изоляционное масло, или элегаз (SF6). Именно в таких случаях применение приборов, работающих с акустическими датчиками, максимально эффективно.

Прибор AR200 может быть эффективно использован для оценки технического состояния изоляции и диагностики дефектов в маслонаполненных трансформаторах и выключателях, в элегазовых подстанциях, трансформаторах и выключателях. Благодаря своей простой конструкции, малым габаритам и весу, наличию встроенных диагностических функций, переносной прибор AR200 может использоваться персоналом с минимальной специализированной подготовкой.

Измерительный прибор AR200 позволяет оперативно регистрировать акустические импульсы от частичных разрядов в изоляции высоковольтного оборудования. Для этого акустический датчик с магнитом последовательно перемещается по поверхности бака контролируемого оборудования.
Диапазон частот, регистрируемый акустическим дат чиком, входящим в комплект поставки прибора AR200, составляет 30 ÷ 300 кГц. Такой диапазон в максимальной степени подходит для регистрации импульсов, прошедших через слой изоляционного масла и стенку бака высоковольтного маслонаполненного оборудования.

Прибор позволяет в режиме реального времени регистрировать высокочастотные импульсы от частичных разрядов в изоляции, просматривать их на встроенном ЖКИ экране и при необходимости сохранять результаты проведенных измерений в памяти. Это позволяет проводить оценку технического состояния высоковольтной изоляции непосредственно на контролируемом объекте.
Для последующего просмотра заре-гистрированной информации и ее сохранения в базе данных персонального компьютера сигналы могут быть переданы в специализированную программу при помощи стандартного порта USB.

Диагностической особенностью прибора AR200 является возможность «прослушивания» зарегистрированных высокочастотных импульсов в «замедленном» режиме при помощи входящих в комплект поставки наушников.
В этом режиме зарегистрированный сигнал после цифровой обработки переводится в зону слышимых звуков при помощи настраиваемого пользователем изменения частоты. Допустимый диапазон замедления – от 20 до 1000 раз. Это дает возможность пользователю прибора накапливать базу «акустических образов дефектов в высоковольтной изоляции», используя в качестве средства экспертизы собственный слух.

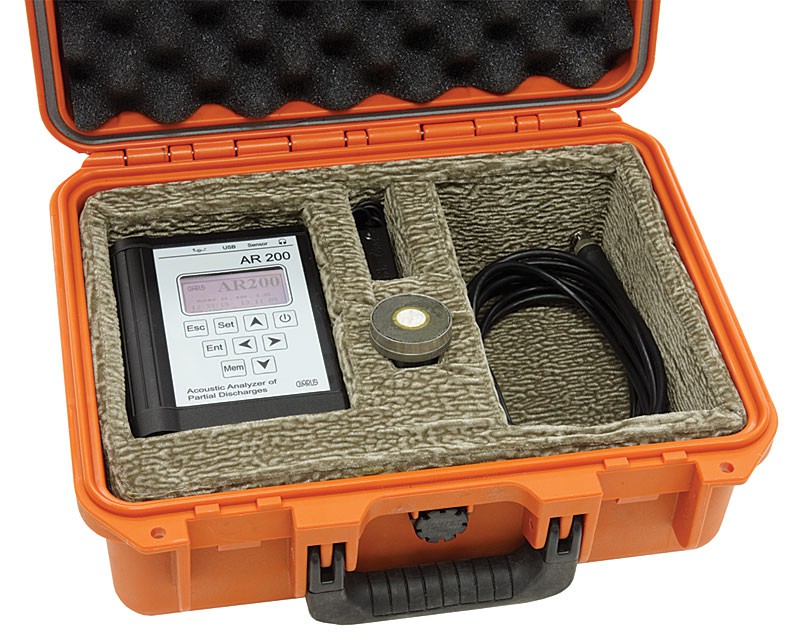

Прибор AR200 поставляется в герметичном пластиковым чемодане – контейнере, используемом в качестве защитного корпуса во время транспортировки прибора к месту использования.
В комплект поставки прибора входит специализированное программное обеспечение, которое также позволяет анализировать звуковые образы дефектов при помощи компьютера.
Прибор может эксплуатироваться в атмосфере без агрессивных сред при температуре окружающего воздуха от -20 °С до +40 °С.

Основные технические данные прибора AR200
Количество каналов регистрации импульсов ЧР
1 акустический
Рабочий диапазон частот, кГц
30 ÷ 300
Интерфейс связи с компьютером
USB
Время работы от встроенного аккумулятора, часов
10
Габаритные размеры прибора
160 * 120 * 40 мм
Масса прибора, кг
0,9 кг
Снят с производства
