- Бренд: Димрус
Страна бренда: Россия
- Гарантия 1 год

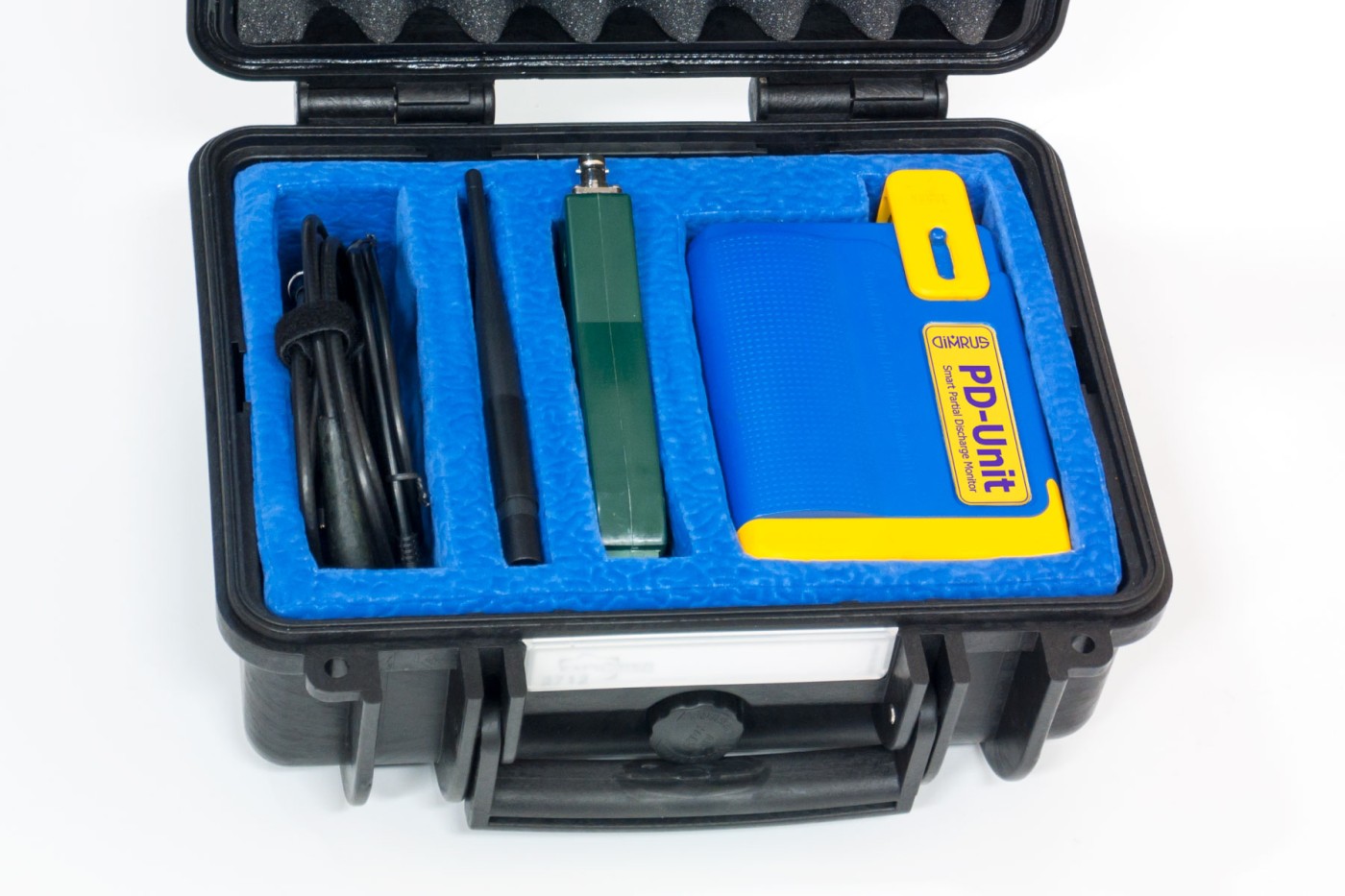

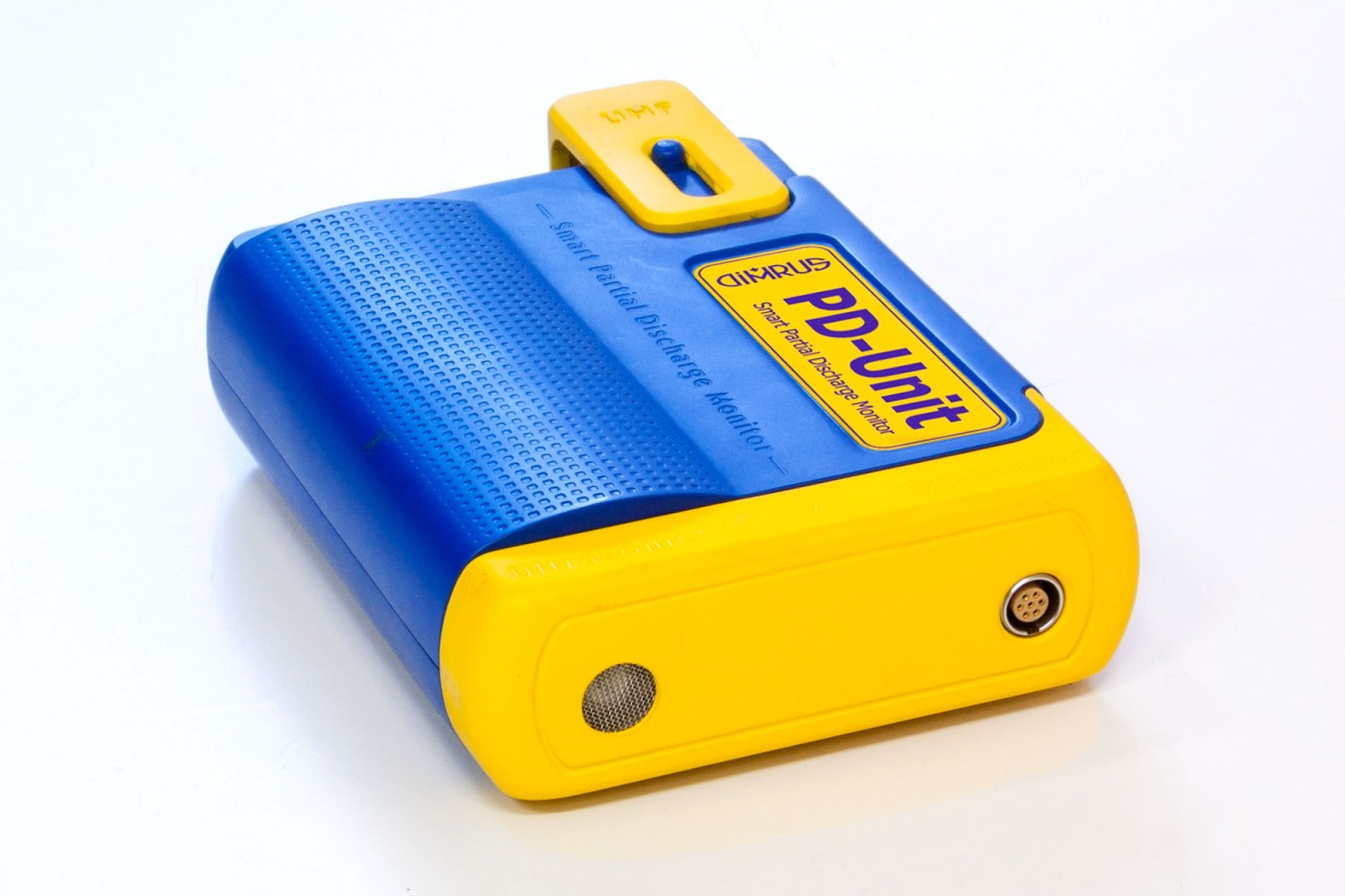

Переносной прибор марки PD-Unit предназначен для измерения частичных разрядов и оценки технического состояния изоляции различного высоковольтного оборудования под рабочим напряжением.
Особенности и назначение PD-Unit:
- Возможность измерения частичных разрядов в изоляции в трех различных диапазонах частот – акустическом, ВЧ и СВЧ.
- Наличие в приборе двух встроенных датчиков частичных разрядов (акустического датчика и датчика марки TEV для измерения поверхностных токов растекания), возможность дополнительного подключения четырех типов внешних датчиков частичных разрядов.
- Отсутствие на корпусе прибора экрана и клавиатуры. Управление всеми функциями регистрации и анализа частичных разрядов, просмотр информации, ее сохранение, выполняются с помощью смартфона и беспроводного канала связи.
- Синхронизация процесса измерений частичных разрядов с фазой питающей сети по радиоканалу при помощи генератора синхронных импульсов марки PFR производства фирмы ДИМРУС.
- Благодаря управлению по беспроводному каналу связи и наличию встроенного аккумуляторного питания прибор PD-Unit позволяет проводить измерения частичных разрядов на токоведущих частях оборудования под рабочим напряжением.
При помощи прибора PD-Unit можно проводить измерение частичных разрядов в изоляции практически любого высоковольтного оборудования: КРУ, концевых и соединительных муфт кабельных линий, оборудования с элегазовой изоляцией (КРУЭ), в высоковольтном оборудовании бакового исполнения – в силовых трансформаторах, выключателях и т. д.
Диагностические возможности прибора
- Измерение и расчет основных диагностических параметров импульсов частичных разрядов во всех частотных диапазонах.
- Регистрация формы импульса в высокочастотном диапазоне частот.
- Разделение импульсов СВЧ сигналов на три диапазона с подавление сигналов сотовой телефонии.
- Показ зарегистрированных сигналов на экране смартфона в виде различных графиков и в режиме реального времени.
- Регистрация рефлектограмм от импульсов частичных разрядов в диапазоне HF для проведения локации места возникновения дефекта.
- Представление зарегистрированных импульсов на амплитудно – фазо – частотных плоскостях – PRPD, PD-Cloud и т. д.
- Определение типа дефекта на основании анализа синхронизированного распределения PRPD.
- Сохраненные в смартфоне данные могут быть переданы на общий сервер в ПО INVA по проводному или беспроводному интерфейсу.
