Виброметр ViPen-2

  • Госреестр 81159-20
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Производитель Вибро-Центр

ViPen-2 – сборщик-анализатор вибрационных сигналов с функциями контроля температуры, диагностики подшипников качения, с беспроводным интерфейсом Bluetooth

Переносной прибор марки ViPen-2 является компактным универсальным сборщиком (анализатором) вибрационных сигналов. По своим функциям он представляет собой интеллектуальный датчик вибрации, предназначенный для использования совместно с управляющим смартфоном или планшетом.

Основным назначением прибора ViPen-2 является оперативная и максимально автоматизированная подготовка данных для работы современных информационных систем управления эксплуатацией и ремонтами оборудования, реализованных на предприятии.

Для удобства проведения вибрационных измерений в сложных условиях работы на различных промышленных предприятиях прибор ViPen-2 имеет защищенное исполнение. Для этого:

  • На металлическом корпусе прибора ViPen-2 отсутствуют какие-либо внешние элементы контроля и управления.

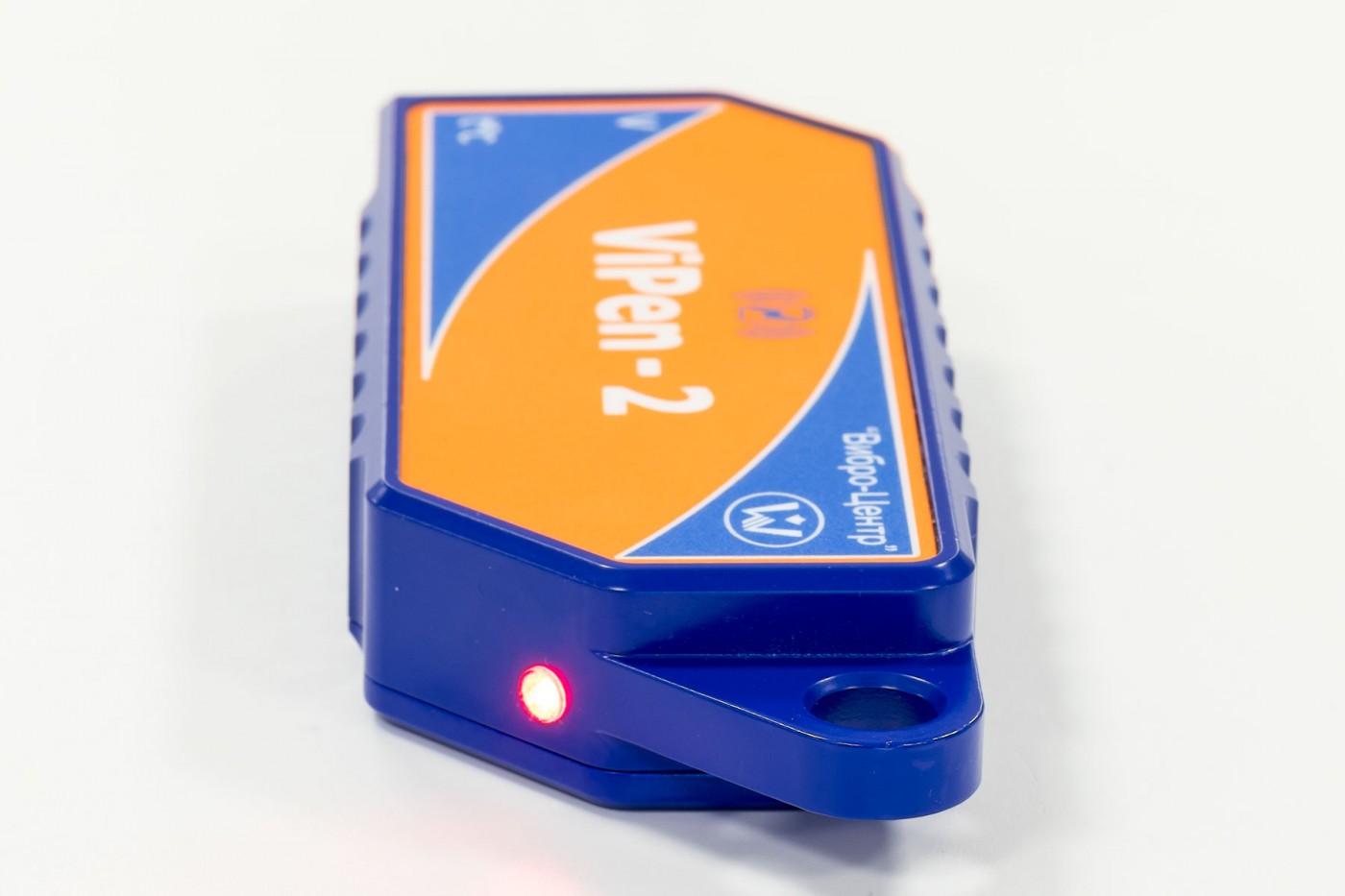

  • У прибора нет экрана, клавиатуры, нет даже кнопки включения и отключения прибора, имеется только один сигнальный светодиод.
  • Прибор оснащен только встроенными датчиками для измерения вибрации и температуры, поэтому у него нет внешних разъемов.
  • Для защиты пирометра от внешних воздействий он закрыт специальным стеклом.

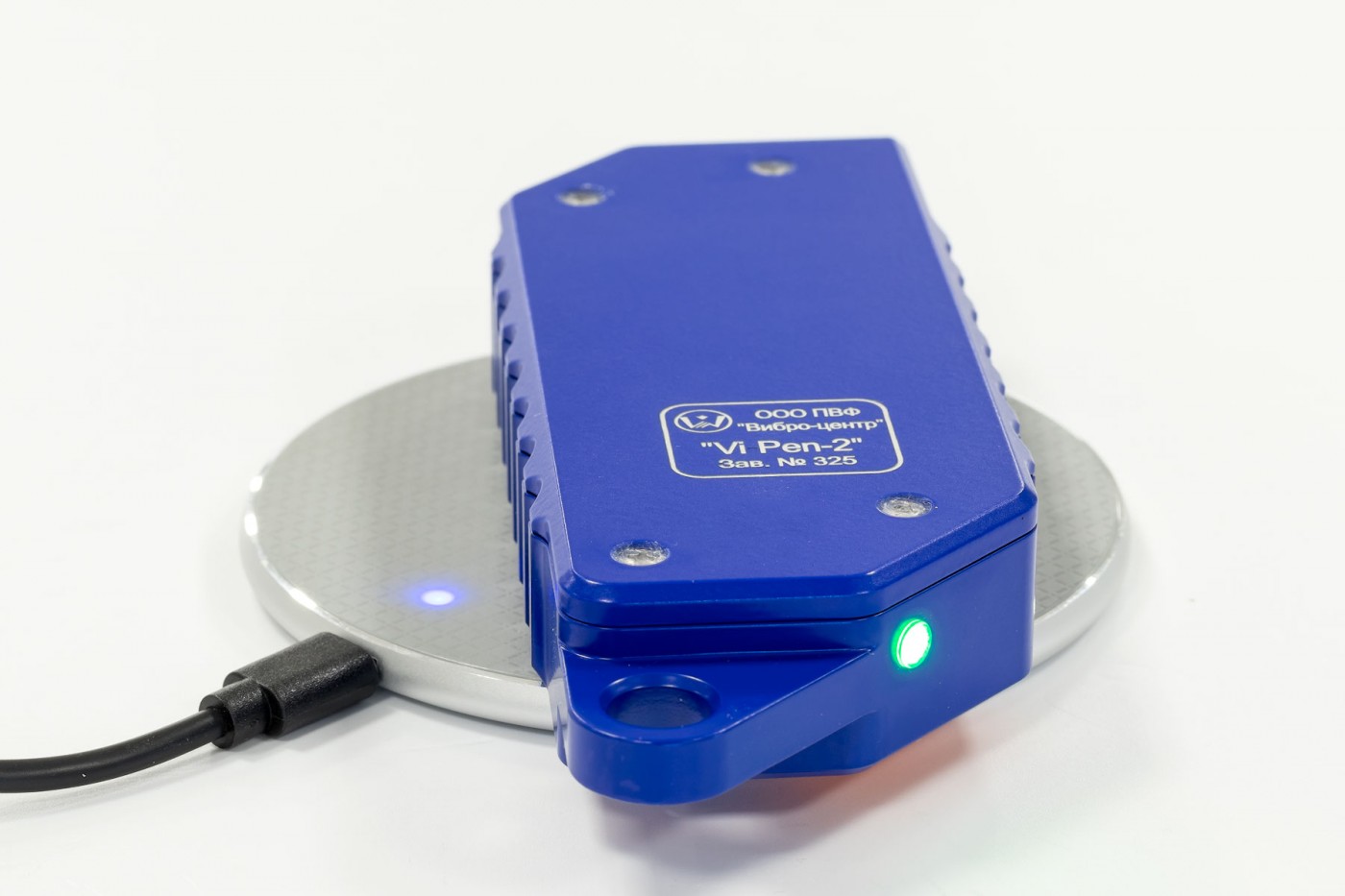

  • Зарядка внутреннего аккумулятора производится от беспроводного зарядного устройства смартфонов.

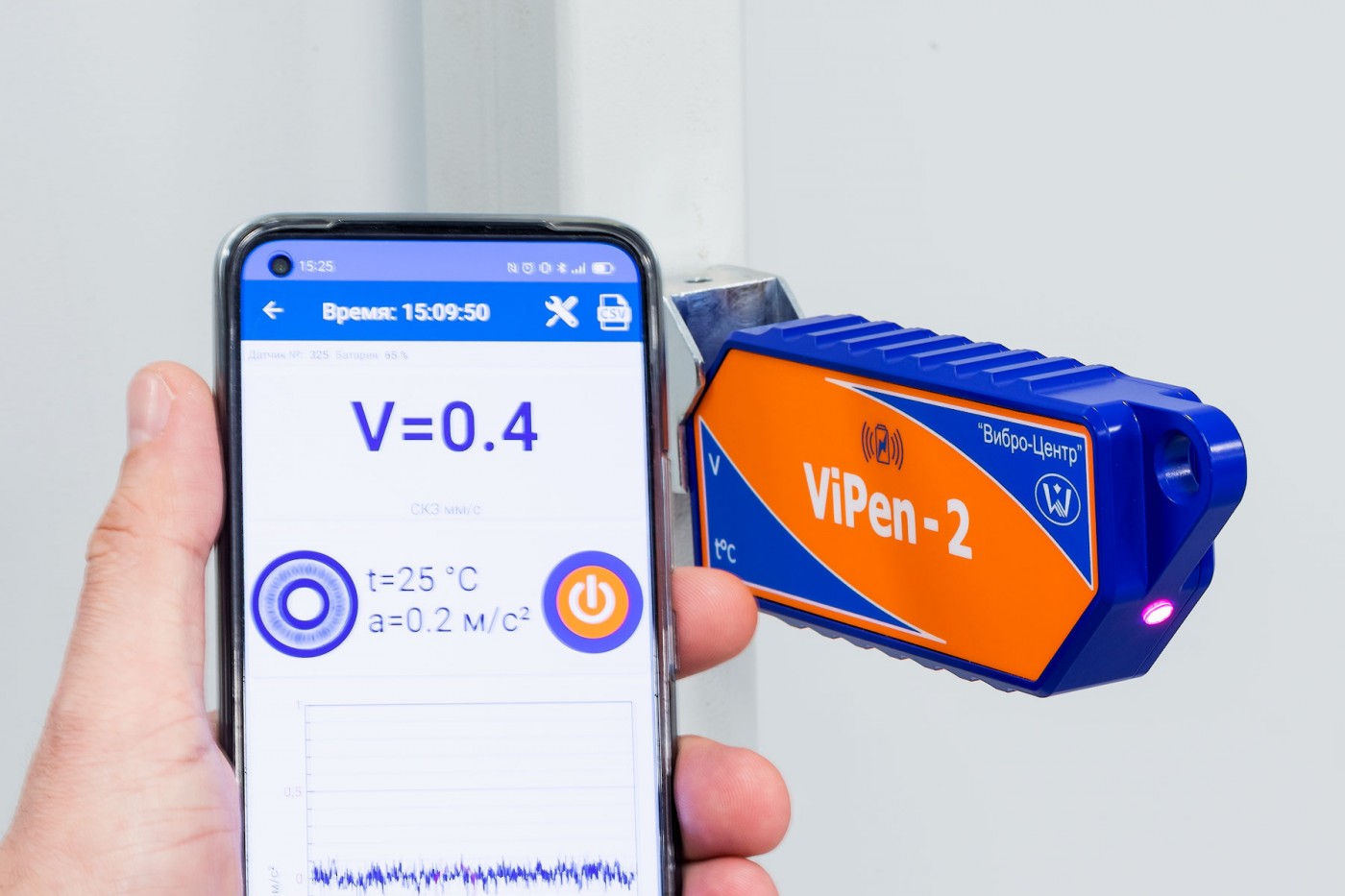

Управление всеми функциями сборщика-анализатора ViPen-2 производится дистанционно со смартфона с использованием стандартного беспроводного интерфейса связи Bluetooth. Все зарегистрированные и преобразованные вибрационные сигналы отображаются на экране управляющего смартфона.

Полученная от ViPen-2 информация при помощи программных средств управляющего смартфона может передаваться в базу данных на общий сервер, на котором находится программное обеспечение комплексной системы обслуживания оборудования по техническому состоянию.

Функциональные возможности прибора

При помощи переносного измерительного прибора марки ViPen-2 производится полный цикл сбора, обработки и анализа вибрационных сигналов в стандартном и расширенных диапазонах частот:

  • Регистрация временной формы сигнала от встроенного акселерометра в трех разных диапазонах частот.
  • Представление и анализ полученных вибрационных сигналов в размерности виброускорения, виброскорости и виброперемещения.
  • Определение основных интегральных параметров всех представлений вибрационных сигналов, таких как мгновенное значение, пик-пик, размах, среднее значение, СКЗ.
  • Расчет и анализ спектров вибрационных сигналов с максимальным разрешением до 3200 линий в спектре.

В программное обеспечение прибора ViPen-2 дополнительно встроены автоматизированные алгоритмы для проведения оперативной оценки технического состояния и диагностики дефектов подшипников качения.

Для расширения возможностей диагностики оборудования «на месте», контроля технологических параметров, особенно контроля технического состояния подшипников качения, прибор ViPen-2 оснащен встроенным датчиком температуры (пирометром), предназначенным для дистанционного контроля температуры оборудования.

Функция диагностики подшипников качения

Оценка технического состояния подшипников качения проводится в ViPen-2 автоматически. На экране управляющего смартфона состояние подшипника отображается графическим символом вращающегося подшипника качения.

По результатам диагностики подшипник относится к одной из трех категорий технического состояния:

  • Хорошее состояние подшипника, в этом случае символ подшипника на экране вращается быстро.
  • Удовлетворительное состояние, обнаружены дефекты, подшипник на экране вращается медленно.
  • Предаварийное состояние, символ подшипника на экране мигает и не вращается.

Информация о результатах вибрационной диагностики подшипника качения в приборе ViPen уточняется оперативными данными о температуре подшипникового узла, измеряемой при помощи встроенного в прибор пирометра.

Увеличение температуры подшипника практически всегда связано с возникновением проблем со смазкой или наличием серьёзных дефектов внутри самого подшипника на поверхностях качения.

Использование прибора ViPen-2 в качестве интеллектуального датчика для систем управления эксплуатацией оборудования

Прибор ViPen-2 можно использовать в качестве универсального анализатора вибрационных сигналов. По цене такое предложение будет в разы дешевле других функциональных аналогов.

Наиболее эффективно использовать ViPen-2 как интеллектуальный датчик в составе комплексных систем управления эксплуатацией оборудования. В этом случае измерение параметров оборудования производится в стандартном диапазоне частот 10÷1000Гц или в дополнительных диапазонах частот, в зависимости от типа контролируемого оборудования.

Возможна передача информации о техническом состоянии оборудования на общий сервер системы управления ремонтами оборудования.

Проведение измерения вибрации

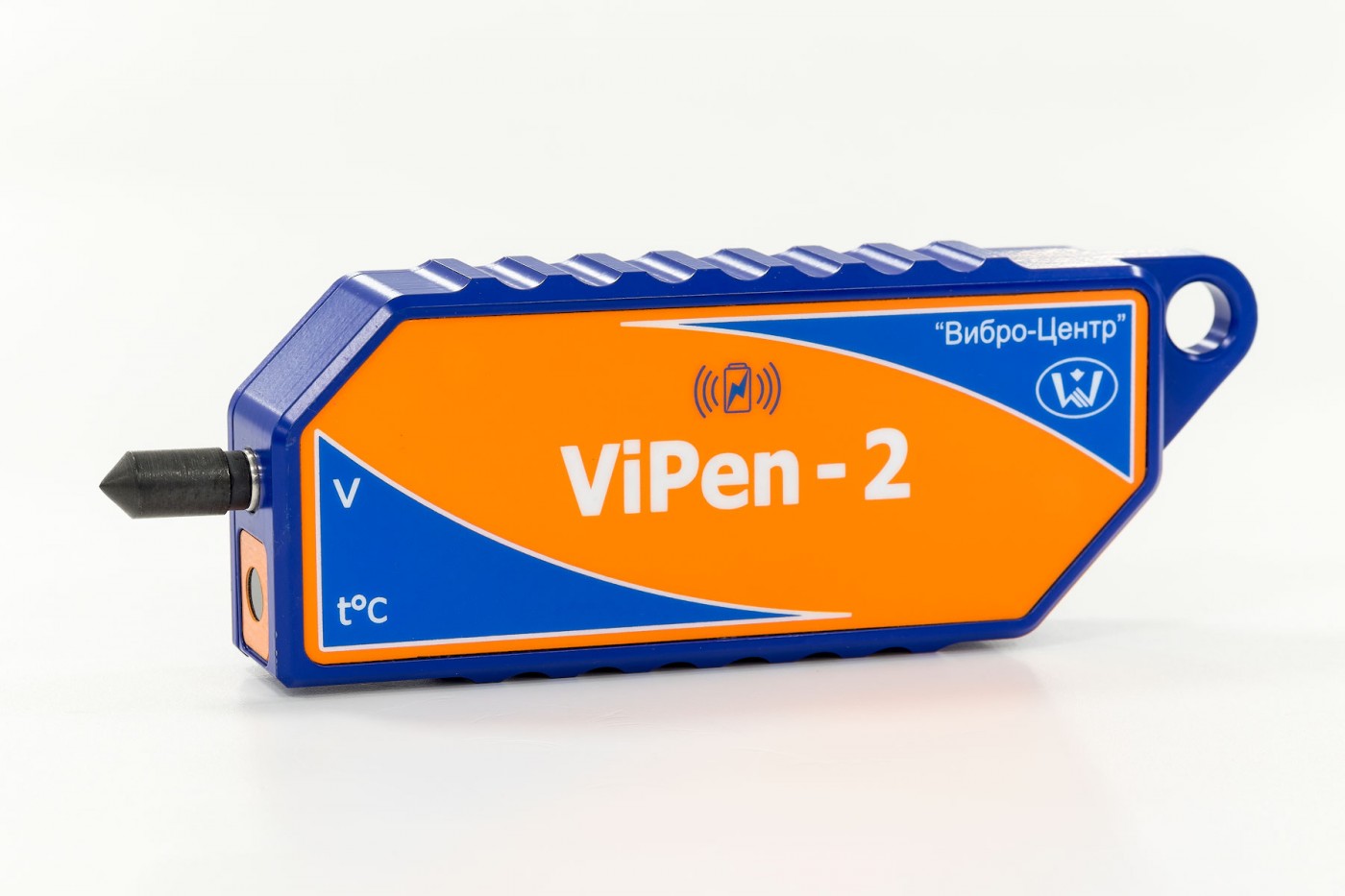

Измерение вибрации контролируемого оборудования прибором марки ViPen-2 производится с использованием контактного щупа или блока магнитного крепления, входящих в состав поставки. Они предназначены для использования на ровных и криволинейных поверхностях оборудования и фиксируются на корпусе прибора при помощи резьбового отверстия.

Характеристики Значения
Частотный диапазон работы, Гц 0,5 ÷ 10000
Поверенный диапазон работы, Гц 10 ÷ 1000
Диапазон измерения СКЗ виброскорости, мм/сек 1 ÷ 100
Диапазон измерения виброускорения, Пик, м/с2 1 ÷ 100
Диапазон измерения виброперемещения, Размах, мкм 10 ÷ 500
Диапазон измерения температуры, OC -50 ÷ 300
Температура эксплуатации прибора, OC -20 ÷ +50
Размеры ViPen-2, мм 22*54*128
Масса прибора без магнита, г 220



1. Прибор «ViPen-2» - 1шт.;
2. Щуп с резьбой М5 – 1шт.;
3. Магнит с резьбой М5 – 1шт.;
4. Беспроводное зарядное устройство с кабелем USB и блоком питания – 1шт.;
5. Сумка для переноски – 1шт.;
6. Руководство по эксплуатации – 1экз.;
7. Паспорт на прибор – 1экз.;
8. Свидетельство о поверке – 1экз..
