Кабельный тестер MI 2014 базовая комплектация

  • Производитель Metrel
  • Производство: Словения

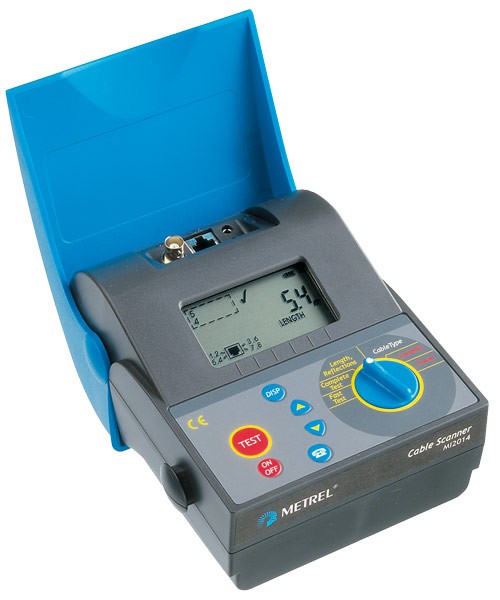

MI 2014 Cable Scanner - тестер кабельных сетей Metrel (MI2014)

Особенности MI 2014 Cable Scanner тестера кабельных сетей

  • Простой в использовании прибор для тестирования локальных сетей. 
  • Позволяет определять расстояние до повреждения или измерять длину кабеля (результат отображается в числовой форме). 
  • Обнаружение таких неисправностей, как: перекрестные пары, перекрестные помехи, короткое замыкание, несогласованные пары, плохие контакты, отсутствие экрана и т. д. 
  • В стандартный комплект входят заглушки для быстрой и простой нумерации розеток. 
  • Опционально - устройство для аудиосвязи операторов через испытуемый кабель. 
  • Питание: аккумуляторы, размеры: 156 х 100 х 190 мм.

 Назначение тестера MI2014

MI2014 CableScanner – компактный прибор, предназначенный для быстрого тестирования локальных сетей. Прибор применим для тестирования экранированных и неэкранированных кабелей (UTP и STP), кабелей с витыми жилами и коаксиальных кабелей. Используя Cable Scanner, оператор может провести тестирование правильности разводки, измерить длину кабеля, обнаружить повреждения, идентифицировать кабели. Прибор имеет оптимальный функциональный набор и прост в использовании.

Функции тестера MI 2014

  • Быстрое тестирования кабеля без удаленного устройства: измерение длины кабеля, обнаружение повреждений.
  • Полный тест с использованием удаленного устройства: измерение длины кабеля, нахождение и определение типа неисправности.
  • Обнаружение и измерение амплитуды отражений в кабеле, точное измерение длины кабеля.
  • Функция локатор для идентификации кабелей.
  • Трассировка кабеля с помощью опционального трассера.

 Обнаружение таких неисправностей MI 2014

  • перекрестные пары,
  • перекрестные помехи,
  • короткое замыкание,
  • несогласованные пары, плохие контакты, отсутствие экрана и т. д.

 Отличительные особенности тестера MI 2014

  • Работа прибора основана на применении профессионального динамического рефлектометра с регулируемой скоростью распространения NVP.
  • Быстрое обнаружение неисправностей: обрывов, коротких замыканий, перекрёстных и несогласованных пар, плохих контактов, дефектов экрана и тому подобных повреждений.
  • Тоновый генератор в комбинации с приемным устройством обеспечивает поиск пар в многожильном кабеле.
  • Опциональный комплект S2004 обеспечивает функцию голосового дуплексного соединения с удаленным оператором, что значительно сокращает время измерений.
  • Основной комплект поставки содержит набор локаторов для идентификации кабелей.
  • Встроенные базы стандартов и типов кабелей.

 Технические характеристики тестера MI 2014


Диапазон измерений
Разрешение:
Погрешность:

Кабель с витыми жилами




Длина кабеля
0,0 … 99,9 м
100 … 300 м
0,1 м
1 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.+ 1 емр)
Амплитуда
- 99 … 100 %
1%
±(5 % от измер.+ 5 емр)

Коаксиальный кабель

Длина кабеля
0,0 … 99,9 м
100 … 300 м
0,1 м
1 м
±(3 % от измер.+ 5 емр)
±(5 % от измер.)
Амплитуда
- 99 … 100 %
1%
±(5 % от измер.+ 5 емр)

Общие данные

Габариты
156x100x190 мм
Масса
1 кг

Физические характеристики

Габариты            156x100x190 мм
Масса                    1 кг
Снят с производства
