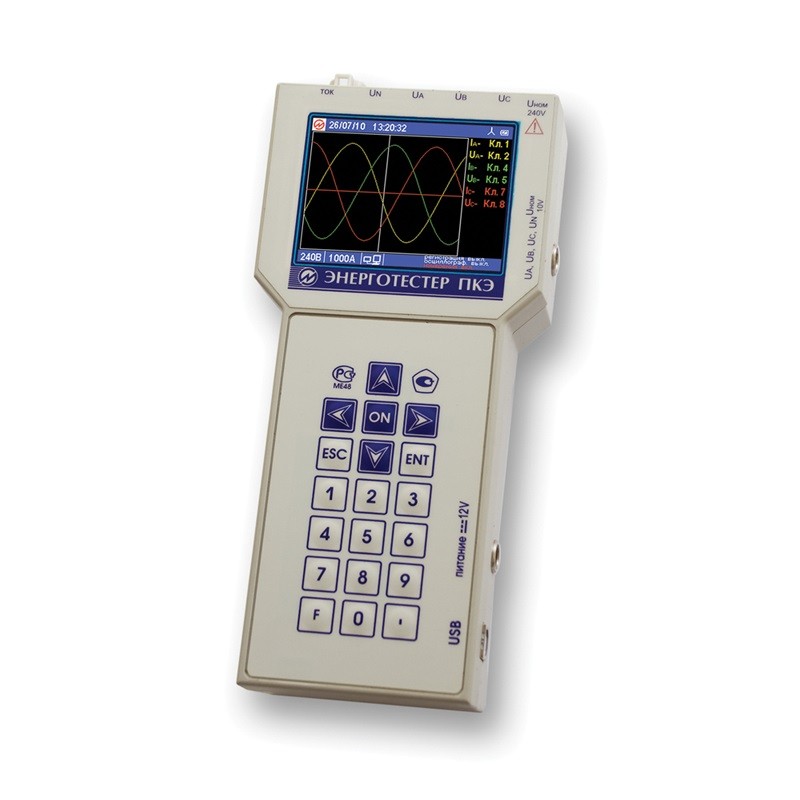

| Измеряемые величины |
Диапазоны измерений |
Пределы и вид допускаемой основной погрешности измерений |
Примечание |
| Среднеквадратическое значение силы переменного тока (I), А |
- |
Oтносительная, % |
- |
| от 0,0 Iн до 2Iн |
±[0,1+0,01(Iн/I-1)]I
±[0,2+0,02(Iн/I-1)]II
±[0,5+0,05(Iн/I-1)]III |
| от 0,05 Iн до 2Iн |
±[1,0+0,05(Iн/1-1)]IV
±[2,0+0,1 (Iн/I-1)]V |
| Среднеквадратическое значение основной (первой) гармоники тока (I1), А |
- |
Oтносительная, % |
- |
| от 0,0 Iн до 2Iн |
±[0,1+0,01(Iн/I1-1)]I
±[0,2+0,02(Iн/I1-1)]II
±[0,5+0,05(Iн/I1-1)]III |
| от 0,05 Iн до 2Iн |
±[1,0+0,05(Iн/I1-1)]IV
±[2,0+0,1 (Iн/I1-1)]V |
| Угол фазового сдвига между основными гармоническими составляющими |
от 0 до 360 |
Aбсолютная, граду
±0,2 I II±0,5III IV V |
0,2 Iн ≤ I ≤ 2 Iн 0,2 Uн≤ U ≤ 2Uн |
| Активная электрическая мощность [Р], Вт |
от 0,01Рн до 2,25Рн |
Oтносительная, % |
Pн = Qн = Sн = Uн*Iн;
0,1 Uн ≤U ≤1,5Uн |
|
±0,1 I ±0,2 II ±0,5 III ±1,0 IV; ±2,0 V
±0,2 I ±0,4II ±1,0 III
|
Kp = 1 0,05 Iн < I< 1,5 Iн
0,01 Iн < I < 0,05 Iн |
±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 % I ±0,5 % II |
0,5 < |Kp| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн 0.02 Iн ≤I ≤0.1 Iн |
±[0,25+0,02(Pн/P -1)] I
±[0,5+0,05(Pн/P -1)] II
±[1,0+0,1(Pн/P-1)] III
±[2,0+0,1(Pн/P-1)] IV |
0,2 ≤ |KP| < 0,5
0.1 IH≤I≤1.5 Iн |
| Реактивная электрическая мощность, рассчитываемая геометрическим методом [Q], вар, |
от 0,01 Qн до 2,25 Qн |
Oтносительная, % |
0,1 Uн≤U≤1,5Uн |
±0,2 I±0,5 II ±1,0 III ±2,0 IV,V
±0,3 I ±0,75 II ±1,5 III |
KRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,02 Iн≤I≤0,05 Iн |
±0,2 I ±0,5 II ±1,0 III ±2,0 IV ±4,0 V
±0,3 I ±0,75 II ±1,5 III |
0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0.05 Iн ≤I ≤0,1 Iн |
| ±0,3 I ±0,75 II ±1,5 III ±2,5 IV ±4,0 V |
0,25 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 Iн |
| Реактивная электрическая мощность основной гармонической составляющей [Q1], вар |
от 0,01 Qн до 2,25 Qн |
Oтносительная, % |
0,1 Uн≤U≤1,5Uн |
±0,1 I±0,2 II ±0,5 III ±1,0 IV±2,0 V
±0,2 I ±0,4 II ±1,0 III |
KRP = 1
0,05 Iн≤I≤ 1,5 Iн
0,01 Iн≤I≤0,05 Iн |
±0,15 I ±0,3 II ±1,0 III ±2,0 IV ±4,0 V
±0,25 I ±0,50 II |
0,5 < |KRP| ≤ 1,0
0,1 Iн ≤I ≤1,5 Iн
0,02 Iн ≤I ≤0,1 Iн |
±[0,25+0,02(Qн/Q - 1)] I
±[0,5+0,05(Qн/Q - 1)] II
±[1,0+0,1(Qн/Q-1)] III
±[2,0+0,1 (Qн/Q - 1)] IV |
0,2 ≤|KRP|≤ 0,5
0,1 Iн≤I≤1,5 Iн |
| Полная электрическая мощность [S], В-А |
от 0,01 Sн до 2,25 Sн |
Oтносительная, % |
0,01Iн≤I≤1,5Iн
0,1Uн≤U≤ 1,5Uн |
±0,2 I, II ±1,0 III ±2,0 IV
±0,2 I, II ±2,0 III ±4,0 IV |
от 0,1 Sн до 2,25 Sн
от 0,01 S н до 0,1 Sн |
| Коэффициент мощности [Кp] |
от-1,0 до +1,0 |
Aбсолютная
±0,01 I, II ±0,04 III, IV |
от 0,05Рн до 2,25Рн
0,01 Iн≤ I ≤1,5Iн
0,1Uн≤U≤ 1,5Uн |
| Активная электрическая энер-гия, прямого и обратного направления, кВт-ч |
- |
Пределы допускаемой относительной погрешности измерения активной электрической энергии равны пределам допускаемой относительной погрешности измерения активной электрической мощности для этой модификации прибора |
| Реактивная электрическая энергия, прямого и обратного направления, квар ч |
- |
Пределы допускаемой относительной погрешности измерения реактивной электрической энергии равны пределам допускаемой относительной погрешности измерения реактивной электрической мощности для этой модификации прибора |
| Суммарный коэффициент гармонических составляющих тока IV [KI], % |
от 0 до 200 |
- |
при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 Iн |
| Aбсолютная, % ±0,05 |
КI≤1.0 |
| Oтносительная, % ±5,0 |
КI≥1.0 |
| Коэффициент гармонической составляющей тока порядка h,IV (KI(h)), % |
от 0 до 100 |
- |
h от 2 до 50
при использовании БТТ
0,01 Iн≤ I ≤ 2 Iн
при использовании токоизмерительны х клещей
0,1 Iн≤ I ≤ 2 Iн |
| Aбсолютная, % ±0,05 |
КI(h)≤1.0 |
| Oтносительная, % ±5,0 |
КI(h)≥1.0 |
| Ток прямой последовательности, нулевой последовательности и обратной последовательности по первой гармонике, А |
от 0 до 2 Iн |
Aбсолютная, А |
- |
| ±0,01 Iн I, II |
0,01 Iн≤ I ≤2 Iн |
| ±0,02 Iн III, IV, V |
0,05 Iн≤ I ≤2 Iн |
| Среднеквадратическое значение силы тока нейтрального провода, А |
от 0 до 2 Iн |
Aбсолютная, А |
- |
| ±0,01 Iн I, II |
0,01 Iн≤ I ≤2 Iн |
| ±0,02 Iн III, IV, V |
0,05 Iн≤ I ≤2 Iн |
| Активная мощность прямой последовательности, нулевой последовательности и обратной последовательности, Вт |
от O.O1 IнUн до 1.5 IнUн |
Aбсолютная, Вт
±0,01 РнI, II ±0,02РнIII, IV, V |
0,1 Iн≤ I ≤2 Iн |
|
Примечания:
1. Iн - номинальный ток Прибора определяется номинальным значением тока первичного преобразователя тока из комплекта поставки (токоизмерительные клещи или блок трансформаторов тока) из ряда 0.1 А, 0.5 А, 1 А, 5 А, 10 А, 30 А, 50 А, 100 А, 300 А, 500 А, 1000 А, 3000 А, 5000 А.
2. KRP = Q/S - коэффициент реактивной мощности.
3. I При использовании Прибора с БТТ;
II При использовании Прибора с токоизмерительными клещами класса точности 0,2;
III При использовании Прибора с токоизмерительными клещами класса точности 0,5;
IV При использовании Прибора с токоизмерительными клещами класса точности 1,0;
V При использовании Прибора с гибкими токоизмерительными клещами класса точности 2,0.
4. VI Измерение суммарного коэффициента гармонических составляющих и индивидуальных гармонических составляющих сигналов проводятся в соответствии ГОСТ Р 51317.4.30, ГОСТ Р 51317.4.7 на основе среднеквадратических значений гармонических подгрупп тока.
|
