Прорыв-Т-А с токовыми клещами Прорыв-КТ5 прибор для измерения показателей качества электрической энергии

Код: 57418

Описание в PDF

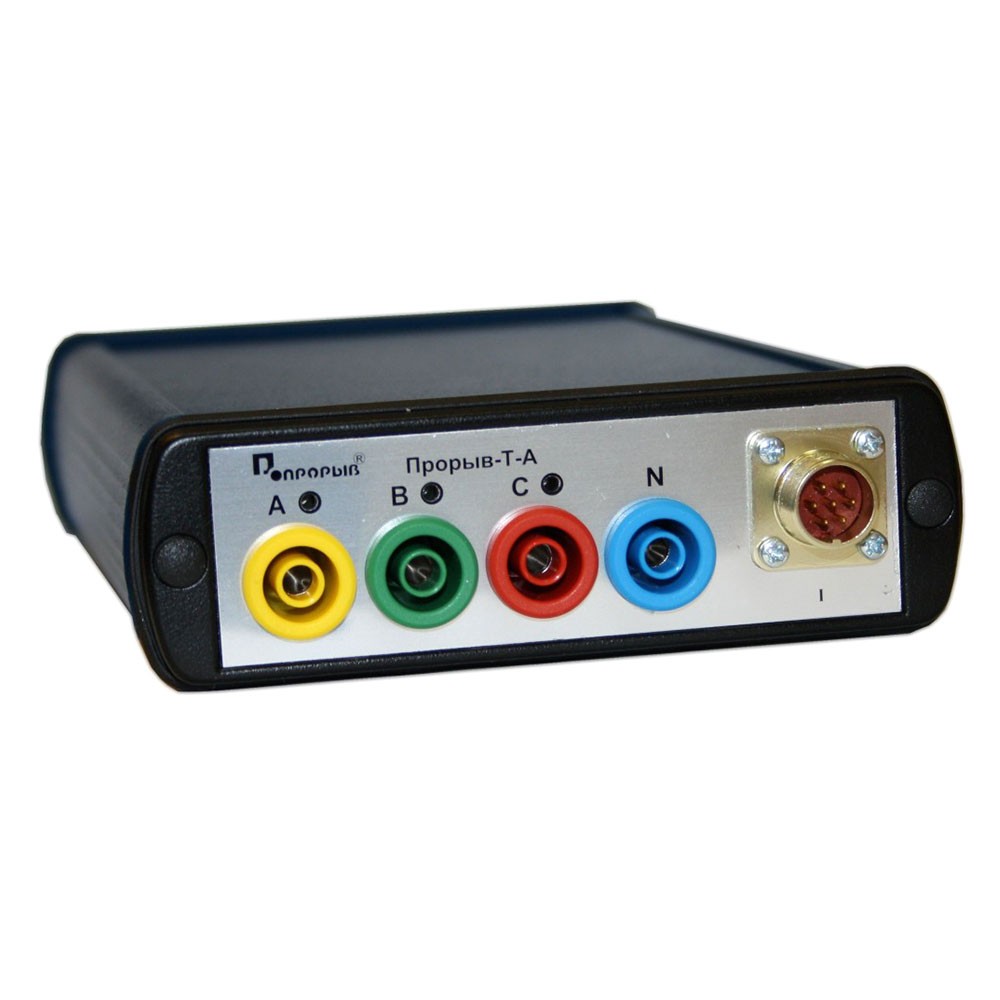

Прорыв-Т-А с токовыми клещами Прорыв-КТ5, фото 1

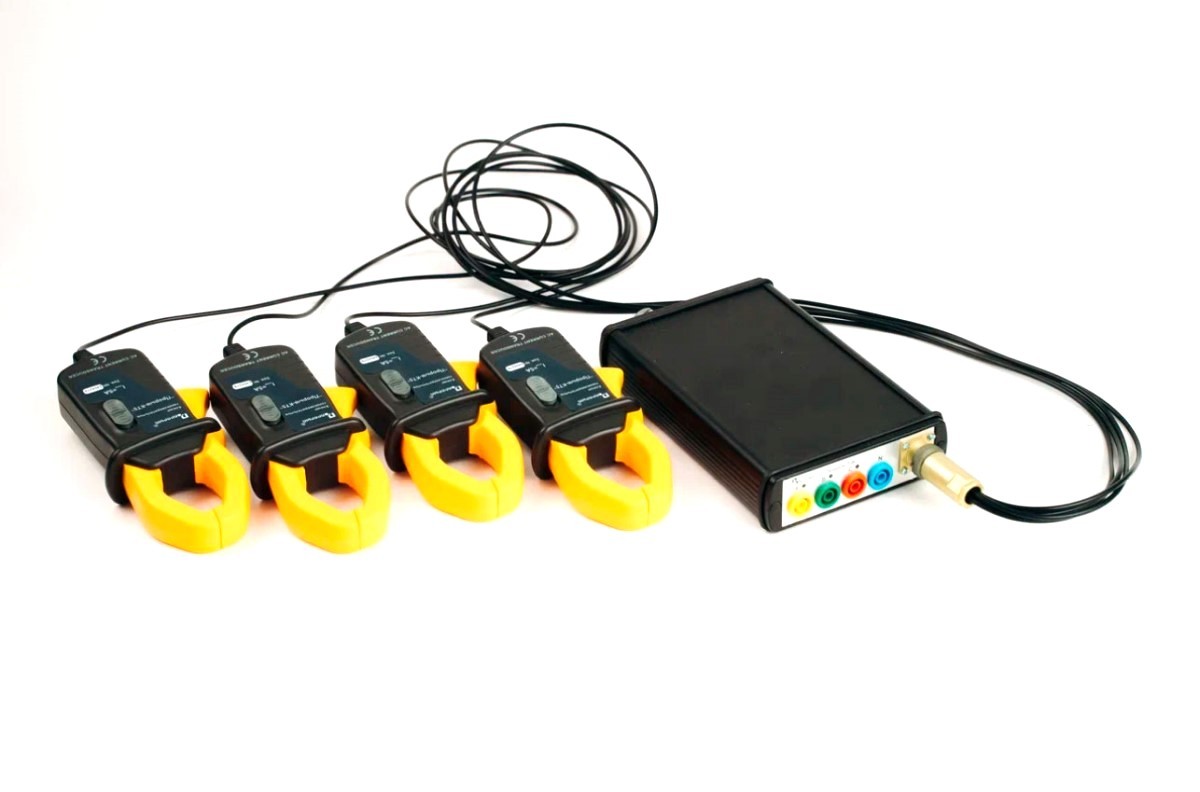

Прорыв-Т-А с токовыми клещами Прорыв-КТ5, фото 2

Прорыв-Т-А с токовыми клещами Прорыв-КТ5

Бренд: Прорыв НПП
Госреестр 58232-14
Межповерочный интервал 48 месяцев
Гарантия 3 года

Прибор «Прорыв-Т-А» в комплекте с токоизмерительными клещами номинального значения 5 А, диапазоном 0,1 А-10 А предназначен для измерения и регистрации характеристик напряжения, силы тока, активной, реактивной и полной мощности, а также временных характеристик и показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 32144-2013, ГОСТ 33073-2014, ГОСТ 30804.4.30-2013, класс А, ГОСТ IEC 61000-4-30-2017 (пп. 5.1, 5.2, 5.3, 5.4, 5.5, 5.7, 5.8, 5.9, 5.10, 5.11, 5.12), класс А, в однофазных и трехфазных (трех- и четырехпроводных) электрических сетях и системах электроснабжения с номинальной частотой 50 Гц.

Электропитание приборов осуществляется напряжением переменного тока	в диапазоне от 85 В до 265 В и частотой в диапазоне от 45 Гц до 55 Гц.
Мощность, потребляемая прибором по цепям питания	не более 2 В·А.
Номинальное значение измеряемого фазного/междуфазного напряжения Uном определяется схемой подключения и может составлять:	220/(220·) В; (100/ ) /100 В.
Номинальное значение измеряемого среднеквадратического значения силы тока Iном определяется подключенными токоизмерительными клещами и может составлять:	5 А;
Номинальное значение частоты электропитания fnom:	50 Гц
Предельные значения полной однофазной, трехфазной электрической мощности в заданной полосе частот S(f), В·А:	3300 (при Iном = 5 А)
Предельные значения активной однофазной, трехфазной электрической мощности в заданной полосе частот P(f), В·А:	3300 (при Iном = 5 А)
Предельные значения реактивной однофазной, трехфазной электрической мощности в заданной полосе частот Q(f), В·А:	3300 (при Iном = 5 А)
Рабочие условия эксплуатации:	температура окружающей среды от -40 0С до +55 0С; относительная влажность не более 90 % при 30 0С; атмосферное давление от 70 кПа до 106,7 кПа.
Габаритные размеры для всех модификаций, кроме «Прорыв-Альфа»	длина – не более 188 мм; ширина – не более 114 мм; высота – не более 40 мм.
Средний срок службы	не менее 10 лет.
Средняя наработка на отказ	не менее 70000 ч.

1. Прибор для измерения показателей качества электрической энергии Прорыв-Т-А - 1 шт.;
2. Клещи токоизмерительные Прорыв-КТ5 - 4 шт.;
3. Зажим типа «крокодил» - 4 шт.;
4. Преобразователь интерфейса RS485-USB - 1 шт.;
5. Внешняя активная антенна (GPS/ГЛОНАСС) - 1 шт.;
6. Кабель соединительный - 4 шт.;
7. Кабель электропитания - 1 шт.;
8. Программное обеспечение - 1 шт.;
9. Упаковочная коробка - 1 шт.;
10. Формуляр - 1 шт.;
11. Методика поверки - 1 шт.;
12. Руководство пользователя - 1 шт.
