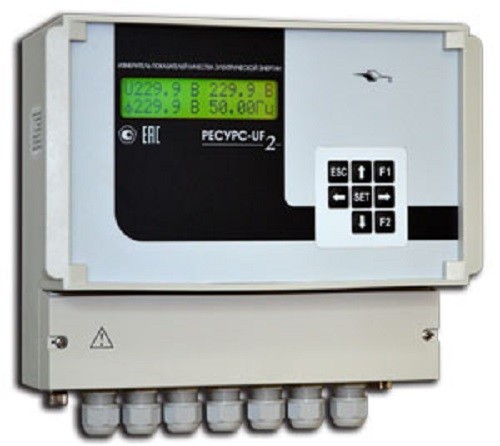

| Измеряемый параметр |
Диапазон измерений |
Пределы допускаемой погрешности:
абсолютной Δ,
относительной δ, %
приведенной γ , % |
Примечание |
| Среднеквадратическое значение напряжения, В |
(0,01 - 1,5)·Uном |
±0,1 (γ) |
γ относительно Uном
Uном= 57,735/100 В
220/380 В |
| Частота f, Гц |
42,5 - 57,5 |
±0,01 (Δ) |
- |
| Коэффициент искажения синусоидальности кривой напряжения KU, % |
0,5 - 30 |
±0,05 (Δ) |
KU < Uном /U(1) |
| ±5 (δ) |
KU ≥ Uном /U(1) |
| Коэффициент n-ой гармонической составляющей напряжения KU(n), % |
0,1 - 30 |
±0,05 (Δ) |
KU(n) < Uном/U(1) |
| ±5 (δ) |
KU(n) ≥ Uном/U(1) |
| Коэффициенты несимметрии напряжений по обратной и нулевой последовательностям, % |
0 - 20 |
±0,15 (Δ) |
- |
| Длительность провала и прерывания напряжения, с |
0,01 - 60 |
±0,02 (Δ) |
- |
| Глубина провала напряжения, % |
10 - 100 |
±0,2 (Δ) |
- |
| Длительность перенапряжения, с |
0,01 - 60 |
±0,02 (Δ) |
- |
| Коэффициент перенапряжения |
1,1 - 2,0 |
±0,002 (Δ) |
- |
| Кратковременная доза фликера |
0,2 - 10 |
±5 (δ) |
- |
| Среднеквадратическое значение силы тока, А |
(0,01 - 1,2)·Iном |
±0,2 (γ) |
γ относительно Iном;
Iном =1 A; 5 A |
| Коэффициент искажения синусоидальности кривой тока KI, % |
0,1 - 100 |
±0,15 (Δ) |
KI< 3 |
| ±5 (δ) |
KI≥ 3 |
| Коэффициент n'ой гармонической составляющей тока KI(n), % |
0,2 - 50 |
±0,15 (Δ) |
KI(n)< 3 |
| ±5 (δ) |
KI(n)≥ 3 |
| Угол фазового сдвига между напряжением и током основной частоты |
±180° |
±0,1° (Δ) |
- |
| Активная мощность, Вт |
- |
±0,2 (γ) |
γ относительно Sном |
| Реактивная мощность, вар |
- |
±0,5 (γ) |
γ относительно Sном |
| Полная мощность, В·А |
- |
±0,5 (γ) |
γ относительно Sном |
| Активная энергия, Вт·ч |
- |
±5 (δ) |
- |
| Реактивная энергия, вар·ч |
- |
±1 (δ) |
- |
| Текущее время, с |
- |
±20 |
При работе с устройством синхронизации времени (GPS/ГЛОНАСС-приёмник). Погрешность по отношению к времени «Национальной шкалы координированного времени Российской Федерации UTC (SU)» |
| Интервал времени (ход часов), с/сут |
- |
±1 |
Без устройства синхронизации времени (GPS/ГЛОНАСС-приёмник) |
Примечания:
1 U(1)– среднеквадратическое значение напряжения основной частоты
2 Sном – номинальное значение полной однофазной (Sном= Uном ·Iном) или трёхфазной (Sном = 3·Uном ·Iном) мощности |
| 1) Полный перечень метрологических характеристик приведён в эксплуатационной документации на прибор |
| Хранение результатов измерений |
| Параметры электрических величин с временем измерения 1 минута |
Не менее 7 суток |
| Параметры электрических величин с временем измерения 10 минут |
Не менее 15 суток |
| Статистические характеристики показателей качества электрической энергии за 1 сутки |
Не менее 3 месяцев |
| Статистические характеристики показателей качества электрической энергии за 7 суток |
Не менее 1 года |
| Параметры провалов напряжения, перенапряжений и прерываний напряжения |
Не менее 100 событий |
| Кратковременная доза фликера |
Не менее 35 суток |
| Профили мощностей с временем измерения 30 минут |
Не менее 3 месяцев |
| Параметры энергии за 1 сутки |
Не менее 1 года |
| Параметры энергии за расчётный период |
Не менее 1 года |
| Гистограммы провалов и перенапряжений |
До 30 событий |
| Схемы подключений |
| Входы напряжений |
Трёхфазная четырёхпроводная схема
Трёхфазная трёхпроводная схема
Однофазная двухпроводная схема |
| Входы тока |
Схема с тремя трансформаторами тока
Схема с двумя трансформаторами тока в произвольных фазах |
| Измерительные входы для подключения к трансформаторам напряжения |
| Количество входов |
3 |
| Номинальные среднеквадратические значения фазного/междуфазного напряжений |
57,7/100 В |
| Входное сопротивление |
Не менее 100 кОм |
| Измерительные входы для непосредственного включения по напряжению |
| Количество входов |
3 |
| Номинальные среднеквадратические значения фазного/междуфазного напряжений |
220/380 В |
| Входное сопротивление |
Не менее 400 кОм |
| Измерительные входы тока |
| Количество входов |
3 |
| Количество диапазонов измерений |
2 |
| Номинальное среднеквадратическое значение силы тока |
1 А и 5 А |
| Измерительные входы входное сопротивления |
| Для входов тока с номинальным среднеквадратическим значением силы тока 5 А |
Не более 0,05 Ом |
| Ддля входов тока с номинальным среднеквадратическим значением силы тока 1 А |
Не более 0,25 Ом |
| Общие характеристики |
| Интерфейс |
RS-232 – до 115200 бит/c
RS-485 – до 115200 бит/c |
| Протоколы передачи данных |
«Ресурс»;
МЭК 60870-5-101 |
| Электропитание |
Диапазон напряжения электропитания переменного тока – от 85 до 265 В
Диапазон частоты – от 42,5 до 57,5 Гц
Потребляемая мощность – не более 20 В·А |
| Условия эксплуатации |
Устойчивость к климатическим воздействиям – группа 4 по ГОСТ 22261–94
Диапазон температуры в рабочих условиях эксплуатации – от минус 20 °С до плюс 55 °С |
| Программное обеспечение |
«Монитор Ресурс-UF2» – просмотр оперативных результатов измерений
«Ресурс-UF2 Opera» – архивирование оперативных результатов измерений
«Ресурс-UF2Plus» – работа с архивами результатов измерений
«Ресурс-БРИЗ» – работа в автоматизированных информационно-измерительных системах |
| Габаритные размеры |
290 × 255 × 130 мм |
| Масса |
3 кг |
