КВЦ-120С-0,25 киловольтметр

Описание в PDF

Гарантия 18 месяцев
Бренд СКАТ
Страна бренда: Россия

Киловольтметры цифровые КВЦ-120С-0,25 предназначен для измерений напряжения постоянного тока, измерений среднеквадратических значений напряжения переменного тока, композитного напряжения и суммарного коэффициента гармонических составляющих напряжения переменного тока промышленной частоты.

Киловольтметр применяются в качестве контрольно-измерительных приборов при поверках, испытаниях, исследованиях, технического обслуживания, ремонта и наладки различных высоковольтных электроизмерительных приборов, а также примышленного высоковольтного оборудования и энергоустановок. КВЦ-120С-0,25 может использоваться, как в лабораторных, так и в полевых условиях.

Киловольтметры КВЦ выпускаются в 4-х модификациях (исполнениях), которые отличаются конструкцией высоковольтного делителя в составе высоковольтного измерителя напряжения, максимальными значениями измерения напряжения переменного и постоянного тока, пределами допускаемой относительной погрешности измерений.

КВЦ-120С-0,25 позволяет проводить измерения и испытания с напряжением постоянного и переменного тока от 1 до 120 кВ.

Киловольтметр предназначен для работы при температуре окружающей среды от плюс 10 ºC до плюс 40 ºC и относительной влажности до 80 % при температуре 25 ºC.

Описание киловольтметра КВЦ-120С-0,25:

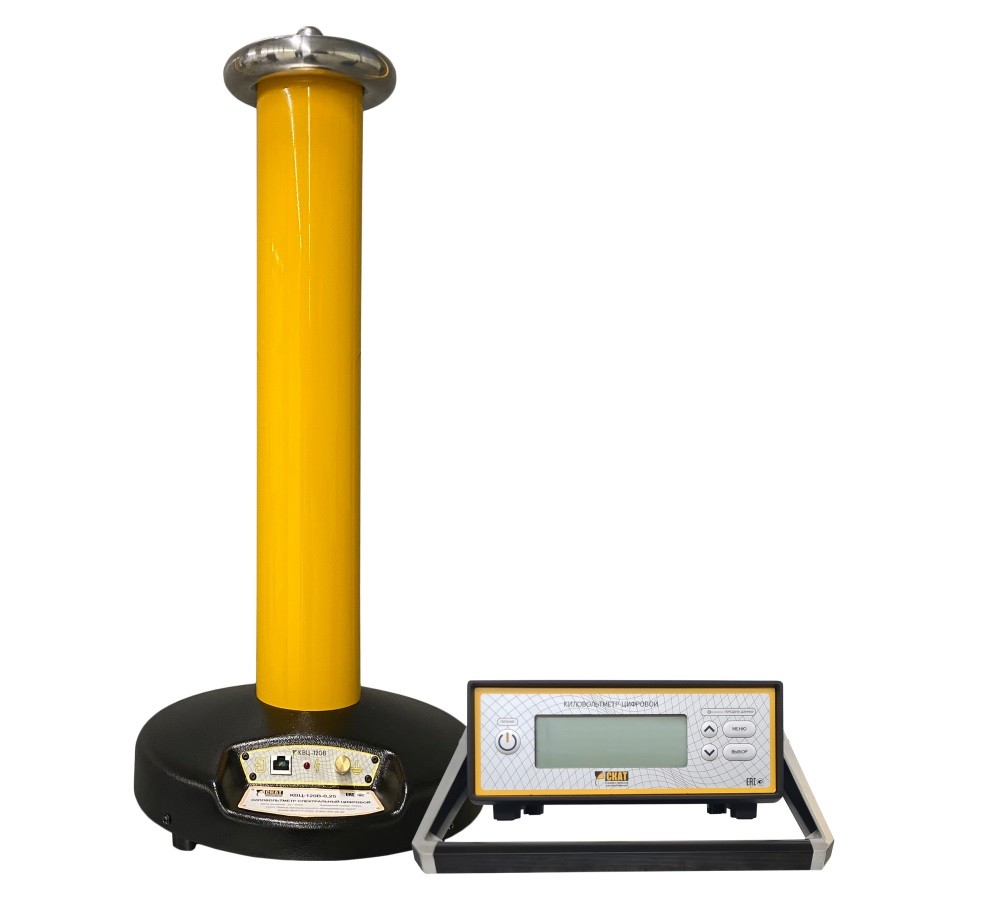

Киловольтметры представляет собой переносное устройство, состоящее из двух блоков: высоковольтного измерителя напряжения и блока индикации. В КВЦ-120С-0,25 высоковольтный измеритель напряжения встроен в блок индикации.

Характеристики		Значения
Диапазон измерения среднеквадратических значений напряжения переменного тока частотой 50 Гц, кВ		от 1 до120
Диапазон измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, кВ		от 1 до 10
Диапазон измерения напряжения постоянного тока, кВ		от 1 до120
Диапазон измерений частоты переменного тока, Гц		от 40 до 65 и/или от 390 до 410
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц	в диапазоне от 40 до 65 Гц	±0,015
	в диапазоне от 390 до 410 Гц	±0,2
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой 50 Гц, %		±0,25
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 40 до 65 Гц, %		0,25 (в диапазоне от 1 до 10 кВ)
Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока частотой от 390 до 410 Гц, %		±0,25 (в диапазоне от 1 до 10 кВ)
Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, %		±0,25
Диапазон измерения суммарного коэффициента гармонических составляющих напряжения, Ku		от 0,5 до 30
Пределы допускаемой абсолютной погрешности измерения суммарного коэффициента гармонических составляющих напряжения Ku(n) < 3 %		±0,15
Пределы допускаемой относительной погрешности измерения суммарного коэффициента гармонических составляющих напряжения при Ku(n) ≥ 3 %		±5
Общие характеристики
Параметры электрического питания	номинальное напряжение сети переменного тока, В	220
	номинальная частота сети переменного тока, Гц	50
Входное сопротивление по постоянному току, МОм		500 ±10 %
Потребляемая мощность от сети переменного тока В·А, не более		15
Габаритные размеры (длина × ширина × высота) высоковольтного измерителя напряжения, мм, не более		300 × 300 × 800
Габаритные размеры (длина × ширина × высота) блока индикации, мм, не более		310 × 280 × 120
Масса высоковольтного измерителя напряжения, кг, не более		6,4
Масса блока индикации для всех модификаций киловольтметра, кг, не более		3,8
Условия эксплуатации	температура окружающей среды, °С	от +5 до +40
	относительная влажность при температуре +25 ºС, %, не более	80
	атмосферное давление, кПа	от 84 до 106
Средняя наработка на отказ в нормальных условиях применения, ч, не менее		5000
Средний срок службы, лет, не менее		5
