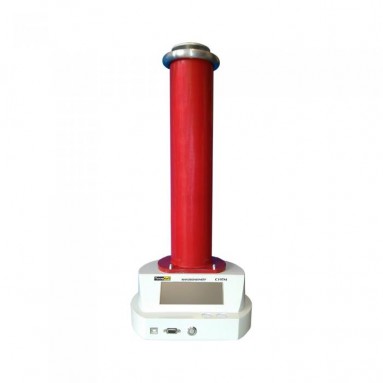

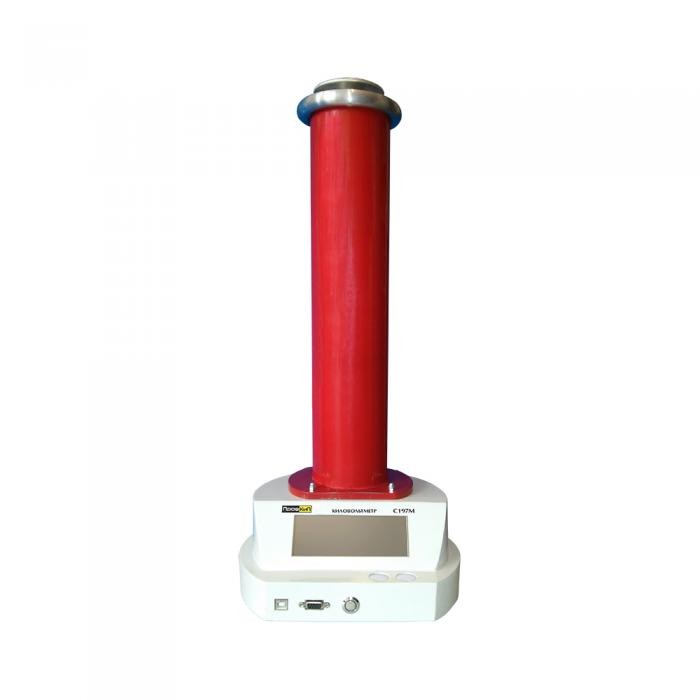

Киловольтметр ПрофКиП С197М предназначен для измерения высокого напряжения постоянного и переменного тока, двухпредельный.
|
Параметры |
Значения |
|
Диапазон измерения действующих значений напряжения переменного тока частотой 50 Гц |
0.1000 кВ … 40.000 кВ |
|
Диапазон измерения напряжения постоянного тока |
0.1000 кВ … 50.000 кВ |
|
Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц 0.1000 кВ … 10.000 кВ 10.001 кВ … 40.000 кВ |
±[0.5 + 0.05 ( | Xк/x | - 1)]% ±[0.5 + 0.02 ( | Xк/x | - 1)]% |
|
Пределы допускаемой относительной погрешности измерения напряжения постоянного тока 0.1000 кВ … 10.000 кВ 10.001 кВ … 50.000 кВ |
±[0.5 + 0.05 ( | Xк/x | - 1)]% ±[0.5 + 0.02 ( | Xк/x | - 1)]% |
|
Входное сопротивление постоянному току |
353 МОм ±2% |
|
Время установления рабочего режима |
не более 5.0 с |
|
Количество диапазонов измерения |
2 |
|
Режим переключения пределов измерения |
автоматический |
|
Максимальное время работы |
8 часов с последующим отключением на 1 час |
| Температура окружающего воздуха | 5°С … 40°С |
| Относительная влажность воздуха | 30% … 80% |
| Атмосферное давление | 84 кПа … 106.7 кПа |
| Средняя наработка на отказ | не менее 8 000 часов |
| Средний срок службы | не менее 7 лет |
| Степень защиты | IP54 |
| Питание | 220 В ±22 В, 50 Гц ±0.5 Гц |
| Максимальная потребляемая мощность | 20 ВА |
| Габаритные размер | 250х220х575 мм |
| Вес | 4 кг |
