АВЭМ-4-03 (без оптического выхода) вольтметр

Код: 99746

Описание в PDF

Бренд: Авиаагрегат-Н
Страна бренда: Россия
Госреестр 68776-17
Межповерочный интервал 24 месяца
Гарантия 1 год

Назначение вольтметра АВЭМ-4-03 (без оптического выхода):

Вольтметр АВЭМ-4 предназначен для:

измерений напряжения постоянного и переменного тока;
измерений частоты.

Описание вольтметра АВЭМ-4-03 (без оптического выхода):

Приборы измерительные АВЭМ-4 представляют собой комбинацию высоковольтного делителя напряжения и подключенного к его выходу измерительного блока.

Принцип действия приборов заключается масштабном преобразовании (уменьшении) высокого входного напряжения в заданное число раз с помощью делителя и последующего измерения его выходного напряжения. Измерительный блок преобразовывает входной аналоговый сигнал напряжения с нижнего плеча делителя с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.

Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или по оптоволоконному кабелю (порт оптоволоконной связи устанавливается опционально по запросу заказчика).

Основные узлы приборов: делитель напряжения, блок нормализации сигналов, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор.

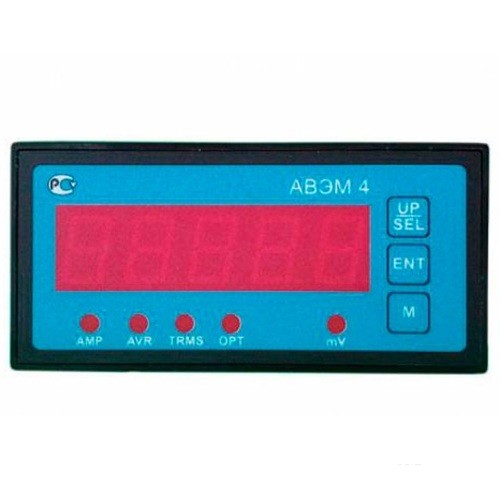

Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещены разъемы питания, интерфейсов связи и клеммы подключения измеряемого сигнала.

Параметр		АВЭМ-4-01 (без оптического выхода)		АВЭМ-4-02 (без оптического выхода)		АВЭМ-4-03 (без оптического выхода)
		АВЭМ-4-01 (с оптическим выходом)		АВЭМ-4-02 (с оптическим выходом)		АВЭМ-4-03 (с оптическим выходом)
Измерение напряжения постоянного тока	Диапазон измерения, В	От 0,005 до 0,01	От 0,01 до 10	От 0,01 до 0,1	От 0,1 до 100	От 0,1 до 1	От 1 до 1000
	Пределы допускаемой относительной погрешности измерения напряжения, %	±1	±0,1	±1	±0,1	±1	±0,1
Измерение напряжения переменного тока	Диапазон измерения, В	От 0,005 до 0,01	От 0,01 до 10	От 0,01 до 0,1	От 0,1 до 100	От 0,1 до 1	От 1 до 1000
	Пределы допускаемой относительной погрешности измерения напряжения, %	±1	±0,1	±1	±0,1	±1	±0,1
Параметры электрического питания	Напряжение переменного тока, В	От 198 до 242
	Частота переменного тока, Гц	От 45 до 55
Входное сопротивление постоянному току, МОм		Не менее 1
Габаритные размеры, мм		100 × 96 × 48
Масса, кг		0,4
Рабочие условия измерений	Температура окружающего воздуха, °С	От +10 до +30
	Относительная влажность воздуха, %	До 80 при температуре +25°С
Последовательные интерфейсы		Оптический канал (в соответствующей модификации); RS-485
Приведены амплитудные значения напряжения переменного тока. Диапазон частот напряжения переменного тока от 40 до 60 Гц

1. Вольтметр АВЭМ-4-03 (без оптического выхода) - 1 шт.;
2. Беспроводной интерфейс - 1 шт.;
3. Клеммник «Измерение» - 2 шт.;
4. Клеммник «Питание» - 1 шт.;
5. Клеммник «RS485» - 1 шт.;
6. Система крепления к щиту - 1 шт.;
7. Упаковка - 1 шт.;
8. Руководство по эксплуатации - 1 шт.;
9. Паспорт - 1 шт.;
10. Методика поверки - 1 шт.
