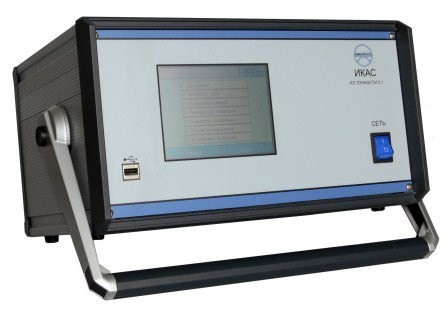

Измерительный комплекс активного сопротивления ИКАС-8 мост постоянного тока для измерения сопротивления

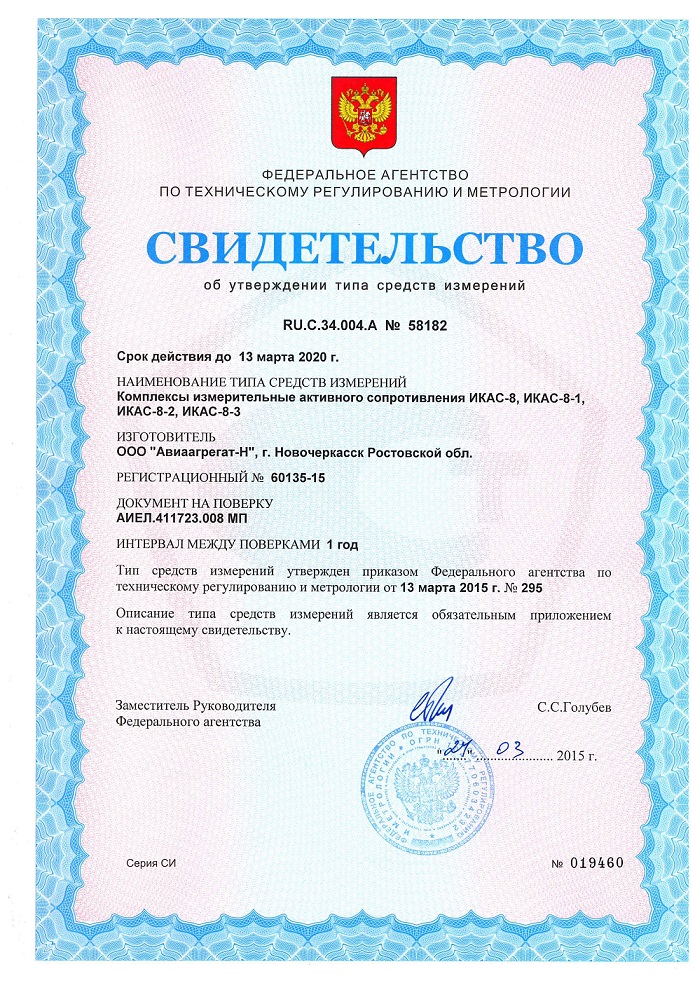

  • Госреестр 60135-15
  • Межповерочный интервал 12 месяцев
  • Гарантия 1 год
  • Производитель Авиаагрегат-Н
  • Производство: Россия

Комплекс для измерения активного сопротивления обмоток (ИКАС) - мост постоянного тока для измерения сопротивления - предназначен для:

  • измерения активного сопротивления обмоток трёхфазных трансформаторов, двигателей и другого оборудования, обмотки которых включены по одной из следующих схем: «звезда», «звезда с нейтралью», «треугольник», «независимые обмотки» при температуре окружающего воздуха от -5 до 40 градусов по Цельсию и относительной влажности воздуха до 80%;
  • измерения переходного сопротивления контактов мощных выключателей, болтовых, паяных и других соединений цепей энергосистем подстанций.

Возможности интерфейса:

  • Сенсорный экран
  • Сохранение результатов измерения на карту памяти через USB в формате .txt. С фиксацией даты/времени проведения измерения
  • Управление через RS-485
  • Оконный интерфейс сообщений пользователю
  • Установка настроек RS-485 посредством пользовательского интерфейса.
Характеристика Значение
Диапазон измеряемых сопротивлений, Ом 0,00001 – 50000
Разрешающая способность, Ом 0,00000001
Пределы допускаемой основной погрешности
в диапазоне 0,00001 - 0,0001 Ом ± 2 % относительная
в диапазоне 0,0001 - 10000 Ом ± 0,1 % относительная
в диапазоне 10000 - 50000 Ом ± 2 % относительная
при температуре 0 – 100 0С ± 0,5 % абсолютная
Максимальное значение тока, протекающего через измеряемые обмотки 20 А
Максимальное значение напряжения на измерительных входах 24 В
Потребляемая мощность - не более 500 Вт
Мощность рассеивания на измеряемой обмотке задается пользователем
Время установления рабочего режима- не более 1 мин
Время измерения всех обмоток - не более 3 мин
Продолжительность работы без выключения 8 ч
Время перерыва до повторного включения не требуется
Габаритные размеры комплекса - не более 360х260х200 мм
Масса комплекса 10 кг



1. Измерительный блок – 1;
2. Сетевой шнур – 1;
3. Контактная часть – 2 шт;
4. Паспорт – 1;
5. Руководство по эксплуатации – 1;
6. Программа и методика первичной и периодической аттестации – 1;
7. Диск с программным обеспечением – 1.

Документы ИКАС-8 Измерительный комплекс активного сопротивления:
