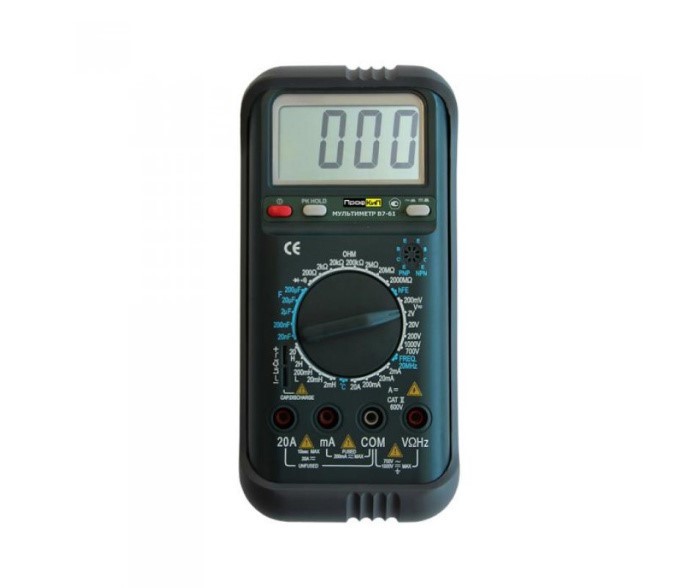

ПрофКиП В7-61 вольтметр универсальный

Код: 91276

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 81246-21
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение вольтметра универсального ПрофКиП В7-61

Вольтметры универсальные ПрофКиП В7-61 предназначены для измерения постоянных напряжений и силы тока, среднеквадратичных значений переменных напряжений и силы тока или сигнала произвольной формы, электрического сопротивления, емкости, частоты переменного напряжения, коэффициентов передачи тока биполярных транзисторов h21, испытание p-n переходов, звуковой прозвонки цепей, измерения температуры. Вольтметры универсальные ПрофКиП В7-61 применяются при ремонте, настройке и разработке электро и радиоизмерительных устройств и систем, для исследовательских лабораторий, учебных классов, оснащения мастерских по обслуживанию и ремонту аппаратуры широкого применения.

Особенности и преимущества вольтметра универсального ПрофКиП В7-61

3¼ разрядный ЖК-дисплей
Максимально индицируемое число: 1999
Измерение постоянного напряжения: до 1000 В
Измерение переменного напряжения: до 750 В
Измерение силы постоянного /переменного тока: до 10 А
Измерение сопротивления: до 2 ГОм
Измерение частоты: до 15 МГц
Измерение емкости: до 200 мкФ
Измерение индуктивности: до 20 Гн
Измерение скважности
Измерение параметров транзисторов
Автоматическая установка нуля
Регистрация максимальных значений
Защита измерительного входа
Комплектуется защитным чехлом

Напряжение постоянного тока
Диапазон	разрешение	точность
200 мВ	0.1 мВ	±(0.5% + 4)
2 В	1 мВ	±(0.5% + 4)
20 В	10 мВ	±(0.5% + 4)
200 В	100 мВ	±(0.5% + 4)
1000 В	1 В	±(0.8% + 4)
Входной импеданс	10 МОм
Защита от перегрузки	1000 В постоянного тока /700 В переменного тока
Напряжение переменного тока
Диапазон	разрешение	точность
200 мВ	100 мкВ	±(1.2% + 4)
2 В	1 мВ	±(1.0% + 4)
20 В	10 мВ	±(1.0% + 4)
200 В	100 мВ	±(1.0% + 4)
700 В	1 В	±(1.5% + 4)
Импеданс	10 МОм
Защита от перегрузки	1000 В постоянного тока /700 В переменного тока
Частота	40 Гц … 400 Гц
Сопротивление
Диапазон	разрешение	точность
200 Ом	0.1 Ом	±(1.0% + 4)
2 кОм	1 Ом	±(0.8% + 4)
20 кОм	10 Ом	±(0.8% + 4)
200 кОм	100 Ом	±(0.8% + 4)
2 МОм	1 кОм	±(0.8% + 4)
20 МОм	10 кОм	±(2.0% + 4)
2000 МОм	1 МОм	±(5.0% + 10)
Защита от перегрузки	250 В постоянного/переменного тока (среднеквадратичное значение)
Сила постоянного тока
Диапазон	Разрешение	Точность
2 мА	1 мкА	±(0.8% + 4)
20 мА	10 мкА	±(0.8% + 4)
200 мА	100 мкА	±(1.2% + 4)
20 А	10 мА	±(2.0% + 4)
Защита от перегрузки	быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток	20 А (до 15 секунд)
Сила переменного тока
Диапазон	разрешение	точность
2 мА	1 мкА	±(1.2% + 4)
20 мА	10 мкА	±(1.2% + 4)
200 мА	100 мкА	±(2.0% + 4)
20 А	10 мА	±(3.0% + 5)
Защита от перегрузки	быстрый предохранитель на 200 мА /250 В, до 20 А без плавления
Максимальный входной ток	20 А (до 15 секунд)
Частота	40 Гц … 400 Гц
Емкость
Диапазон	разрешение	точность
20 нФ	10 пФ	±(2.5% + 5)
200 нФ	100 пФ	±(2.5% + 5)
2 мкФ	1нФ	±(2.5% + 5)
20 мкФ	10 нФ	±(2.5% + 5)
200 мкФ	100 нФ	±(5.0% + 4)
Примечание	не подавать напряжение!
Испытание коэффициента HFE транзисторов
HFE	на дисплее отображается приблизительное прямое напряжение (0-1000) транзистора при испытаниях (все типы)	ток базы около 10 мкА, напряжение Vкэ около 2,8 В
Индуктивность
Диапазон	разрешение	точность
2 мГн	1 мкГн	±(2.5% + 5)
20 мГн	10 мкГн	±(2.5% + 5)
200 мГн	100 мкГн	±(2.5% + 5)
2 Гн	1 мГн	±(2.5% + 5)
20 Гн	10 мГн	±(5.0% + 4)
Примечание	не подавать напряжение!
Частота
Диапазон	разрешение	точность
2 кГц	1 Гц	±(5.0% + 4)
20 кГц	10 Гц	±(5.0% + 4)
200 кГц	100 Гц	±(5.0% + 4)
2000 кГц	1 кГц	±(5.0% + 4)
10 МГц	10 кГц	±(5.0% + 4)
Защита от перегрузки	250 В постояного/переменного тока (среднеквадратичное значение), не более 10 секунд
Температура
Диапазон	разрешение	точность
-40°С … 400°С	1°С	±(0.8% + 4)
400°С … 1000°С	1°С	±(1.5% + 15)
Условия эксплуатации вольтметра универсального ПрофКиП В7-61
Температура окружающего воздуха	18°С … 28°С
Относительная влажность	40% … 80%
Атмосферное давление	720 мм.рт.ст. … 780 мм.рт.ст.
Условия транспортирования вольтметра универсального ПрофКиП В7-61
Температура окружающего воздуха	-10°С … 40°С
Относительная влажность	не более 90%
Атмосферное давление	630 мм.рт.ст. … 800 мм.рт.ст.
Общие данные вольтметра универсального ПрофКиП В7-61
Питание	9 В, тип "Крона"
Габаритные размеры	190 х 88.5 х 27.5 мм
Вес	0.320 кг

1. Вольтметр универсальный ПрофКиП В7-61 - 1 шт.;
2. Измерительные провода - 1 шт.;
3. Термопара К-типа - 1 шт.;
4. Защитный чехол - 1 шт.;
5. Руководство по эксплуатации - 1 шт.
