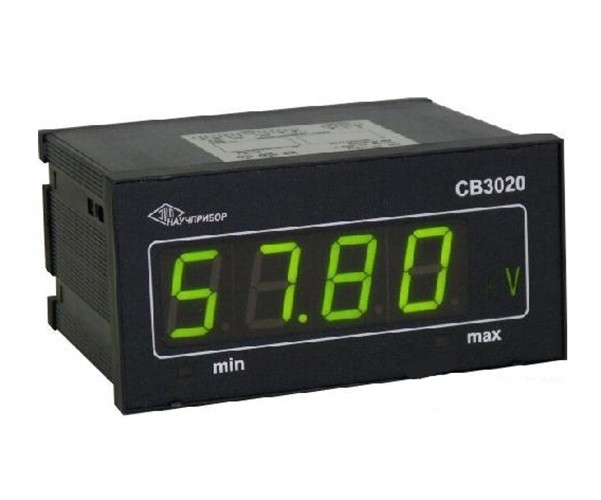

СВ3020-100 вольтметр цифровой щитовой, 100 В

Код: 19720

Описание в PDF

Бренд: ЗИП-Научприбор
Страна бренда: Россия

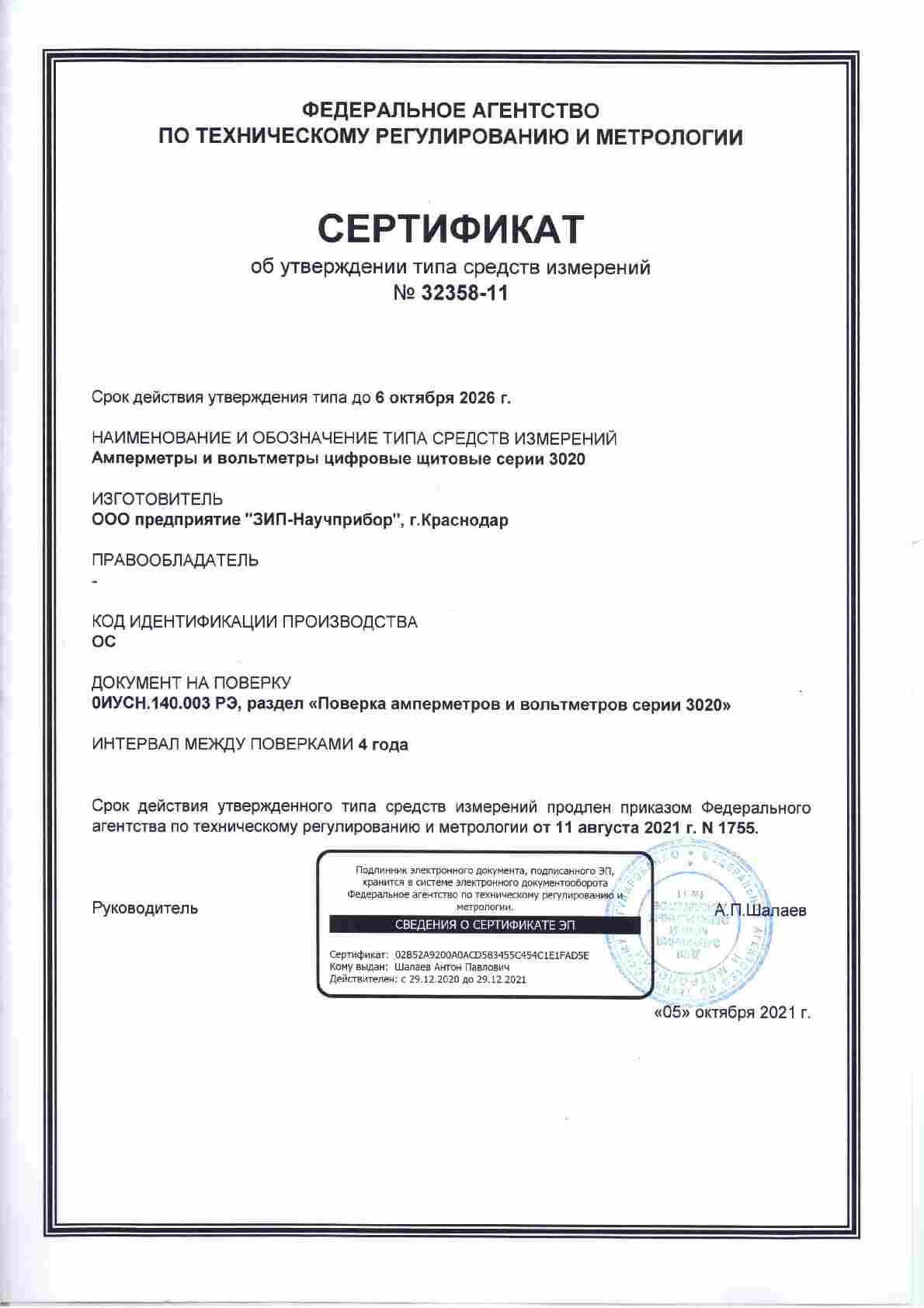

Госреестр 32358-11
Межповерочный интервал 48 месяцев
Гарантия 3 года

Описание вольтметра цифрового щитового СВ3020:

Вольтметр цифровой щитовой СВ3020 предназначен для измерения действующего значения напряжения и передачи их значений по интерфейсу RS485 (гальванически развязан). Вольтметр СВ3020 предназначен для применения на электростанциях и подстанциях, щитах управления (измерения) различного назначения как самостоятельно, так и в составе телемеханических комплексов в качестве устройств съема измерительной информации (интеллектуальных датчиков) для решения задач технического контроля и управления.

Вольтметр СВ3020 выпускается в двух модификациях в зависимости от номинального значения измеряемого напряжения:

СВ3020-100 с номинальным значением напряжения 100 В;
СВ3020-250 с номинальным значением напряжения 250 В.

Вольтметр СВ3020 имеет возможность установки по интерфейсу RS485 (гальванически развязаному) коэффициентов трансформации ИТН (Кн) в диапазоне от 1 до 30000 и индицирует значение измеряемого напряжения с учетом установленного коэффициента трансформации ИТН в вольтах или киловольтах.

Кроме функции измерения вольтметр СВ3020 реализует функцию контроля минимального и максимального допустимых значений измеряемого напряжения. Выход измеряемого напряжения за установленные значения индицируется световой индикацией на лицевой панели и при этом замыкаются контакты одного из реле.

Вольтметр СВ3020, ТУ 4221-020-16851585-2006, сертифицирован на соответствие требованиям ГОСТ 14014, ГОСТ 22261, ГОСТ Р 51350, ГОСТ Р 51522, ГОСТ Р 51317.3.2-3, ГОСТ Р 51317.4.2-4, ГОСТ Р 51317.4.11.

Параметр	Значение
Параметр	СВ3020-100	СВ3020-250
Номинальное значение напряжения	100 В	250 В
Диапазон измерения	от 0,1Uн до 1,5Uн	от 0,1Uн до 1,2Uн
Частотный диапазон измеряемых напряжений	от 45 до 850 Гц
Диапазон установки уставок нижнего допускаемого значения измеряемого напряжения	от 0,1UнКн до 1,48UнКн	от 0,11UнКн до 1,18UнКн
Диапазон установки уставок верхнего допускаемого значения измеряемого напряжения	от 0,2UнКн до 1,49UнКн	от 0,2UнКн до 1,19UнКн
Пределы основной допускаемой приведенной погрешности	±0,2% к номинальному значению измеряемого напряжения
Напряжение питания	сеть переменного тока напряжением (85-250) В и частотой (47-65) Гц или постоянное напряжение (120-300) В
Потребляемая мощность, не более	4 ВА
Габариты	144x72x175 мм
Масса, не более	0,5 кг

1. Вольтметр цифровой щитовой СВ3020-100 - 1 шт.;
2. Фиксатор для крепления вольтметра к щиту - 2 шт.;
3. Розетка BLZ5,08/8F с корпусом BLZAH - 1 шт.;
4. Розетка DB-9F с корпусом D - 1 шт.;
5. Формуляр - 1 шт.;
6. Руководство по эксплуатации - 1 шт.;
7. Диск с программой - 1 шт.
