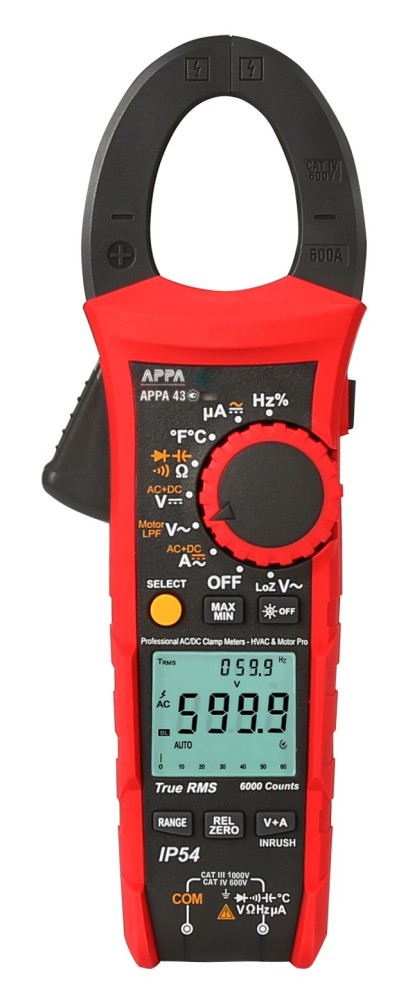

APPA 43 клещи электроизмерительные

Код: 028755

Описание в PDF

Бренд: APPA
Страна бренда: Тайвань
Гарантия 1 год

Особенности клещей электроизмерительных APPA 43:

измерение переменного (АС) и постоянного (DC) тока до 600 А, переменного (АС) и постоянного (DC) напряжения до 1000 В, емкости до 60 мФ, сопротивления до 60 МОм, испытание p-n переходов, проверка целостности цепи, мониторинг частоты, измерение температуры и скважности импульсов;
базовая погрешность (ACA): ±1,8 %;
режим измерения AC+DC (переменный ток в сочетании с постоянным);
режим измерения AC+DC (переменное напряжение в сочетании с постоянным);
низкоомный вход LoZ для уменьшения паразитных наводок;
фильтр НЧ (LPF);
тест чередования фаз 3-фазного двигателя переменного тока (Motor);
регистрация бросков пускового тока (Inrush);
регистрация Мин/Макс значений;
режим относительных измерений (Rel);
удержание показаний (Hold);
сигнализация перегрузки и перенапряжения;
автовыбор диапазона измерений;
символьный ЖК-дисплей, разрядность 4 знака (максимальное индицируемое число 6000), подсветка;
режим отображения дисплее одновременно 2х параметров (V+A Dual);
батарейное питание (1,5 В, тип ААА, 3 штуки);
индикатор низкого заряда батареи питания;
автоматическое выключение питания;
высокая степень электробезопасности (кат. III 1000 В/ кат. IV 600 В);
ударопрочность корпуса обеспечивает сохранность при падении с высоты 2 м.

Параметр	Значение
Измерение силы переменного тока (ACA ТRMS)
Пределы измерений	60/ 600 А
Разрешение	0,01/ 0,1 А
Погрешность измерений*	± (1,8 % + 6 е.м.р.) при 40…100 Гц ± (3,5 % + 6 е.м.р.) при 100…400 Гц
Полоса частот	40…400 Гц
Измерение силы постоянного тока (DCA ТRMS)
Пределы измерений	60/ 600 А
Разрешение	0,01/ 0,1 А
Погрешность измерений*	± (1,8 % + 6 е.м.р.)
Измерение силы переменного и постоянного тока комбинированного (AC+DC)
Пределы измерений	60/ 600 А
Разрешение	0,01/ 0,1 А
Погрешность измерений*	± (3,0 % + 6 е.м.р.) при 40…100 Гц ± (4,5 % + 6 е.м.р.) при 100...400 Гц
измерение силы пускового переменного тока (INRUSH)
Пределы измерений	60/ 600 А
Разрешение	0,1/ 1 А
Погрешность измерений	± 10%
Измерение переменного напряжения (ACV ТRMS)
Пределы измерений	6/ 60/ 600/ 1000 В
Разрешение	0,001/ 0,01/ 0,1/ 1 В
Погрешность измерений	± (1,0 % + 6 е.м.р.)
Входной импеданс	≥10 МОм
Полоса частот	40 … 400 Гц
Измерение переменного напряжения в режиме измерения чередования фаз 3-х фаз двигателя (ACV)
Пределы измерений	600 В
Разрешение	0,1 В
Погрешность измерений	± (2,0 % + 7 е.м.р.)
Полоса частот	40 … 80 Гц
Измерение переменного напряжения АС с нчфильтром (LPF ACV)
Пределы измерений	600/ 1000 В
Разрешение	0,1/ 1 В
Погрешность измерений	± (2,0 % + 7 е.м.р.)
Частота НЧ фильтра	1,0 кГц на уровне -3 дБ
Измерение переменного напряжения с низким импедансом (ACV LOZ TRMS)
Пределы измерений	600 В
Разрешение	0,1 В
Погрешность измерений	± (2,5 % + 6 е.м.р.)
Входной импеданс	2,2 кОм
Полоса частот	40 … 1 кГц
Время измерения	1 мс
Измерение постоянного напряжения (DCV ТRMS)
Пределы измерений	6/ 60/ 600/ 1000 В
Разрешение	0,001/ 0,01/ 0,1/ 1 В
Погрешность измерений	± (0,6 % + 3 е.м.р.) до 60 В ± (0,9 % + 6 е.м.р.) до 1000 В
Входной импеданс	≥10 МОм
Измерение переменного и постоянного напряжения комбинированного (AC+DC)
Пределы измерений	6/ 60/ 600/ 1000 В
Разрешение	0,001/ 0,01/ 0,1/ 1 В
Погрешность измерений	± (2,0 % + 5 е.м.р.)
Входной импеданс	≥10 МОм
Полоса частот	40 … 400 Гц
Сопротивление
Пределы измерений	600 Ом/ 6/ 60/ 600 кОм/ 6/ 60 МОм
Разрешение	0,1 Ом/ 1,0 Ом/ 10,0 Ом/ 100 Ом/ 0,1 кОм/ 10 кОм
Погрешность измерений	± (1,3 %+ 3 е.м.р.) – до 600 Ом ± (1,0 % +3 е.м.р.) до 600 кОм ± (1,6 % + 4 е.м.р.) до 6 МОм ± (2,6 % + 7 е.м.р.) до 60 МОм
Проверка целостности цепи
Диапазон	99,99 Ом
Разрешение	0,01 Ом
Звуковой сигнал подается	При сопротивлении ≤50 Ом
Звуковой сигнал отсутствует	При сопротивлении ≥50 Ом
Тест диодов
Диапазон	6 В
Разрешение	0,001 В
Нормальное напряжение PN-перехода	0,5…0,8 В
Максимальное напряжение с разомкнутой цепью	3,2 В постоянного тока
Емкость
Пределы измерений	60/ 600 нФ/ 6/ 60/ 600 мкФ/ 6 / 60 мФ
Разрешение	0,0 1нФ/ 0,1 нФ/ 0,001/ 0,01/ 0,1 мкФ/0,001/ 0,01 мФ
Погрешность измерений	± (4,0 % + 7 е.м.р.) – 60 нФ ± (4,0 % + 7 е.м.р.) – до 600 мкФ ± (10,0 %) – до 60 мФ
Частота (Hz)
Диапазон измерений	600,0 Гц … 40,0 МГц
Разрешение	0,01 Гц…0,01 МГц
Погрешность измерений	± (0,1 % +6 е.м.р.)
Амплитуда на входе	200 мВ...30 В скз
Коэффициент заполнения импульсов (Duty%)
Диапазон измерений	0,10 … 90 %
Разрешение	0,1%
Погрешность измерений	± (2,6 % + 7 е.м.р.)
Амплитуда на входе	1…30 В скз
Температура
Диапазон измерений	- 40 …1000°С
Разрешение	1 °С
Погрешность измерений.	± 5,0°С до 0°С ± 2,0 % +5°С до 600°С ± 2,5 % +5°С до 1000°С
Термопара (тип)	K-тип
Режим измерения микротока DC
Диапазон измерений	2000 мкА
Разрешение	1,0 мкА
Погрешность измерений	± (0,9 % + 6 е.м.р.)
Режим измерения микротока AC
Диапазон измерений	2000 мкА
Разрешение	1,0 мкА
Погрешность измерений	± (1,5 % + 6 е.м.р.)
Общие данные
Тип преобразователя клещей	Датчик Холла
Скорость измерений	5 изм/с
Дисплей	Символьный TFT, разрядность 4 , основной/ дополнительный
Максимальное индицируемое число	6000
Максимальный диаметр провода	33 мм
Источник питания	3х1,5 В (AAA)
Условия эксплуатации	0°C … 30 °C, относительная влажность не более 80 %
Габаритные размеры	235 х 82 х 47 мм
Масса	310 г
