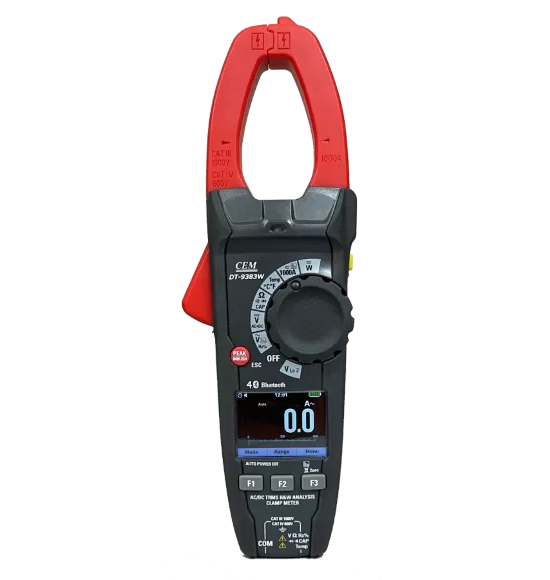

DT-9383W токоизмерительные клещи

Код: 027915

Описание в PDF

Бренд: CEM
Страна бренда: Китай
Гарантия 2 года

DT-9383W — профессиональные токовые клещи переменного/постоянного тока для измерения качества электроэнергии. Прибор измеряет: активную и полную мощность, активную и полную энергию, коэффициент мощности, общие гармонические искажения, отдельные гармоники, а также напряжение, ток, емкость, пусковой ток. Bluetooth позволяет передавать данные на мобильные устройства. Фильтр нижних частот позволяет измерять напряжение и ток в преобразователях частоты. Большой RGB-дисплей отображает данные в удобном формате.

Функция	Диапазон	Разрешение	Точность
Напряжение постоянного тока	600,0 мВ	0,1 мВ	±(0,5 % + 8 разрядов)
	6,000 В	0,001 В	±(1,5 % + 5 разрядов)
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В
Входное сопротивление: > 10 МОм. Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Истинное СКЗ напряжения переменного тока (50–400 Гц)	6,000 В	0,001 В	±(1,5 % + 5 разрядов)
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В
Входное сопротивление: > 9 МОм. Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Точность указана от 5 % до 100 % диапазона измерения, синусоида. Точность функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): ±10 % от показаний; время отклика функции PEAK (ПИКОВОЕ ЗНАЧЕНИЕ): 1 мс.
Истинное СКЗ переменного тока при низком импедансе. Напряжение	6,000 В	0,001 В	±(3,0 % + 40 разрядов)
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В
Входное сопротивление: 1 кОм. Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Точность указана от 5 % до 100 % диапазона измерения, синусоида.
Истинное СКЗ переменного и постоянного тока. Напряжение (50 Гц — 1кГц)	6,000 В	0,001 В	±(2,5 % + 20 разрядов)
	60,00 В	0,01 В
	600,0 В	0,1 В
	1000 В	1 В
Входное сопротивление: > 10 МОм. Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Постоянный ток	600,0 А	0,1 А	±(2,5 % + 5 разрядов)
Постоянный ток	1000 A	1 A	±(2,8 % + 5 разрядов)
Защита от перезаряда: 1000 A пост./перем. тока (СКЗ)
СКЗ переменного тока	600,0 А	0,1 А	±(2,5 % + 8 разрядов)
СКЗ переменного тока	1000 A	1 A	±(2,8 % + 8 разрядов)
Защита от перезаряда: 1000 A пост./перем. тока (СКЗ). Точность указана от 5 % до 100 % диапазона измерения, синусоида. Интегральное время функции пускового тока 100 мс, показания только для справки.
Проверка сопротивления и проверка цепи на обрыв	600,0 Ом	0,1 ОМ	±(1,0 % + 10 разрядов)
	6,000 кОм	0,001 кОм	±(1,5 % + 5 разрядов)
	60,00 кОм	0,01 кОм
	600,0 кОм	0,1 кОм
	6,000 МОм	0,001 МОм	±(2,5 % + 5 разрядов)
	60,00 MОм	0,01 МОм	±(3,5 % + 10 разрядов)
Звуковой сигнал: < 50 Ом. Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Частота (электронные схемы)	9,999–9,99 кГц	0,01–10 Гц	±(1,2 % + 5 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Чувствительность: > 5 В СКЗ (при рабочем цикле 20–80 %).
Рабочий цикл	10,0–90,0 %	0,1 %	±(1,2 % + 8 разрядов)
Диапазон частоты импульсов: 40 Гц — 10 кГц; амплитуда импульса: ± 5 В (100 с — 100 мс)
Емкость	60,00 нФ	0,01 нФ	±(4,0 % + 20 разрядов)
	600,0 нФ	0,1 нФ	±(3,0 % + 8 разрядов)
	6,000 мкФ	0,001 мкФ
	60,00 мкФ	0,01 мкФ
	600,0 мкФ	0,1 мкФ
	6000 мкФ	1 мкФ	±(5,0 % + 8 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение).
Измерение температуры датчиком с термопарой типа K	От -40,0 до 600,0 °C	0,1 °C	±(1,5 % + 3 °C)
	От 600 до 1000 °C	1 °C	±(1,5 % + 3 °C)
	От -40,0 до 600,0 °F	0,1 °F	±(1,5 % + 5,4 °F)
	От 600 до 1800 °F	1 °F	±(1,5 % + 5,4 °F)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Точность прибора без щупа; указывается точность при стабильной температуре окружающей среды ±1 °C. При длительных измерениях показания увеличиваются на 2 °C.
Функция	Тестовый ток	Максимальное напряжение при разомкнутой цепи
Проверка диодов	< 1,5 мА	3,3 В постоянного тока

Функция	Номер гармоники	Частота базовой волны	Разрешение	Точность
Гармоники напряжения	1–25	20–75 Гц	КНИ 0,1 %	±(5,0 % + 8 разрядов)
Гармоники напряжения	1–8	75–400 Гц	КНИ 0,1 %	±(6,0 % + 8 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Погрешность определена для напряжения > 10 В; ниже 2 % диапазона напряжения добавить 20 единиц.
Гармоники тока	1–25	20–75 Гц	КНИ 0,1 %	±(5,0 % + 20 разрядов)
Защита от перезаряда: 1000 A пост./перем. тока (СКЗ) Погрешность определена для силы тока ≥ 10 А; ниже 2 % от диапазона тока добавить 20 единиц.

Функция	Диапазон	Разрешение	Точность
Мощность постоянного тока	0,00–99,99 кВт	0,01 кВт	±(3,0 % + 10 разрядов)
Мощность постоянного тока	100,0–999,9 кВт	0,1 кВт	±(3,0 % + 5 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.
Мощность переменного тока (активная, полная, реактивная)	0,00–99,99 кВт/кВА/кВАр	0,01 кВт/кВА/кВАр	±(3,0 % + 10 разрядов)
Мощность переменного тока (активная, полная, реактивная)	100,0–999,9 кВт/кВА/кВАр	0,1 кВт/кВА/кВАр	±(3,0 % + 5 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (среднеквадратичное значение). Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.
Коэффициент мощности/смещение коэффициента мощности	0,20–1,00	0,01	±3°
Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; ниже 2 % диапазона напряжения и тока добавить 2°.
Энергия (активная, полная, реактивная)	0,000–9,999 кВт·ч/кВ·ч/кВАр·ч	0,001 кВт·ч/кВ·ч/кВАр·ч	±(3,0 % + 10 разрядов)
Энергия (активная, полная, реактивная)	10,00–99,99 кВт·ч/кВ·ч/кВАр·ч	0,01 кВт·ч/кВ·ч/кВАр·ч	±(3,0 % + 5 разрядов)
Защита от перезаряда: 1000 В постоянного/переменного тока (СКЗ), 1000 А постоянного/переменного тока (СКЗ). Погрешность определена для синусоидального сигнала 20–75 Гц; напряжение > 10 В; сила тока ≥ 10 А; коэффициент мощности Pf ≥ 0,5; ниже 2 % диапазона добавить 20 единиц.

1. Прибор DT-9383W - 1 шт.;
2. Измерительные щупы - 1 шт.;
3. Батарейка 3хААА 1,5в - 1 шт.;
4. Термопара типа К - 1 шт.;
5. Переходник для подключения термопары типа К - 1 шт.;
6. Мягкий чехол - 1 шт.;
7. Руководство по эксплуатации - 1 шт.;
8. Гарантийный талон - 1 шт.;
9. Упаковочная коробка - 1 шт.
