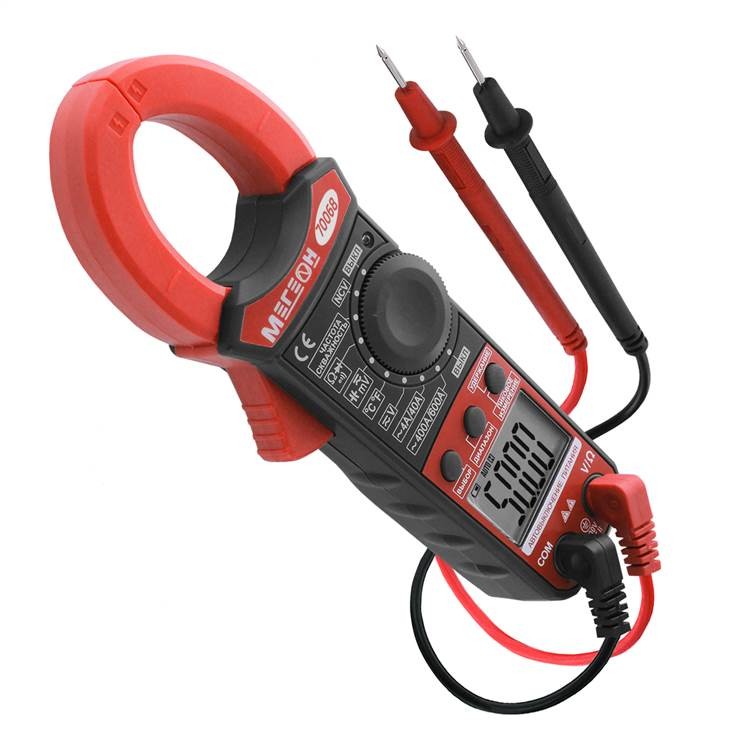

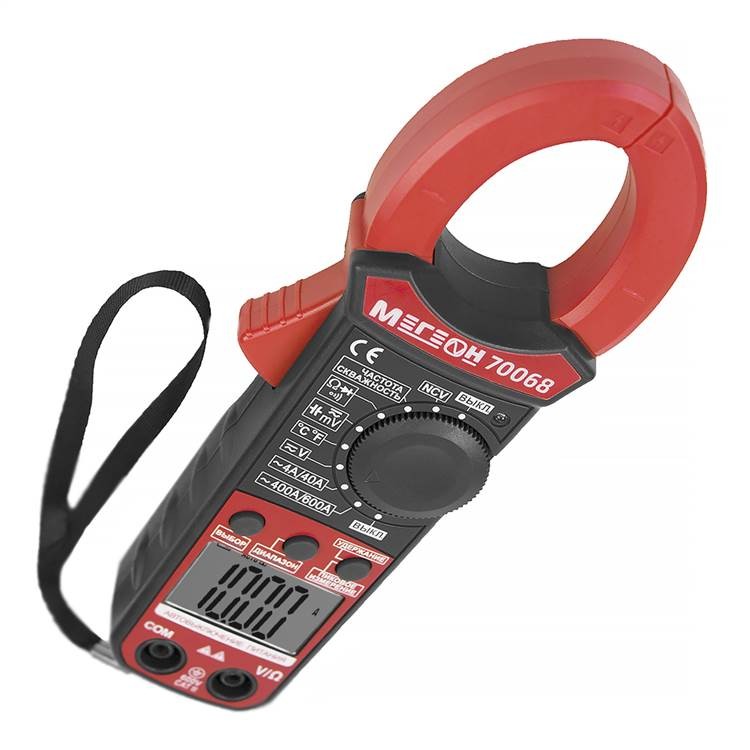

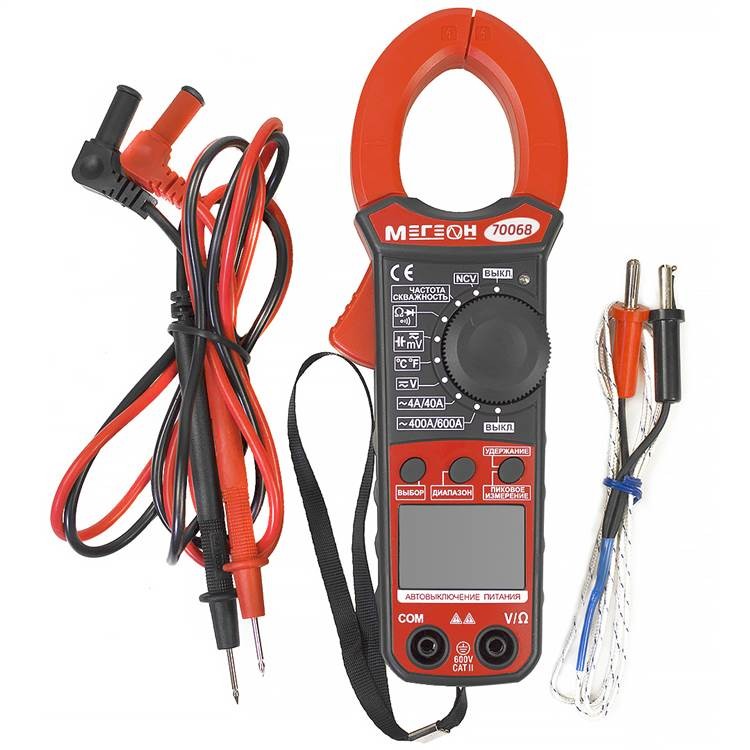

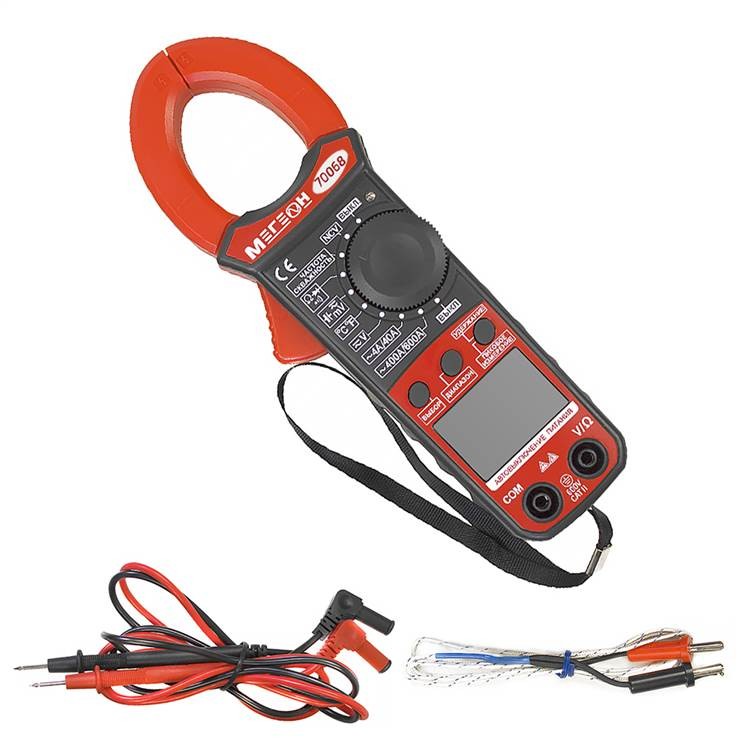

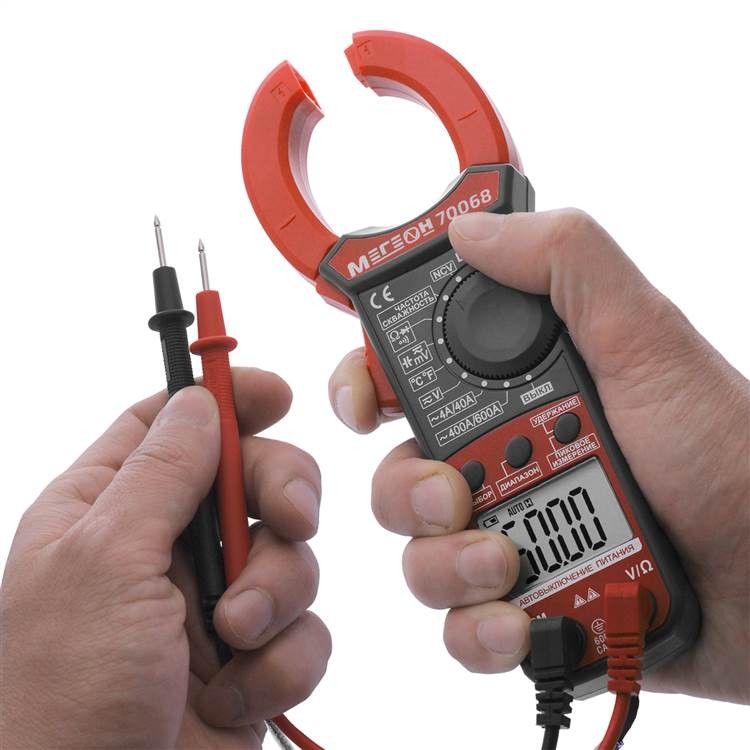

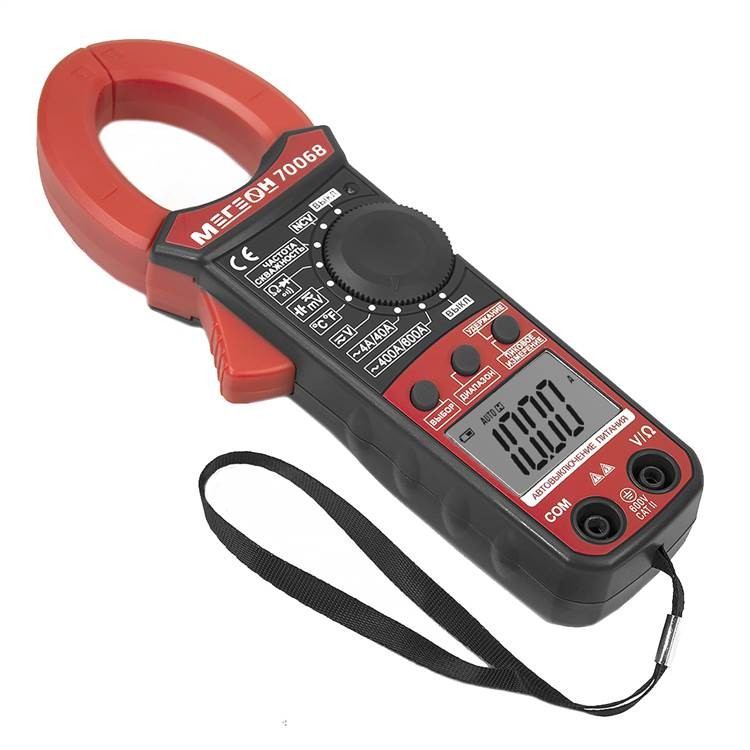

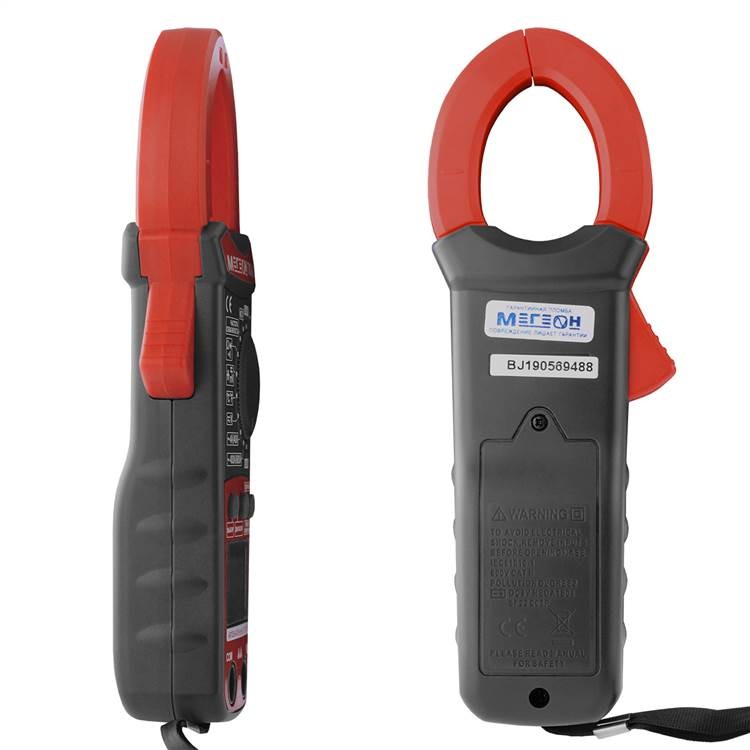

МЕГЕОН 70068 цифровые токоизмерительные клещи

Код: 003008

Описание в PDF

Бренд: МЕГЕОН
Страна бренда: Россия
Гарантия 1 год

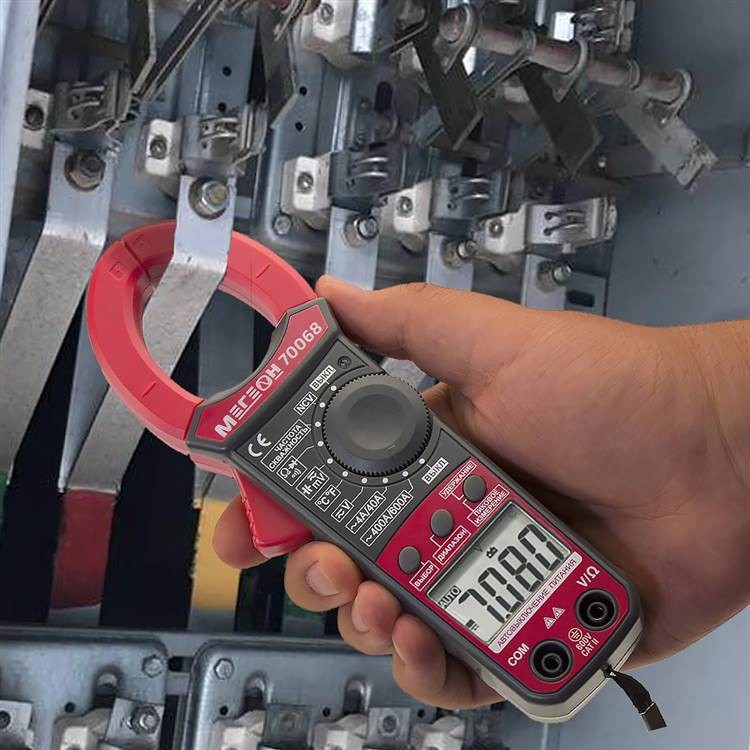

Цифровые токоизмерительные клещи и мультиметр Мегеон 70068 представляют собой универсальный измерительный прибор, подходящий для различных задач, связанных с электрическими измерениями. Одной из ключевых особенностей устройства является автоматическое переключение пределов измерения, которое упрощает процесс использования инструмента и обеспечивает высокую точность измерений. Максимальный отсчёт достигает 3999 единиц, что является достаточным для большинства измерительных операций.

Мегеон 70068 оснащен функциями прозвонки, диодного теста и измерения температуры, что делает его подходящим для широкого спектра приложений, начиная от диагностики электрических систем и заканчивая контролем температуры в процессе работы оборудования. Благодаря автоматическому определению и индикации полярности, пользователь легко сможет определить правильное подключение к измеряемой цепи.

Максимальный диаметр измеряемого кабеля составляет 30 миллиметров, что позволяет применять устройство для работы с кабелями различных размеров.

В числе дополнительных функций Мегеона 70068 - удержание показаний, индикатор разряда батареи и автоматическое выключение после 10 минут бездействия. Функции NCV (бесконтактное обнаружение напряжения) и INR (индикация перегрузки) обеспечивают дополнительную безопасность и удобство при работе с прибором.

Особенности:

Автоматическое переключение пределов измерения
Максимальный отсчёт – 3999
Максимальный диаметр кабеля 27 мм
Измерение ёмкости
Измерение частоты
Измерение сопротивления
Удержание показаний
Индикатор разряда батареи
Авто-выключение после 10 минут бездействия
Двойная изоляция прибора
Максимальный измеряемый переменный ток :600 А
Максимальный измеряемый постоянный ток :600 А
Точность измерения постоянного тока :± 2,0%
Точность измерения переменного тока :± 2,0%
Прозвонка :Да
Диодный тест :Да
Измерение температуры :Да

Измерение постоянного напряжения
Диапазон	Разрешение			Точность			Импенданс
0,4В	0,1мВ			±0,8% + 2 е.м.р.			≈ 10мОм
4В	1мВ
40В	10мВ
400В	0,1В
600В	1В			±1% + 3 е.м.р.
Измерение переменного напряжения синусоидальное (10…1000 Гц), меандр (10…400Гц)
Диапазон	Разрешение			Точность			Импенданс
0,4В	0,1мВ			±1,2% + 5 е.м.р.			≈ 10мОм
4В	1мВ
40В	10мВ
400В	0,1В
600В	1В			±1,5% + 5 е.м.р.
Измерение переменного тока (50…60Гц)
Диапазон		Разрешение				Точность
4А		1мА				± 2% + 10 е.м.р.
40А		10мА
400А		0,1А				± 2% + 10 е.м.р.
600А		1А
Измерение сопротивления (Защита от перегрузки 150В)
Диапазон			Разрешение		Точность
400 Ом			0,1 Ом		± 1% + 3 е.м.р.
4 кОм			1 Ом
40кОм			10 Ом
400 кОм			100 Ом
4 МОм			1 кОм
40 МОм			10 кОм		± 1,5% + 5 е.м.р.
Измерение ёмкости (Защита от перегрузки 150В), измерение < 30 пФ невозможно
Диапазон		Разрешение				Точность
10 нФ		1 пФ				± 3% + 20 е.м.р.
100 нФ		10 пФ				± 3% + 5 е.м.р.
1 мкФ		0,1 нФ
10 мкФ		1 нФ
100 мкФ		10 нФ
1000 мкФ		0,1 мкФ
10.000 мкФ		1 мкФ				± 5% + 5 е.м.р.
Измерение частоты (Максимальное напряжение 30В)
Диапазон		Разрешение				Точность
100 Гц		0,01 Гц				± 0,5% + 3 е.м.р.
1 кГц		0,1 Гц
10 кГц		1 Гц
100 кГц		10 Гц
1 мГц		100 Гц
10 мГц		1 кГц
40 мГц		10 кГц
Измерение скважности (Максимальное напряжение 30В)
Диапазон		Разрешение				Точность
1...99%		0,1%				0,5% + 3емр
Измерение температуры (используется контактная термопара)
Диапазон		Разрешение				Точность
- 50…300˚С		1˚С				±1% + 4 е.м.р.
300…1000˚С						±2% + 5 е.м.р.
- 58…600˚F		1˚F				±1,5% + 6 е.м.р.
600…1832˚F						±2% + 6 е.м.р.
Проверка диодов и «прозвонка» цепи
Режим		Отображаемое значение				Условия тестирования
Диодный тест		Отображается приблизительное значение прямого падения напряжения на диоде				Прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈ 3 В.
Тест обрыва		Если сопротивление проверяемой цепи меньше 90 Ом ±20 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L».				Напряжение разомкнутой цепи ≈ 0,5В
Общие характеристики
Параметр				Значение
Питание				Батарея 9В тип 6F22 (Крона)
Условия эксплуатации				Температура: 0...50°С Относительная влажность: 20…70%
Условия транспортировки и хранения				Температура: -20...60°С Относительная влажность: 10...80% без выпадения конденсата
Размеры				195х70х35мм
Вес				220г с батареей
