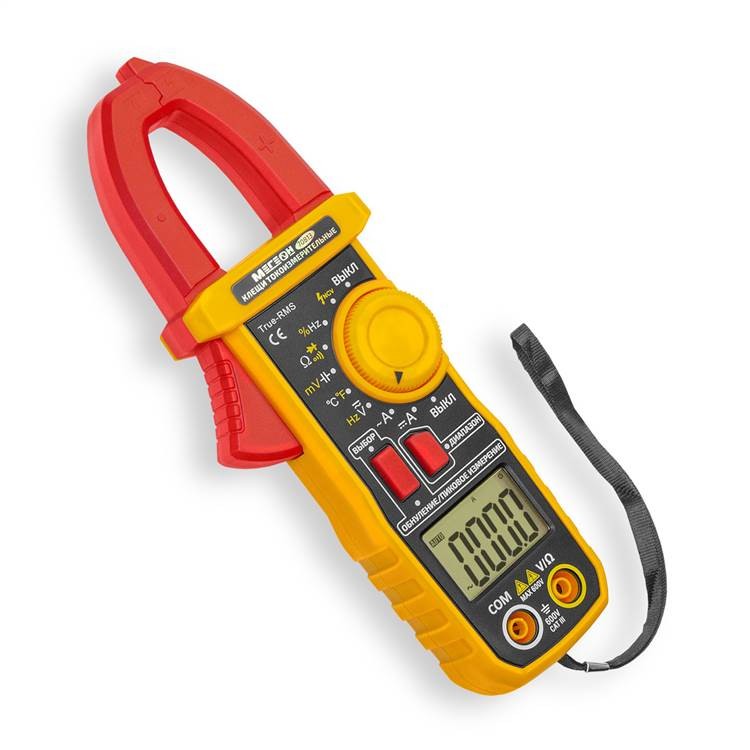

МЕГЕОН 70813 клещи токоизмерительные

Код: 025076

Описание в PDF

Бренд: МЕГЕОН
Страна бренда: Россия
Гарантия 1 год

Клещи токоизмерительные Мегеон 70813 представляют собой многофункциональный прибор, предназначенный для проведения различных измерений в электрических цепях. Устройство позволяет бесконтактно измерять постоянный и переменный ток, постоянное и переменное напряжение, пиковое значение переменного напряжения, частоту и скважность сигнала, сопротивление, емкость и температуру.

Мегеон 70813 оснащен автоматическим выбором диапазона измерений, диодным тестом и бесконтактным детектором напряжения (NCV), который позволяет определить фазовую линию. Для удобства использования на ЖК-дисплее 35 х 23 мм предусмотрена подсветка. Прибор также имеет спящий режим для экономии заряда батареи.

Клещи токоизмерительные поставляются в комплекте с чехлом для хранения и переноски, что обеспечивает удобство использования и защиту устройства от повреждений. Мегеон 70813 станет незаменимым инструментом для специалистов в сфере электротехники и электроники, позволяя быстро и точно производить различные измерения в электрических цепях и системах.

Особенности:

Бесконтактное измерение постоянного и переменного тока

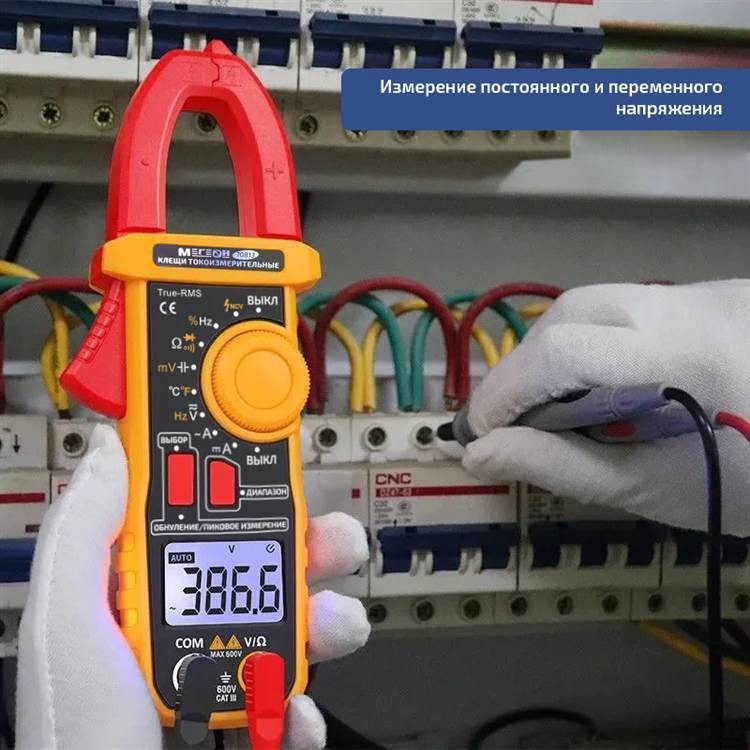

Измерение постоянного и переменного напряжения
Измерение пикового значения переменного напряжения
Измерение частоты и скважности сигнала
Измерение температуры
Измерение сопротивления
Измерение ёмкости
Автоматический выбор диапазона измерений
Диодный тест

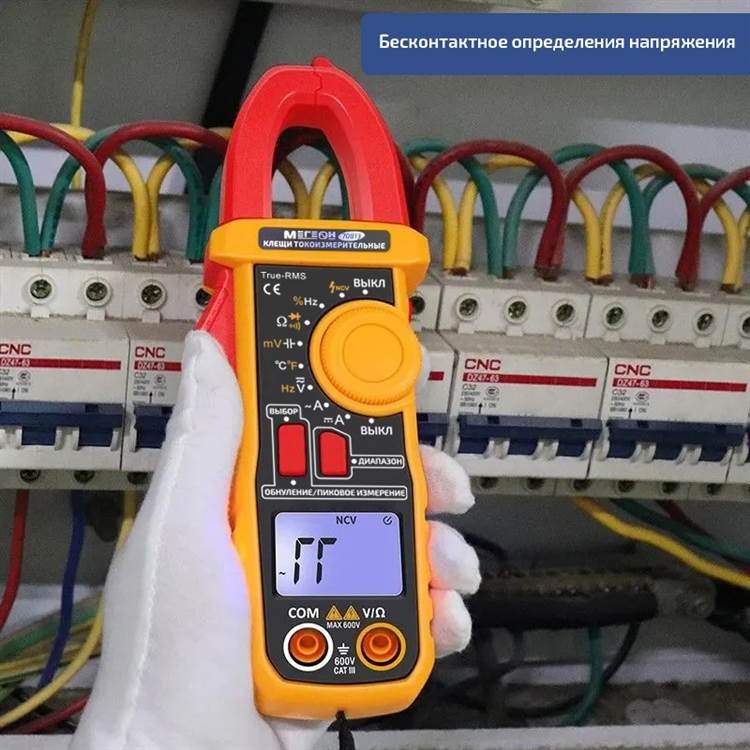

Бесконтактный детектор напряжения (NCV) и определение фазовой линии
Спящий режим

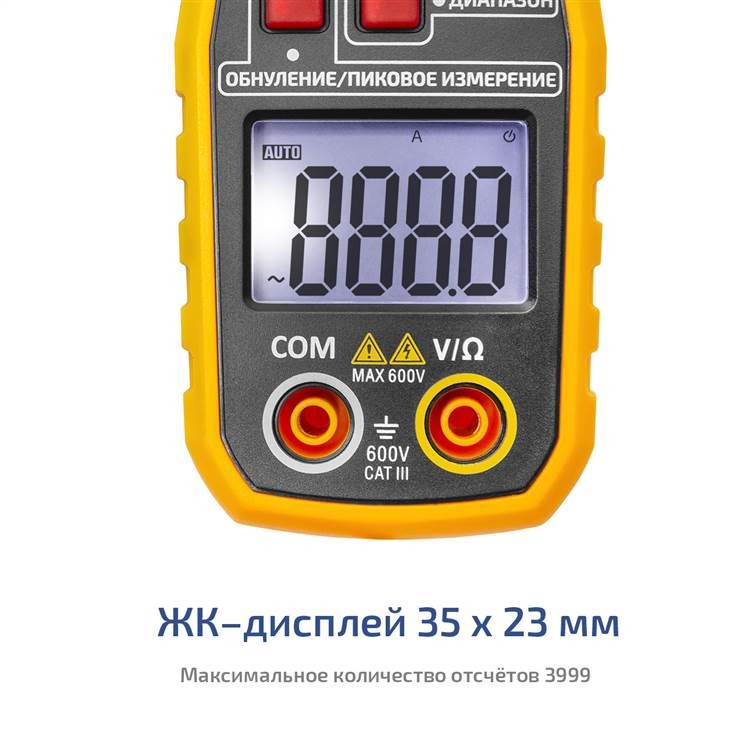

ЖК-дисплей 35 х 23 мм с подсветкой
Чехол для хранения и переноски.

Измерение постоянного напряжения Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм)
Диапазон	Точность	Разрешение
400мВ	±(0.5%+5 е.м.р.)	0.1 мВ
4 В		1 мВ
40 В		10 мВ
400 В		100 мВ
600 В		1 В

Измерение переменного напряжения Входное сопротивление около 10 МОм (в диапазоне 400 мВ >100 МОм) Форма сигнала: синусоидальная (10…1000 Гц), прямоугольная (10…400Гц)
Диапазон	Точность	Разрешение
400мВ	±(1.2%+5 е.м.р.)	0.1 мВ
4 В		1 мВ
40 В		10 мВ
400 В		100 мВ
600 В		1 В

Измерение постоянного тока
Диапазон	Точность	Разрешение
400 А	±(2%+10 е.м.р.)	100 мА
600 А	±(2%+10 е.м.р.)	1 А

Измерение переменного тока Среднеквадратичное значение синусоидального сигнала частотой 50 ... 60 Гц
Диапазон	Точность	Разрешение
400 А	±(2%+10 е.м.р.)	100 мА
600 А	±(2%+10 е.м.р.)	1 А

Измерение сопротивления Защита от перегрузки: среднеквадратичное значение 220 В
Диапазон	Точность	Разрешение
400 Ом	±(1%+5 е.м.р.)	0.1 Ом
4 кОм		1 Ом
40 кОм		10 Ом
400 кОм		100 Ом
4 МОм		1 кОм
40 МОм	±(1.5%+5 е.м.р.)	10 кОм

Измерение ёмкости Порог встроенной защиты от перегрузки 250 В. При измерении ёмкости около 10нФ имеется мёртвая зона порядка 20 пФ. Ёмкость менее 20 пФ измерить невозможно.
Диапазон	Точность	Разрешение
10 нФ	±(3%+20 е.м.р.)	0.001 нФ
100 нФ	±(3%+5 е.м.р.)	0.01 нФ
1 мкФ		0.1 нФ
10 мкФ		1 нФ
100 мкФ		10 нФ
1000 мкФ		100 нФ
10000 мкФ	±(5%+5 е.м.р.)	1 мкФ

Измерение частоты Порог встроенной защиты от перегрузки 250 В. Чувствительность входного сигнала 2 В. Максимальная амплитуда входного сигнала не должна превышать 20 В.
Диапазон	Точность	Разрешение
100 Гц	±(0.5%+3 е.м.р.)	0.01 Гц
1 кГц		0.1 Гц
10 кГц		1 Гц
100 кГц		10 Гц
1 МГц		100 Гц
10 МГц		1 кГц
40 МГц		10 кГц

Измерение температуры Порог встроенной защиты от перегрузки 250 В. Термопара тип K WRNM-010.
Диапазон	Точность	Разрешение
-50 ... 300 °С	±(1%+4 е.м.р.)	1 °С
301 ... 1000 °С	±(1.9%+5 е.м.р.)	1 °С
-58 ... 600 °F	±(1.2%+6 е.м.р.)	1 °F
601 ... 1832 °F	±(1.9%+6 е.м.р.)	1 °F

Параметр	Значение

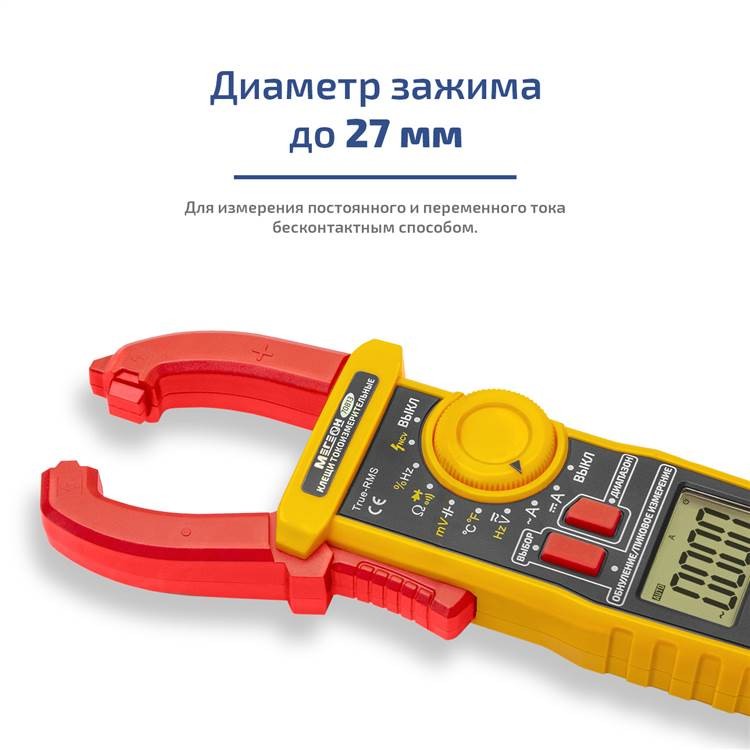

Максимальный диаметр захвата клещей	27 мм
Дисплей	ЖК-дисплей 35 х 23 мм
Максимальное количество отсчётов	3999
Питание	Батареи 1,5В – 2 шт. тип ААА (LR03)
Соответствие требованиям безопасности	IEC 1010-1 600 В CATIII
Срок калибровки	1 год
Вес прибора	250 г. (включая батареи)

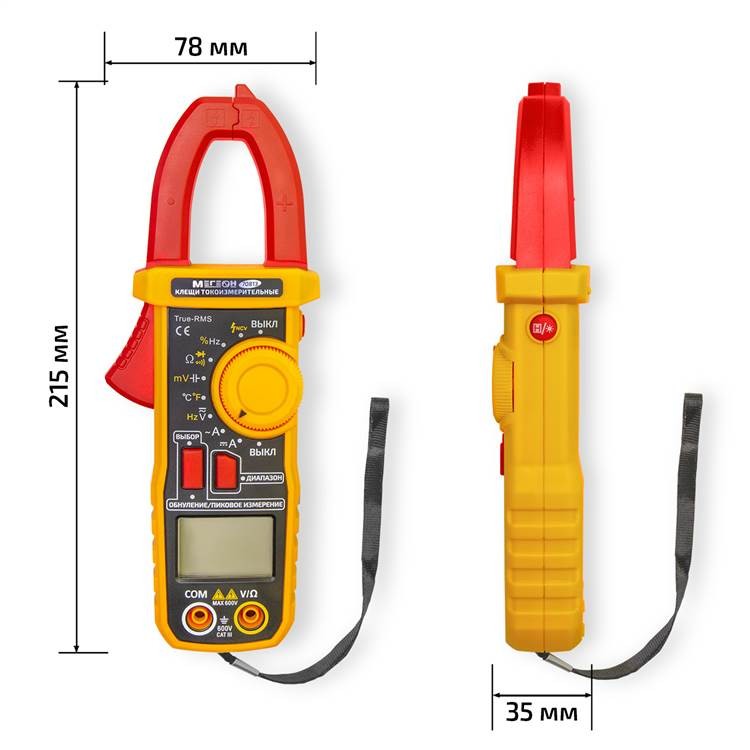

Размеры прибора	215 х 78 х 35 мм
Условия эксплуатации	0 ... +40 °С; относительная влажность < 70%
Условия хранения	-10 ... +60 °С; относительная влажность < 85%

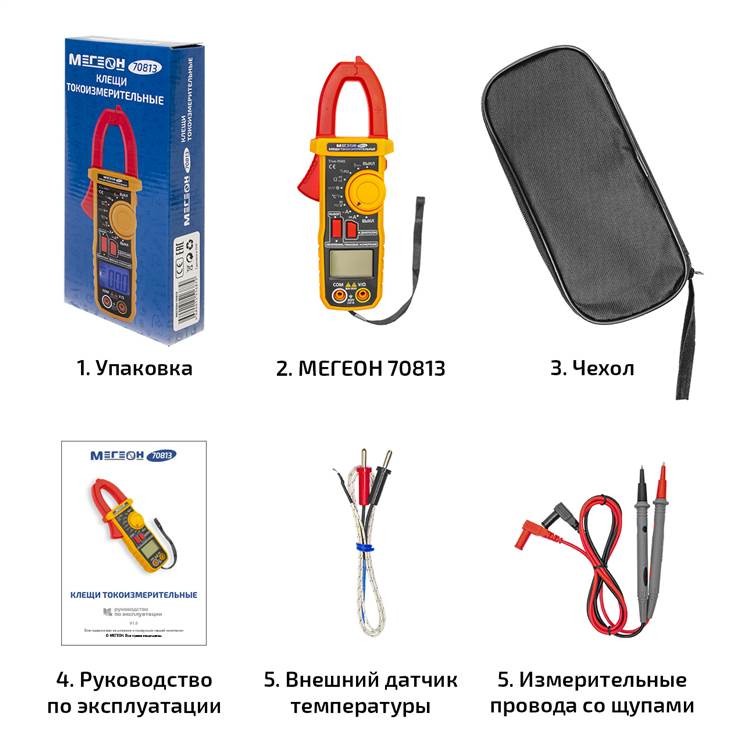

1. Прибор МЕГЕОН 70813 - 1 шт.;
2. Измерительные провода со щупами - 2 шт.;
3. Внешний датчик температуры - 1 шт.;
4. Чехол - 1 шт.;
5. Руководство по эксплуатации - 1 экз.
