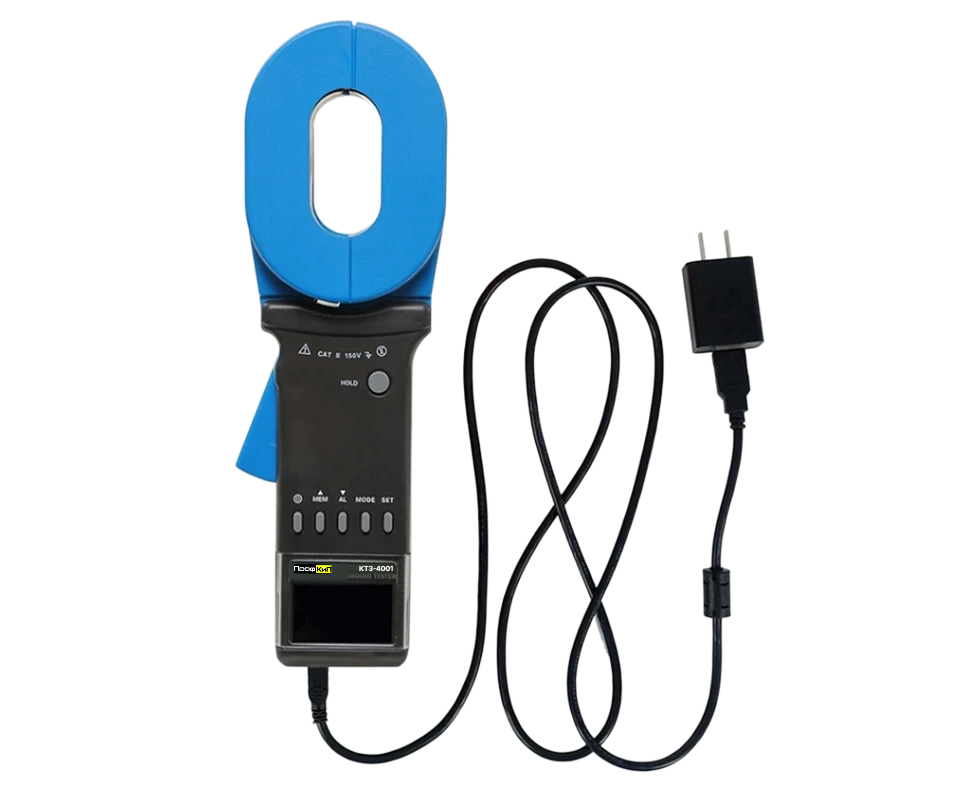

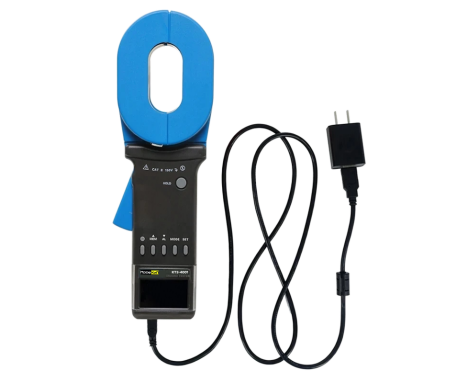

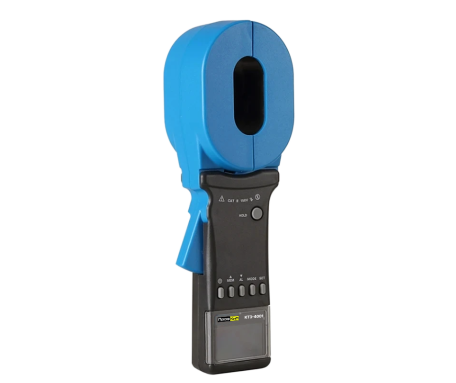

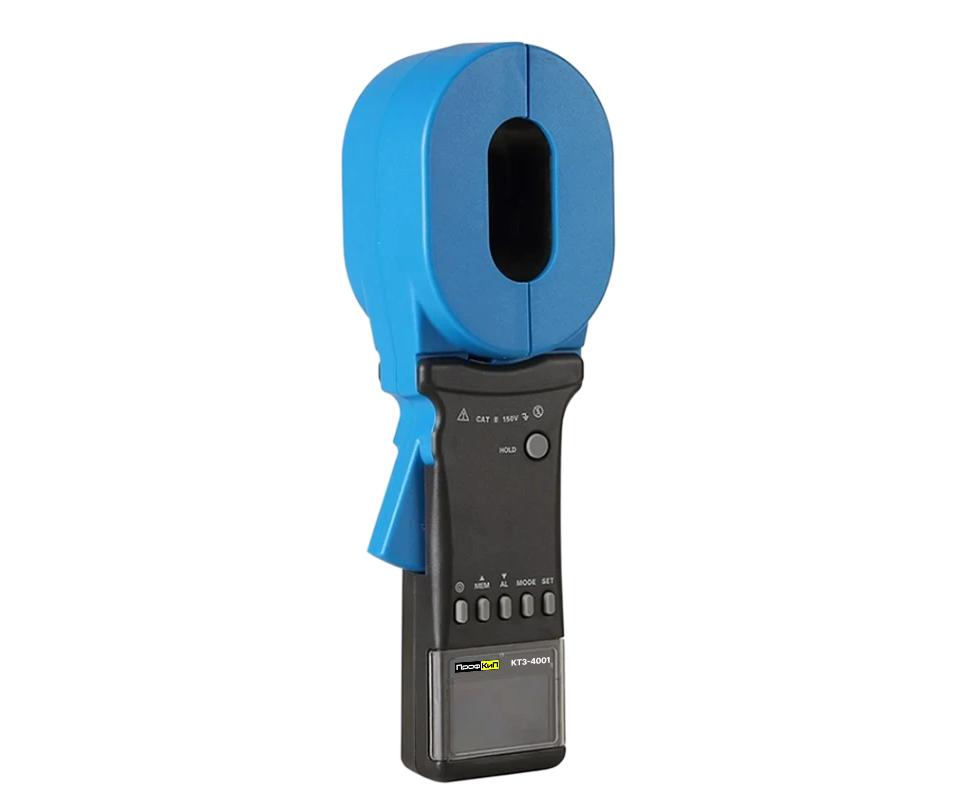

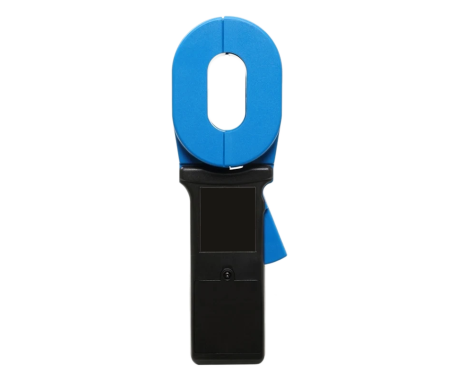

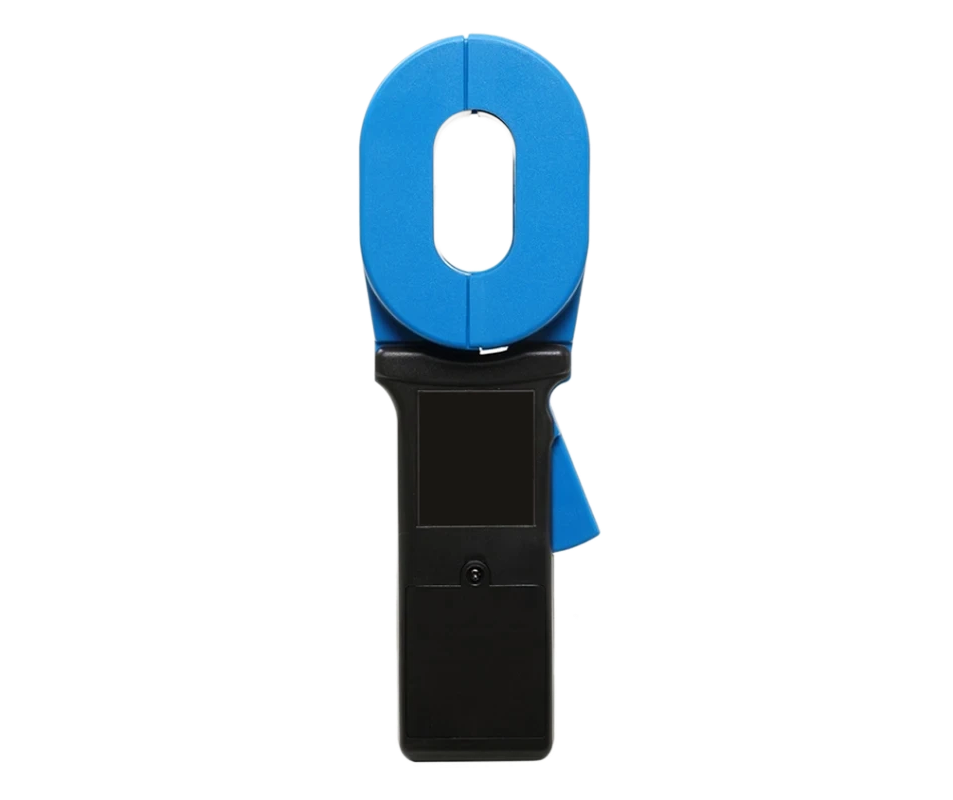

ПрофКиП КТЗ-4001 клещи-измерители

Код: 028717

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 96710-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение клещей токовых - измерителей сопротивления заземления ПрофКиП КТЗ-4001
Клещи-измерители сопротивления заземления ПрофКиП КТЗ-4001 предназначены для измерений электрического сопротивления постоянного тока и силы переменного тока. Приборы оснащены функциями записи, считывания и загрузки данных, сигнализации, автоматического выключения. Отличительные особенности включают широкий диапазон, высокое разрешение, удобное управление, точность, надёжность, стабильность рабочих характеристик и сильная помехозащищённость благодаря ударопрочной, пылезащитной и влагостойкой конструкции.Клещи предназначены для использования в цеховых, лабораторных и полевых условиях, при наладке и ремонте электротехнического оборудования, узлов автоматики, намоточных узлов и контактов электрооборудования, а также при тестировании и ремонте промышленных электросетей. Клещи выполнены в пластиковых корпусах, оснащены встроенным многофункциональным дисплеем и автономными источниками питания.




Особенности и преимущества клещей - измерителей сопротивления заземления ПрофКиП КТЗ-4001
Бесконтактный метод измерения сопротивления заземления
Диапазон измерения сопротивления постоянного тока:		0,01 Ом …1500 Ом
Диапазон измерения силы переменного тока (тока утечки):		0..40А
Максимальный охват		32 мм
Скорость измерения		1 изм/сек
Память:		99 показаний

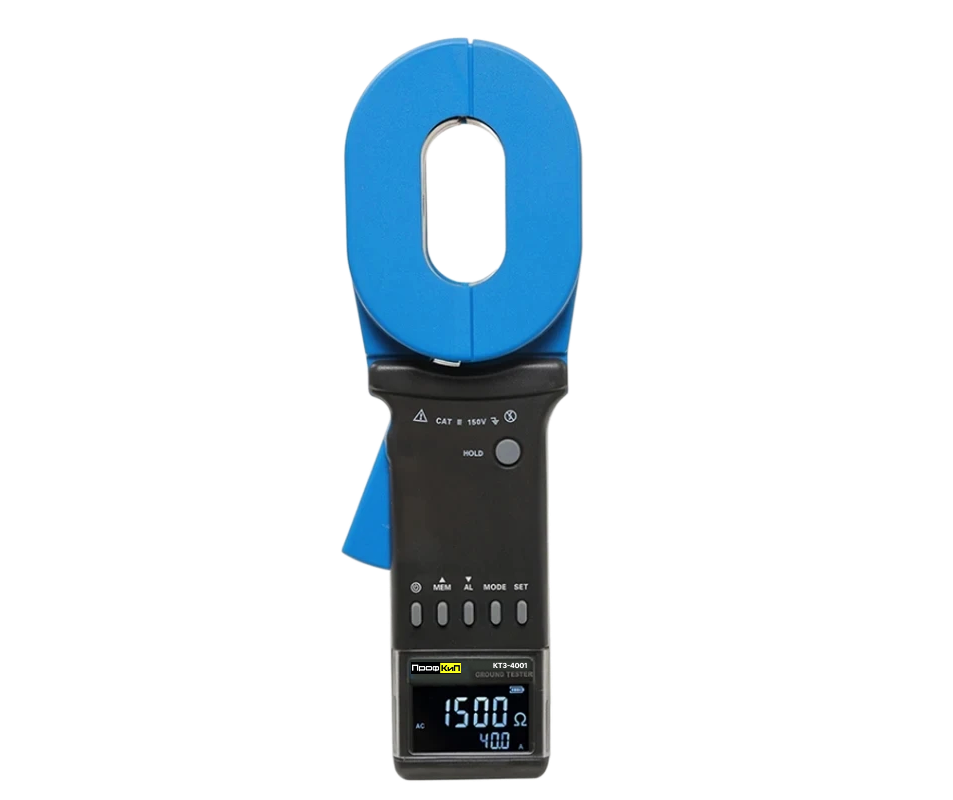

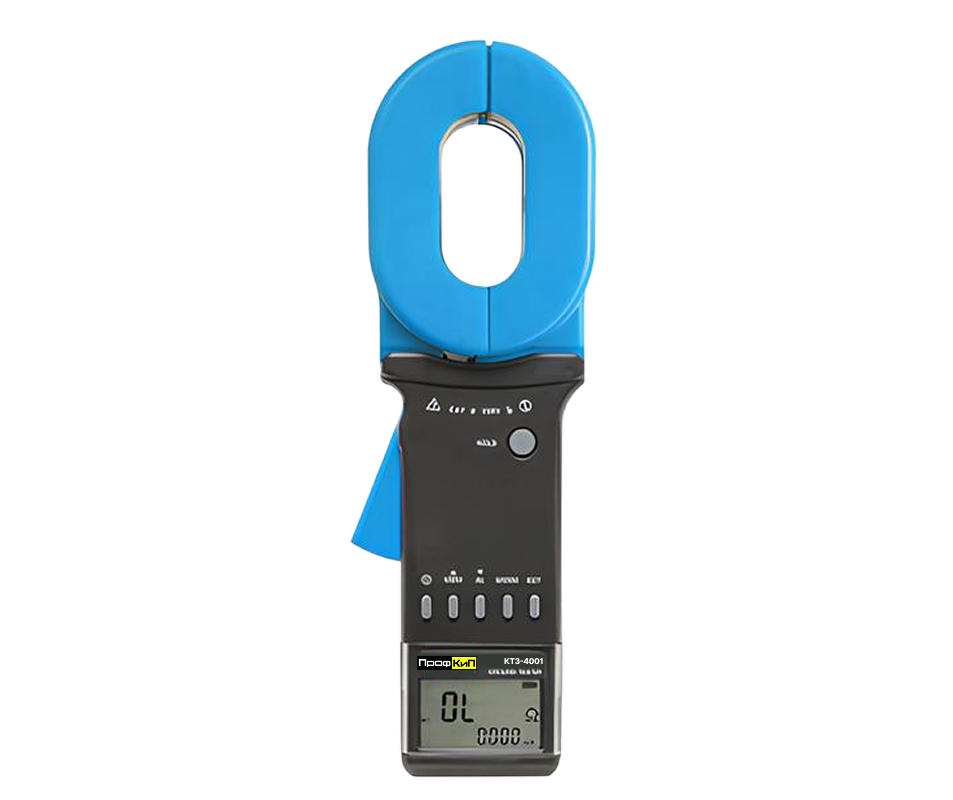

Режим отображения	4-значный ЖК дисплей 47х28,5мм
Автоматический выбор диапазона измерения
Удержание показаний
Подстветка ЖК-дисплея
Функция сигнализации превышения диапазона измерений
Отображение заряда батареи в режиме реального времени
Синхронный дисплей Ω+А
Интерфейс USB, RS232 (опционально)

Принцип действия клещей токовых - измерителей сопротивления заземления ПрофКиП КТЗ-4001
Принцип действия клещей основан на измерении напряжения в цепи и его последующем перерасчете при приложении испытательного тока. Основной принцип измерения сопротивления заземления с помощью данных токовых клещей заключается в измерении сопротивления контура. Зажимная часть прибора состоит из катушки напряжения и катушки тока. Катушка напряжения подаёт сигнал возбуждения и индуцирует потенциал V в измеряемой цепи. Под действием потенциала V в измеряемой цепи будет генерироваться ток I. Управление режимами работы и отображение информации на дисплее осуществляются с помощью встроенного микроконтроллера.

Диапазон измерения сопротивления постоянного тока	0,01 Ом … 1500 Ом
Диапазон измерения силы переменного тока (тока утечки)	0 … 40 А
Максимальный охват	32 мм
Скорость измерения	1 изм/сек
Память	99 показаний
Режим отображения	4‑значный ЖК‑дисплей 47 × 28,5 мм
Температура окружающей среды, °C	от 0 до +40
Относительная влажность %, не более	90
Габариты (длина × ширина × высота), мм, не более	295 × 98 × 66
Масса, кг, не более	1,2

Метрологические характеристики в режиме измерения сопротивления постоянного тока
Модификация	Диапазон измерений, Ом	Разрешение, Ом	Пределы допускаемой абсолютной погрешности измерений, Ом
ПрофКиП КТЗ-4001	от 0,010 до 0,099	0,001	±(0,01· R_изм + 0,01)
	от 0,10 до 0,99	0,01	±(0,01· R_изм + 0,01)
	от 1,0 до 49,9	0,1	±(0,1· R_изм + 0,1)
	от 50,0 до 99,5	0,5	±(0,015· R_изм + 0,5)
	от 100 до 199	1	±(0,02· R_изм+ 1)
	от 200 до 395	5	±(0,05· R_изм + 5)
	от 400 до 590	10	±(0,1· R_изм + 10)
	от 600 до 880	20	±(0,2· R_изм + 20)
	от 900 до 1500	30	±(0,25· R_изм + 30)
¹⁾R_изм – измеренное значение сопротивления, Ом
Метрологические характеристики в режиме измерения силы переменного тока (частота 50 Гц)
Модификация	Диапазон измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, мА, А
ПрофКиП КТЗ-4001	от 0 до 9,00 мА	0,05 мА	±(0,025· I_изм + 2 мА)
	от 10,0 до 99,0 мА	0,1 мА	±(0,025· I_изм+ 10 мА)
	от 100 до 300 мА	1 мА	±(0,025· I_изм + 20 мА)
	от 0,30 до 2,99 А	0,01 А	±(0,025· I_изм + 0,1 А)
	от 3,0 до 9,9 А	0,1 А	±(0,025· I_изм + 0,5 А)
	от 10,0 до 40,0 А	0,1 А	±(0,025· I_изм + 1 А)
¹⁾I_изм – измеренное значение силы переменного тока, мА, А

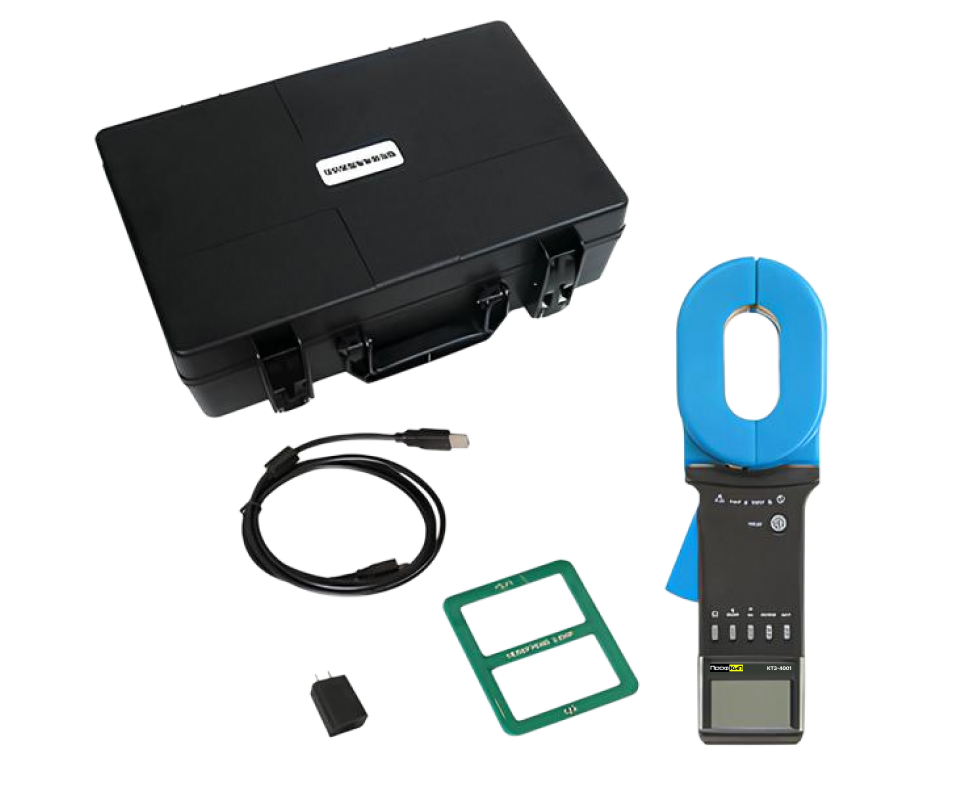

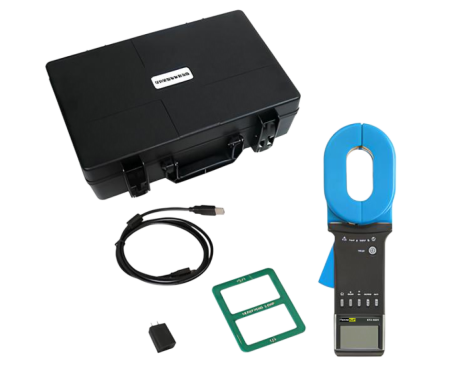

1. Клещи-измерители сопротивления заземления ПрофКиП КТЗ-4001 - 1 шт.;
2. Руководство по эксплутатации - 1 шт.;
3. Комплект измерительных проводов - 1 шт.;
4. Упаковка - 1шт.
