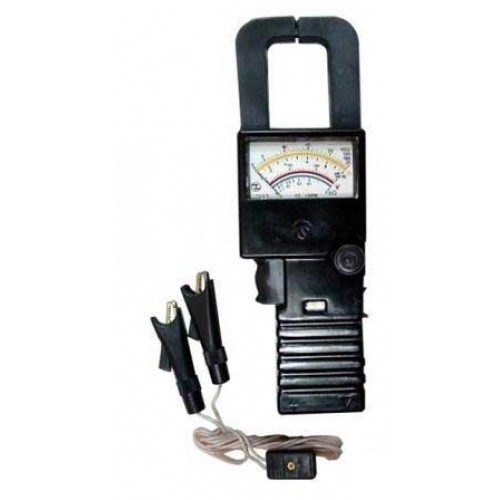

Ц4505М клещи электроизмерительные

Клещи электроизмерительные Ц4505M предназначены для кратковременного измерения тока без разрыва токовой цепи напряжения в сетях переменного тока частотой 50 Гц с номинальным напряжением сетей до 650 В и сопротивления постоянному току.

Технические данные клещей Ц4505M:

Предел допускаемой основной погрешности + 2,5%.

Конечные значения диапазонов измерений клещей Ц4505M:

• по току - 10 А; 25 А; 100 А; 500 А; 1000 А;
• по напряжению - 300 В; 600 В;
• по сопротивлению - 2 кОм. Собственное потребление при значениях, соответствующих конечному значению диапазона измерений, не более:
• при измерении тока - 5 ВА;
• при измерении напряжения - 10 ВА. Время установления показаний, не более 3,5 с.

Размер окна магнитопровода обеспечивает охват:

• проводника с наружным диаметром, не более 35 мм;
• шины, не более 50х20 мм. Разъем магнитопровода, не более 37 мм.

Усиление для разъема магнитопровода для одной руки, не более 60 Н.

Остаточное отклонение указателя от нулевой отметки, не более:

• для шкалы измерения тока - 1,5 мм;
• для шкал измерения напряжения и сопротивления - 0,9 мм. Диапазон регулировки корректором, не менее:
• для шкалы измерения тока - 1,5 мм;
• для шкал измерения напряжения и сопротивления - 0,9 мм. Переброс указателя, не более:
• для шкалы измерения тока - 12 мм;
• для шкал измерения напряжения и сопротивления - 8 мм. Норма средней наработки на отказ, циклов, не менее 35000.
