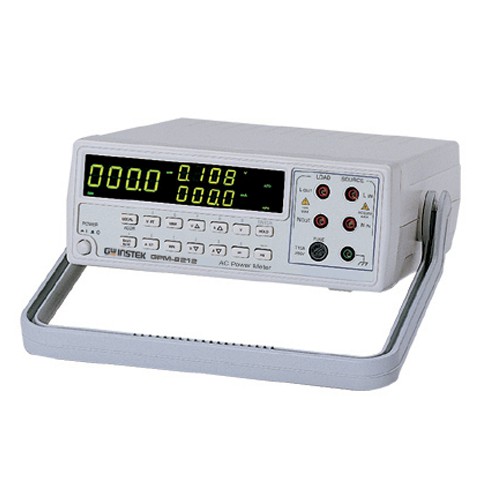

Измеритель электрической мощности GPM-8212
Краткие характеристки:
- Одновременная индикация измеряемой мощности, тока и напряжения (частоты или коэф. мощности)
- Измерение True RMS для напряжения, тока, мощности
- Программная калибровка
- Удержание показаний, min/max измерения
- Высокая помехозащищенность
- Задание коэф. пересчета при подключениях через трансформатор
- Опция: RS-232 или RS-485
Технические данные:
|
Характеристики
|
Параметры
|
Значения
|
|
Напряжение
|
Предел измерения
|
5/10/20/40/80/160/320/640 В, автоматич. или ручной выбор
|
|
Режим измерения
|
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
|
|
Входной импеданс
|
1 МОм
|
|
Макс. вх. напряжение
|
1000 Впик., 700 Вср.кв.
|
|
Коэф. трансформации
|
1-9999
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
±(0,1%U ± 0.1%Uк), Uк=5/10/20/40/80/160/320/640В
|
|
Ток
|
Предел измерения
|
160 / 320 / 640 мА / 1,28 / 2,56 / 5,12 / 10,24 / 20,48 А, автоматический или ручной выбор
|
|
Режим измерения
|
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
|
|
Входной импеданс
|
0,01 Ом
|
|
Макс. вх. ток
|
30 Апик., 20 Аср.кв.
|
|
Коэф. трансформации
|
1-9999
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения
|
|
Активная мощность
|
Диапазон
|
0,32 мВт – 13,1 кВт
|
|
Режим измерения
|
Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
|
|
Погрешность измерения (23°С ± 5°С, синусоид. сигнал)
|
±(0,2%Р ± 0,2%Рк)
|
|
Коэф. мощности
|
Диапазон
|
0,001 - 1,000
|
|
Алгоритм вычисления
|
Мощность активная (Вт) / Мощность реактивная (ВА) = Коэф. мощности (cos ϕ)
|
|
Частота
|
Диапазон
|
40 Гц – 400 Гц
|
|
Погрешность измерения (23°С ± 5°С)
|
±0,2%
|
|
Общие данные
|
Дисплей
|
Три цифровых шкалы (14 мм × 1, 11 мм × 2): 4 разряда, СД-индикатор
|
|
Мин. вх. уровень
|
2% от предела измерения
|
|
Скорость измерения
|
2 изм./сек.
|
|
Индикация перегрузки
|
“O.L”
|
|
Напряжение питания
|
86 - 265 В, 50 / 60 Гц
|
|
Опции
|
RS-232 или RS-485, программное обеспечение
|
Физические Характеристики:
Габаритные размеры, мм: 251 х 91 х 291
Масса, кг: 1,6
