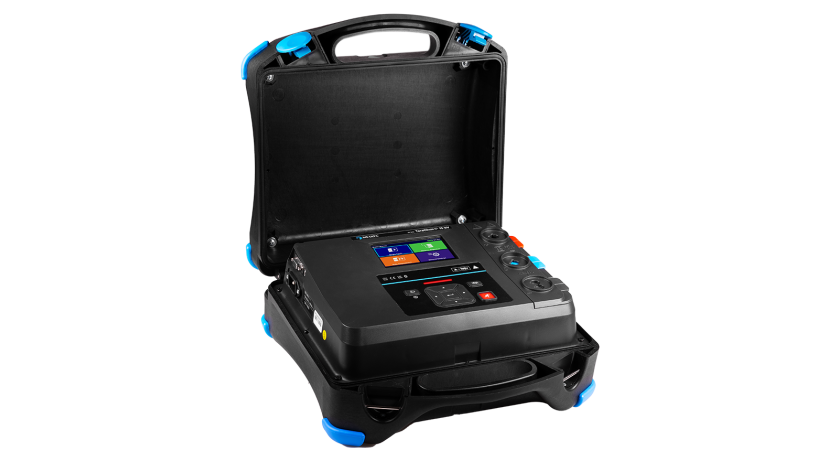

MI 3215 измеритель параметров изоляции 15кВ

Код: 032572

Описание в PDF

Бренд: Metrel
Страна бренда: Словения
Госреестр 97279-25
Межповерочный интервал 24 месяца
Гарантия 3 года

Функции MI 3215

измерение сопротивления изоляции, построение графика R(t),
измерение емкости испытываемого объекта,
проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы,
измерение выдерживаемого напряжения / тока пробоя,
расчет индекса поляризации PI,
расчет коэффициента диэлектрического поглощения DAR,
расчет коэффициента диэлектрического разряда DD,
измерение напряжения и частоты переменного и постоянного тока.

Особенности MI 3215

возможность задания измерительного напряжения в диапазоне от 50 В до 15 кВ с шагом 100 В,
полная диагностика состояния изоляции, включающая в себя автоматический расчет,
индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD,
автоматическая калибровка после включения,
встроенный таймер позволяет задавать время измерения от 1 с до 100 мин,
автоматический разряд испытываемого объекта после завершения измерений,
наличие защитного проводника GUARD для отведения поверхостных токов утечки,
встроенная память на 1000 измерений,
подключение к ПК посредством USB и Bluetooth,
легкий корпцс (масса 6,3 кг).

Характеристики	Диапазон	Разрешение
Диапазоны измерения сопротивления изоляции	0,01 МОм ... 9,99 МОм	10 кОм
	10,0 МОм ... 99,9 МОм	100 кОм
	100 МОм ... 999 МОм	1 МОм
	1,00 ГОм ... 9,99 ГОм	10 МОм
	10,0 ГОм ... 99,9 ГОм	100 МОм
	100 ГОм ... 999 ГОм	1 ГОм
	1,00 ТОм ... 9,99 ТОм	10 ГОм
	10,0 ТОм ... 35,0 ТОм	100 ГОм
Погрешность измерения сопротивления изоляции в зависимости от испытательного напряжения (при типичных значениях Riso)
Сопротивление изоляции	Напряжение	Погрешность
1,5 ТОм 30 ТОм	15 кВ	± 6 % от измер. ± 20 % от измер.
1 ТОм 20 ТОм	10 кВ	± 6 % от измер. ± 20 % от измер.
250 ГОм 5 ТОм	5 кВ	± 5 % от измер. ± 13 % от измер.
100 ГОм 2 ТОм	2 кВ	± 5 % от измер. ± 13 % от измер.
50 ГОм 1 ТОм	1 кВ	± 5 % от измер. ± 13 % от измер.
25 ГОм 500 ГОм	500 В	± 5 % от измер. ± 13 % от измер.
5 ГОм 100 ГОм	100 В	± 5 % от измер. ± 13 % от измер.
Измерение тока утечки
Диапазон	Разрешение	Погрешность
0,00 нА … 9,99 нА	10 пА	±(5 % от измер. + 7 емр)
10,0 нА … 99,9 нА	100 пА	± 5 % от измер.
100 нА … 999 нА	1 нА
1,00 mA … 9,99 mA	10 нА
10,0 mA … 99,9 mA	100 нА
100 mA … 999 mA	1 mA
Измерение емкости
Диапазон	Разрешение	Погрешность
20 нФ ... 999 нФ	1 нФ	±(5 % от измер. + 3 емр)
1,00 mФ … 9,99 mФ	10 нФ
10,0 mФ … 50,0 mФ	100 нФ
Общие характеристики
Источник питания	АКБ 14,4 В пост. тока (4,4 Ач, литий-ионный блок) или сеть 100 … 240 В, 45 … 65 Гц, 100 ВА
Категория перенапряжения	300 В CAT II
Класс защиты	усиленная изоляция
Категория измерения	1000 В CAT IV
Степень загрязнения	2
Степень защиты	IP 65 (закрытый корпус)
Сохранение данных	8 ГБ
Программное обеспечение для ПК	Да
Диапазон рабочей температуры	-20 °C … 50 °C
Максимальная отн. влажность	90% (0°C … 40°C), без конденсации
Размеры (Ш ´ В ´ Г)	36 см x 16 см x 33 см
Масса	6,3 кг (без принадлежностей)

1. Прибор MI 3215 - 1 шт.;
2. Экранированный измерительный кабель с крокодилом 10 кВ, 3 м - 3 шт.;
3. Сетевой кабель - 1 шт.;
4. USB-кабель - 1 шт.;
5. Сумка - 1 шт.;
6. Руководство по эксплуатации - 1шт.
