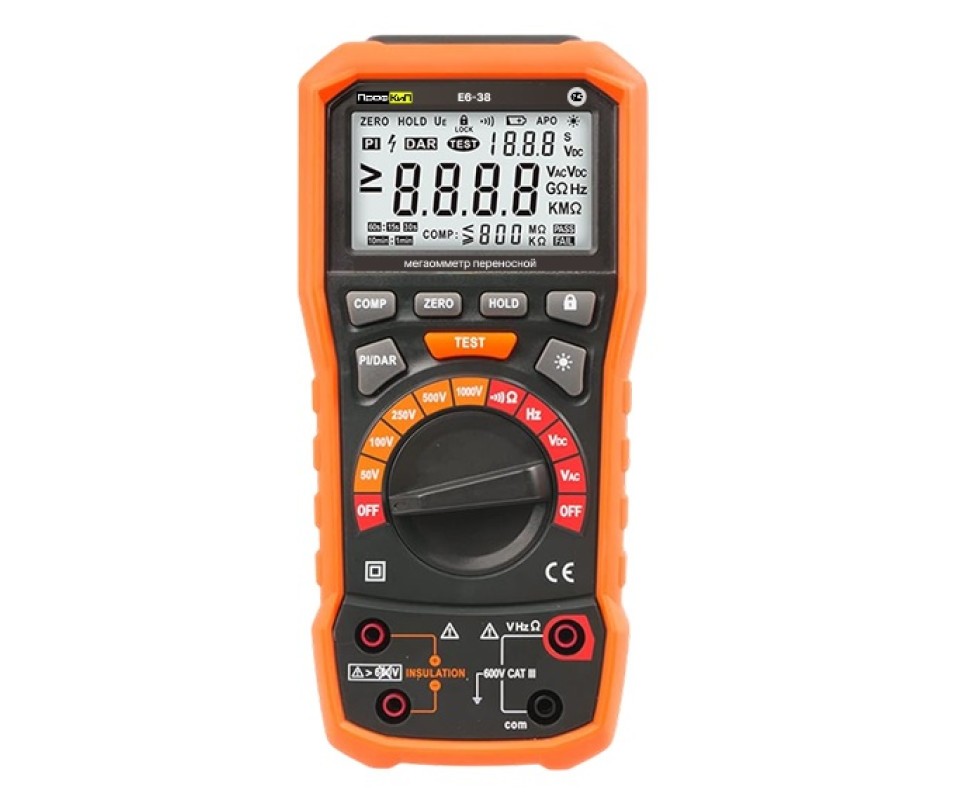

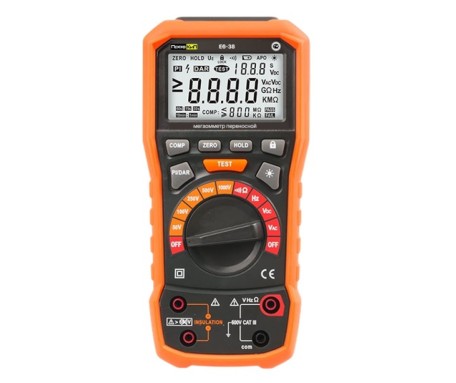

ПрофКиП Е6-38 мегаомметр

Код: 029919

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 94864-25
Межповерочный интервал 12 месяцев
Гарантия 1 год

Назначение мегаомметра переносного цифрового ПрофКиП Е6-38

Мегаомметры цифровые переносные ПрофКиП Е6-38 предназначены для измерений сопротивления постоянного тока, частоты переменного тока, напряжения постоянного и переменного тока при проверке параметров изоляции. Средства измерений оснащены встроенным многофункциональным дисплеем и автономными источниками питания, что позволяет использовать их как мобильные средства измерений без привязки к сети питания.Мегаомметры представляют собой переносные цифровые измерительные приборы с автономным питанием. Прибор может быть использован при производстве, эксплуатации, ремонте и метрологической аттестации электроэнергетического и радиоэлектронного оборудования, а также при производстве кабельной продукции, изоляционных материалов, радиоэлектронных элементов.

Принцип действия мегаомметра переносного цифрового ПрофКиП Е6-38

Принцип действия мегаомметров основан на измерении значения силы тока через объект измерения, при приложении к нему испытательного напряжения фиксированного значения. Формирование испытательного напряжения осуществляется по схеме преобразования постоянного напряжения в переменное с его последующим выпрямлением и умножением. В дальнейшем микроконтроллер мегаомметра производит перерасчёт данных о силе тока, частоте и значении испытательного напряжения в величину сопротивления.
Управление режимами работы, математическая обработка результатов измерений и отображение их на дисплее осуществляется с помощью встроенного микроконтроллера

Особенности и преимущества мегаомметра переносного цифрового ПрофКиП Е6-38
Номинальное испытательное напряжение:			50/100/250/500/1000 В
Диапазон измерения сопротивления изоляции:			0,01МОм … 1ГОм
Измерение напряжения переменного тока			600В
Измерение напряжения постоянного тока			600В
Измерение частоты переменного тока			1000 Гц
Широкая функциональность
Возможность выбора испытательного напряжения в измерительной цепи
Компактность и удобство использования в качестве мобильного прибора
ЖК дисплей 4 разряда
Работа в режиме сравнения (компаратора)
Индикатор степени разряда элементов питания
Защита от перегрузки
Подстветка дисплея
Автоматическое отключение питания
Определение дополнительных характеристик изоляции (DAR и PI)

Метрологические характеристики мегаомметра переносного цифрового ПрофКиП Е6-38

Метрологические характеристики в режиме измерения сопротивления постоянного тока
Модификация	Номинальное значение испытательного напряжения постоянного тока, В	Предел измерений	Разрешение	Пределы допускаемой абсолютной погрешности измерений, МОм, ГОм
ПрофКиП Е6-38	50	19,99 МОм	0,01 МОм	± (1,5·10-2 Rизм + 5r)
		199,9 МОм	0,1 МОм	± (5,0·10-2 Rизм + 5r)
		499 МОм	1 МОм	± (5,0·10-2 Rизм + 5r)
		1,00 ГОм	0,01 ГОм	± (10,0·10-2 Rизм + 5r)
	100	19,99 МОм	0,01 МОм	± (1,5·10-2 Rизм + 5r)
		199,9 МОм	0,1 МОм	± (5,0·10-2 Rизм + 5r)
		499 МОм	1 МОм	± (5,0·10-2 Rизм + 5r)
		1,99 ГОм	0,01 ГОм	± (10,0·10-2 Rизм + 5r)
		2,0 ГОм	0,1 ГОм	± (10,0·10-2 Rизм + 5r)
	250	19,99 МОм	0,01 МОм	± (1,5·10-2 Rизм + 5r)
		199,9 МОм	0,1 МОм	± (5,0·10-2 Rизм + 5r)
		499 МОм	1 МОм	± (5,0·10-2 Rизм + 5r)
		1,99 ГОм	0,01 ГОм	± (10,0·10-2 Rизм + 5r)
		5,0 ГОм	0,1 ГОм	± (10,0·10-2 Rизм + 5r)
	500	19,99 МОм	0,01 МОм	± (1,5·10-2 Rизм + 5r)
		199,9 МОм	0,1 МОм	± (5,0·10-2 Rизм + 5r)
		499 МОм	1 МОм	± (5,0·10-2 Rизм + 5r)
		1,99 ГОм	0,01 ГОм	± (10,0·10-2 Rизм + 5r)
		10,0 ГОм	0,1 ГОм	± (10,0·10-2 Rизм + 5r)
	1000	19,99 МОм	0,01 МОм	± (1,5·10-2 Rизм + 5r)
		199,9 МОм	0,1 МОм	± (5,0·10-2 Rизм + 5r)
		499 МОм	1 МОм	± (5,0·10-2 Rизм + 5r)
		1,99 ГОм	0,01 ГОм	± (10,0·10-2 Rизм + 5r)
		19,9 ГОм	0,1 ГОм	± (10,0·10-2 Rизм + 5r)
		100 ГОм	1 ГОм	Погрешность не нормирована
Метрологические характеристики в режиме измерения напряжения постоянного тока
Модификация	Предел измерений, В	Разрешение, В	Пределы допускаемой абсолютной погрешности измерений, В
ПрофКиП Е6-38	600	0,1	±(1,5·10-2 Uизм + 5r)
Метрологические характеристики в режиме измерения напряжения переменного тока
Модификация	Предел измерений, В	Разрешение, В	Частота измеряемого напряжения, Гц	Пределы допускаемой абсолютной погрешности измерений, В
ПрофКиП Е6-38	600	0,1		±(1,5·10-2 Uизм + 5r)
Метрологические характеристики в режиме измерения частоты
Модификация	Предел измерений, Гц	Разрешение, Гц	Пределы допускаемой абсолютной погрешности измерений, Гц
ПрофКиП Е6-38	199,9	0,1	±(0,1·10-2 Fизм + 3r)
ПрофКиП Е6-38	1000	1	±(0,1·10-2 Fизм + 3r)

Основные технические данные мегаомметра переносного цифрового ПрофКиП Е6-38
Условия эксплуатации:
- температура окружающей среды, °С		от 0 до +40
- относительная влажность %, не более		80
Габариты (длина × ширина × высота), мм, не более:		189×94×55
Масса, кг, не более:		0,45

1. Мегаомметр переносной ПрофКиП Е6-38 - 1 шт.;
2. Руководство по эксплутатации 26.51.43.113-012-68134858-2024 РЭ - 1 шт.;

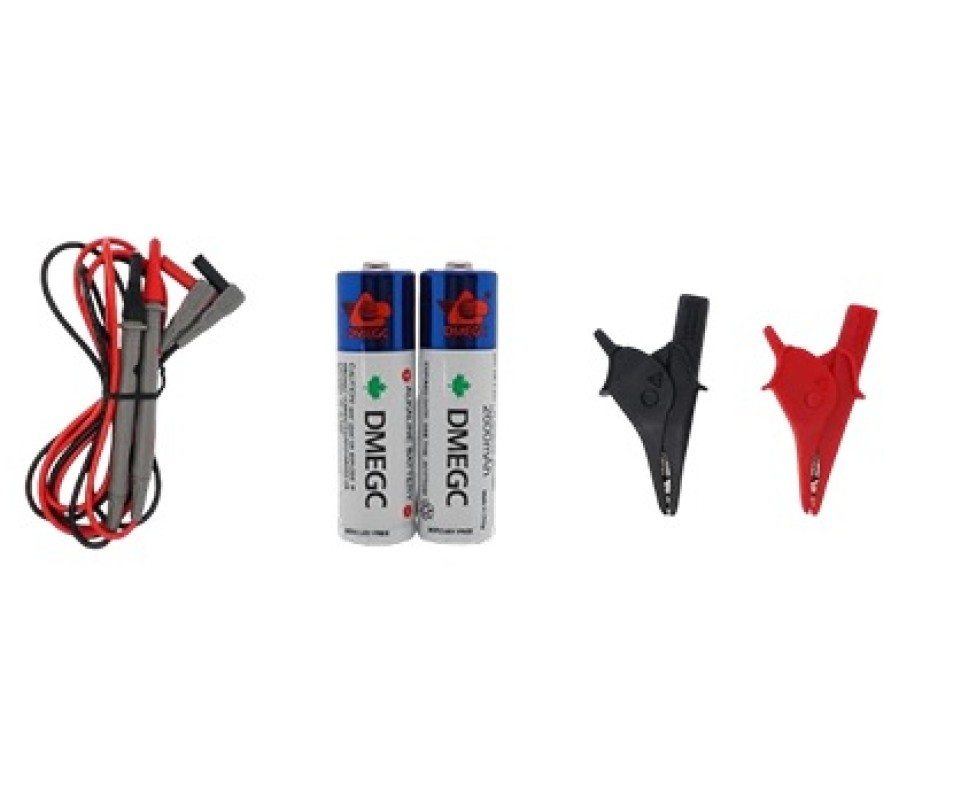

3. Измерительные провода, зажимы, щупы - 1 шт.;

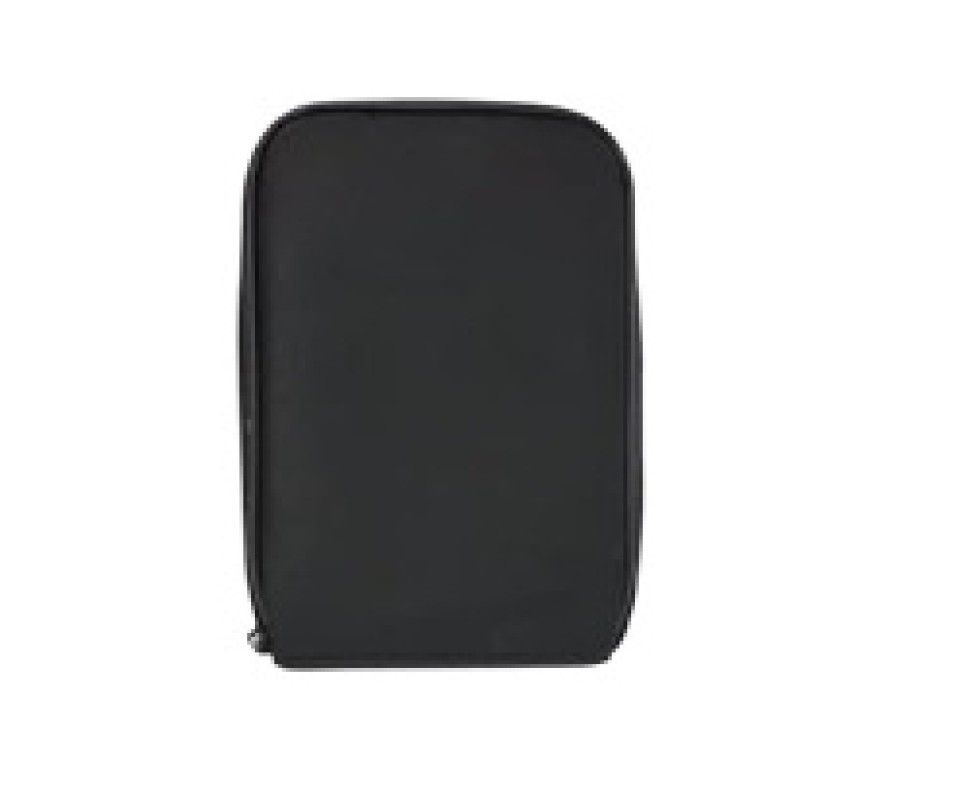

4. Сумка (кейс) для переноски и хранения - 1 шт.;
5. Упаковка - 1 шт.
