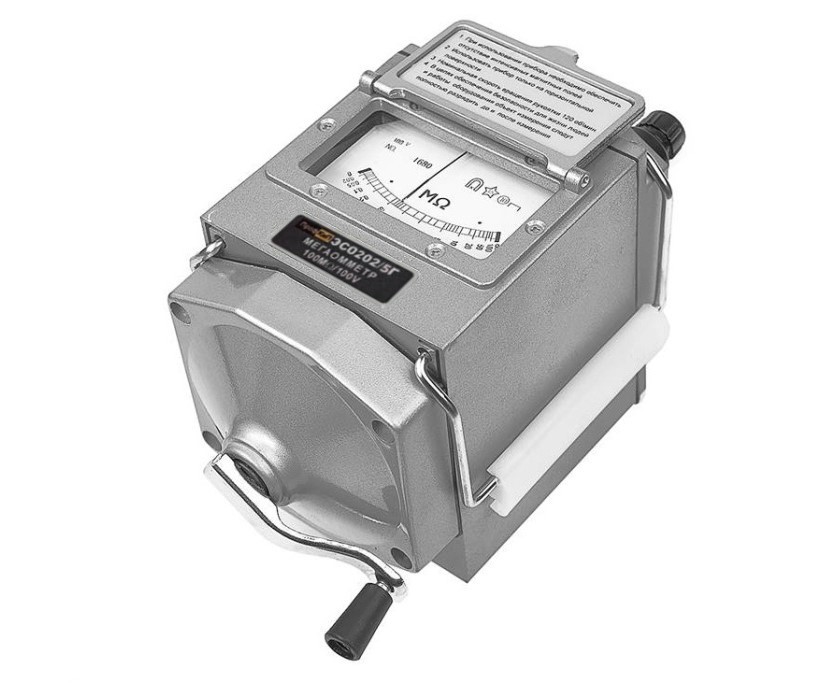

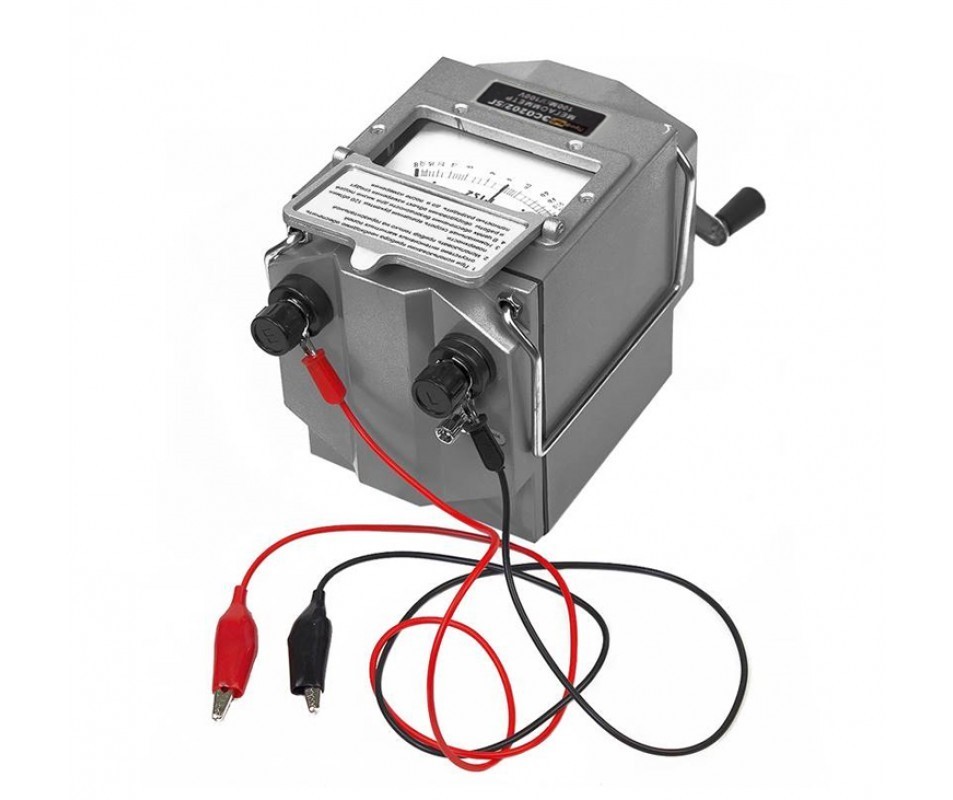

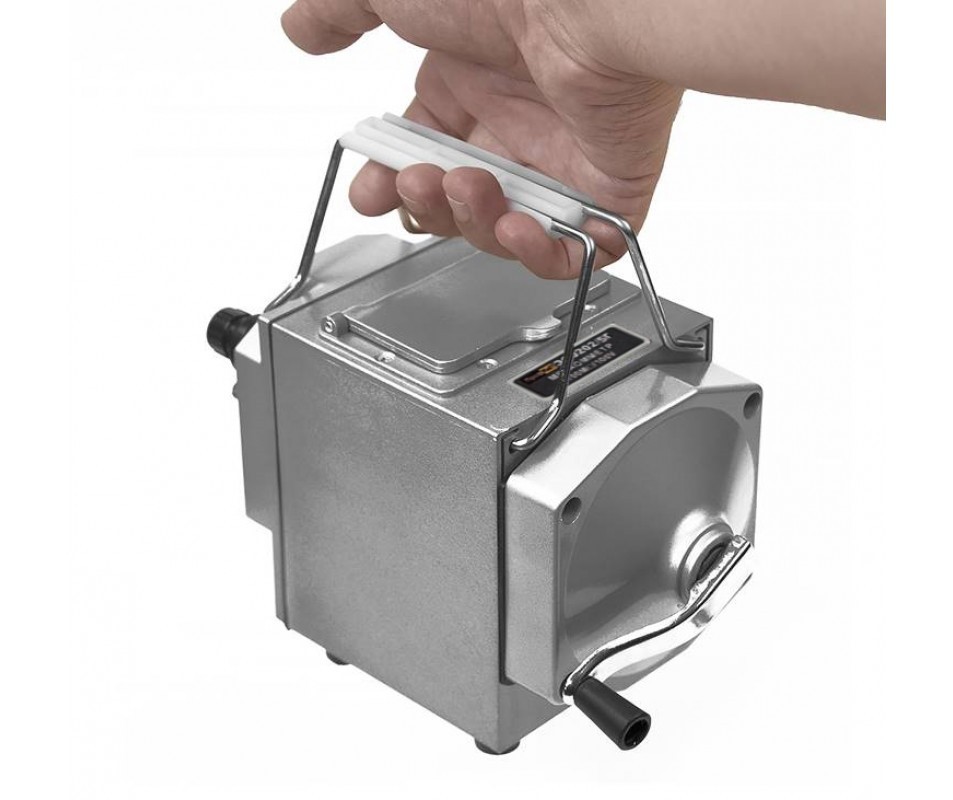

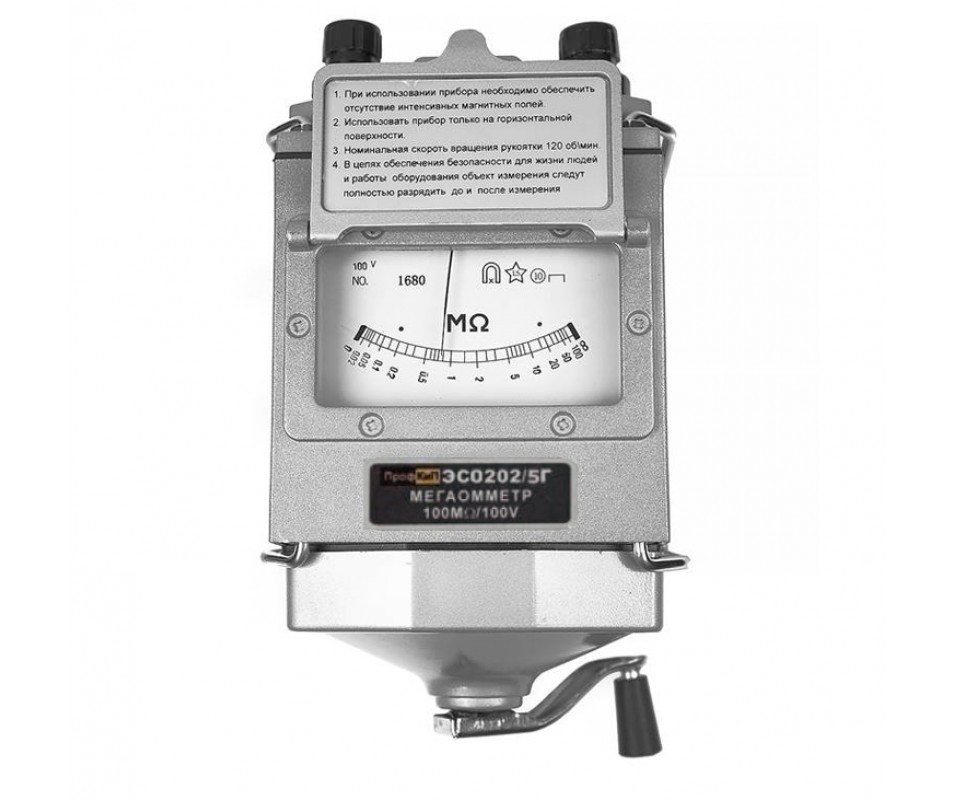

ПрофКиП ЭСО202/5Г мегаомметр

Код: 93651

Описание в PDF

Бренд: ПрофКИП
Страна бренда: Россия
Госреестр 80018-20
Межповерочный интервал 24 месяца
Гарантия 1 год

Назначение мегаомметра ПрофКиП ЭСО202/5Г

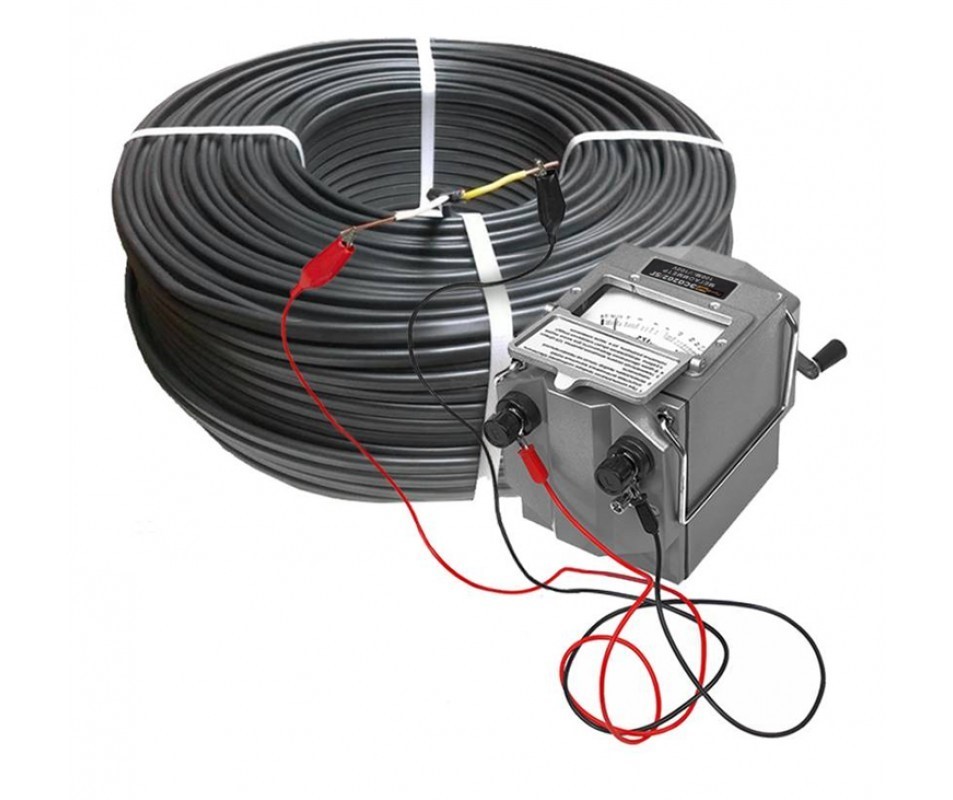

Мегаомметр ПрофКиП ЭСО202/5Г (измеритель сопротивления изоляции ПрофКиП ЭСО202/5Г) предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением. Мегаомметр ПрофКиП ЭСО202/5Г применяются для измерения сопротивления изоляции электрической проводов, кабелей, разъёмов, трансформаторов, обмоток электрических машин и других устройств, а также для измерения поверхностных и объемных сопротивлений изоляционных материалов. Питание мегаомметра ПрофКиП ЭСО202/5Г осуществляется от встроенного электромеханического генератора.

Особенности и преимущества мегаомметра ПрофКиП ЭСО202/5Г

Измерительное напряжение до 100 В
Диапазон измерений до 100 МОм
Низкая погрешность измерений: ±15%
Питание от встроенного генератора
Широкий температурный диапазон: -30°С … 50°С

Общие данные мегаомметра ПрофКиП ЭСО202/5Г

Соответствие группе 3 по ГОСТ 22261 "Средства измерений электрических и магнитных величин. Общие технические условия", но с расширенным диапазоном рабочих температур.
Соответствие требованиям ГОСТ 26104 "Средства измерений электронные. Технические требования в части безопасности. Методы испытаний" к изделиям класс защиты II, ГОСТ Р 51350 "Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования", категория монтажа (категория перенапряжения) II

Основные технические характеристики мегаомметра ПрофКиП ЭСО202/5Г
Параметры	Значения
Диапазон измерения сопротивлений	0 МОм … 100 МОм
Измерительное напряжение на зажимах	100 В ±10 В
Предел допускаемой основной относительной погрешности от 0.05 МОм и до верхнего предела	±15%
Предел допускаемой дополнительной погрешности, вызванной протеканием в измерительной цепи токов промышленной частоты (помехи) силой до 50 мкА	±15%
Остаточное отклонение указателя от нулевой отметки	не более ±0.5%
Время установления показаний	не более 15 с
Величина перемещения указателя корректором нуля механическим	не более ±2% от длины шкалы
Электрическая прочность изоляции	5 кВ
Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями при нормальных условиях эксплуатации	40 МОм
Режим работы	прерывистый (измерение – 1 мин, пауза – 2 мин)
Общие данные мегаомметра ПрофКиП ЭСО202/5Г:
Средняя наработка на отказ	не менее 12500 часов
Средний срок службы	не менее 10 лет
Питание	от встроенного электромеханического генератора (скорость вращения рукоятки от 120 до 144 об/мин)
Габаритные размеры	150х130х200 мм
Вес	2.2 кг
Рабочие условия эксплуатации:
- температура окружающего воздуха	-30°С до 50°С
- относительная влажность	от 20% до 90%
- атмосферное давление	от 84 кПа до 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.)
