Тестер электрических установок Fluke 1653B

Описание в PDF

Госреестр 52394-13
Межповерочный интервал 12 месяцев
Производитель Fluke
Производство: США

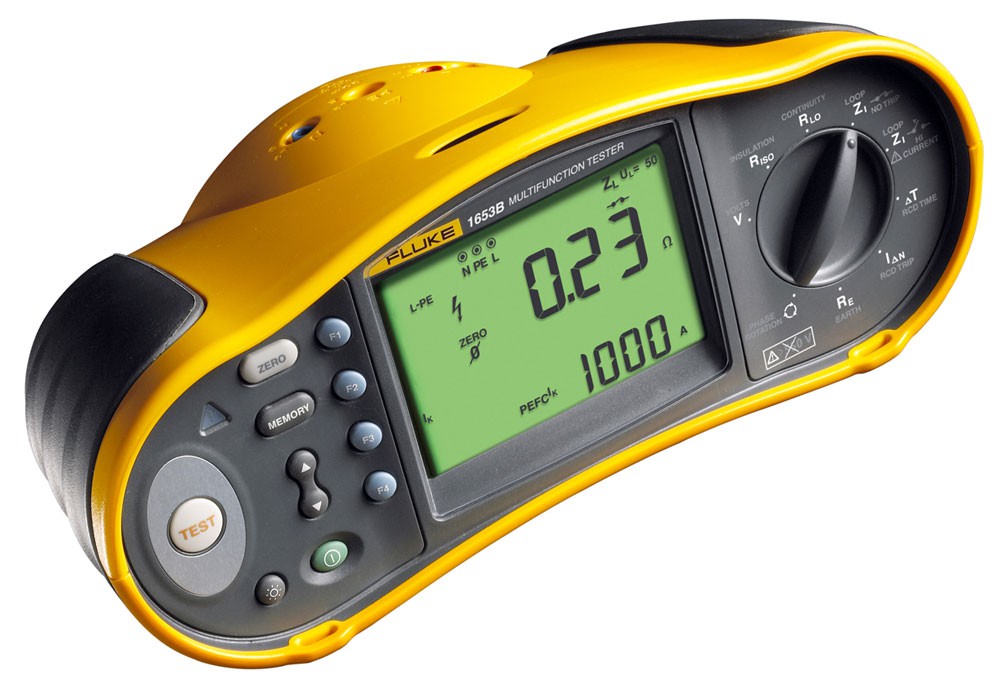

Многофункциональный тестер электроустановок Fluke 1653В

Возможности и преимущества тестера Fluke 1653В

Тестеры Fluke 1653 выполняют проверку безопасности электрических установок в жилых, коммерческих и промышленных помещениях. Они дают возможность убедиться в безопасности и правильной установке стационарной электропроводки в соответствии с требованиями IEC 60364, HD 384 и соответствующих местных стандартов. Уникальный эргономичный дизайн, малый вес и удобный шейный ремешок для освобождения рук, превращают работу с многофункциональным тестером Fluke 1653 в удовольствие. Простые органы управления и большой дисплей с очень широким углом обзора делают эти тестеры более простыми и безопасными в использовании.

Особенности тестера Fluke 1653В

простота: просто поверните переключатель, нажмите кнопку и просмотрите результаты;
эффективность: измеряйте полное сопротивление контура без размыкания УЗО, без необходимости в их обходе;
прочность: выдерживает падение с высоты одного метра, что соответствует требованиям к использованию в полевых условиях;
безопасность: тонкий датчик с кнопкой тестирования позволяет смотреть на панель во время проведения измерений в труднодоступных местах;
удобство: компактный и легкий (вес менее 1,2 кг) для использования в течение всего дня;
соответствие стандартам: отвечает всем соответствующим стандартам, включая EN 61557 и VDE 0413.

Графика панели

Надписи переключателя доступны на шести языках. Можно выбрать английский, французский, немецкий, итальянский, испанский языки или версию с символами, удобную для пользователя.

Удобный дизайн пробника

Благодаря тонкому пробнику со встроенной кнопкой тестирования существует возможность безопасного проведения измерений одной рукой в труднодоступных местах, одновременно считывая показания.

Профессиональные отчеты

В тестере электроустановок 1653 можно сохранять до 500 результатов измерений. Данные, сохраняемые для каждого измерения, включают функцию тестирования, выбираемые пользователем условия тестирования и необходимые ссылки. В модели 1653 имеется ИК-порт и адаптер для загрузки результатов в компьютер для подготовки профессиональных отчетов с помощью программы FlukeView- Forms (вариант комплектации).

Полный комплект

Все модели 1650 оборудованы съемными выводами, которые могут быть заменены в случае повреждения или потери. Долговечный твердый переносной футляр, выдерживающий большую нагрузку, защитит ваш прибор в тяжелых полевых условиях. Пробник со встроенной кнопкой тестирования входит в стандартную комплектацию.

Технические характеристики

Переменное напряжение
Диапазон	500 В
Разрешение	0.1 В
Погрешность (50-60 Гц)	0.8% + 3
Входное сопротивление	3.3 МОм
Защита от перегрузки	660 Вскз
Тестирование целостности
Диапазон (авт. регулирование диапазона):	20 Ом, 200 Ом, 2000 Ом
Разрешение	0,01 Ом, 0,1 Ом, 1 Ом
Ток тестирования	> 200 мА
Напряжение в разомкнутой цепи	> 4 В
Погрешность	± (1,5%+3 знака)

Измерение сопротивления изоляции
Напряжение тестирования	Диапазон измерения сопротивления изоляции	Разрешение	Ток тестирования	Погрешность
50 В	10 кОм до 50 МОм	0,01 МОм	1 мА @ 50 кОм	+/-(3%+3 зн.)
100 В	100 кОм до 20 МОм 20 МОм до 200 МОм	0,01 МОм 0,1 МОм	1 мА @ 100 кОм	+/-(3%+3 зн.)
250 В	100 кОм до 20 МОм 20 МОм до 200 МОм	0,01 МОм 0,1 МОм	1 мА @ 250 кОм	+/-(1, 5 + 3 зн.)
500 В	100 кОм до 20 МОм 20 МОм до 200 МОм 200 МОм до 500 МОм	0,01 МОм 0,1 МОм 1 МОм	1 мА @ 500 кОм	+/-(1, 5 + 3 зн.)+10%
1000 В	100 кОм до 200 МОм 200 МОм до 1000 МОм	0,1МОм 1 МОм	1мА @ 1 МОм	+/-(1, 5 + 3 зн.)+10%

Измерение полного сопротивления контура
Диапазон	Разрешение	Погрешность
20 Ом	0,01 Ом	+/-(3%+10знаков)
200 Ом	0,1 Ом
2000 Ом	1 Ом

Тест ожидаемого тока короткого замыкания/повреждения
Диапазон	от 0 до 25 кА
Разрешение и единицы	При токе менее 1000 А - 1А При токе более 1000 А - 0,1 кА
Погрешность	Определяется измерениями погрешности сопротивления контура и сетевого напряжения
Тест тока размыкания (линейно-нарастающего воздействия) (DT)
Диапазон	от 50% до 110% Номинальный ток УЗО
Размер шага	10% от IDN
Погрешность	± 5%

Тест времени размыкания (DT)
Настройки тока	Множитель	Погрешность силы тока	Погрешность времени размыкания
10, 30, 100, 300, 500, 1000 мА	1/2	± 0% - 10%	± (1% от счета + 1 зн.)
10, 30, 100, 300, 500, 1000 мА	1	± 10% - 0%
10, 30 мА	5	± 10%

Тест сопротивления заземления (RE)
Диапазон	Разрешение	Погрешность
200 Ом	0.1 Ом	± (2%+ 5 знаков)
2000 Ом	1 Ом	± (3.5%+ 10 знаков)

Общие характеристики
Рабочая температура	от -10 °C до 40 °C
Влажность (без конденсации)	10...30 °C: 95% 30...40 °C: 75%
Уровень безопасности	EN 61010-I CAT III 500V, CAT IV 300V
Элемент питания	алкалиновые батареи, могут заменяться аккумуляторными батареями типа NiCD или NiMH с номинальным напряжением 1,2 В
Гарантия	3 года

Габариты и масса

Размеры, мм 100 х 250 х 125

Масса кг 1,17

1. 165Х-8008 щуп многофункциональный;
2. Шнур питания для определенной страны;
3. TL-L1, диагностический вывод, красный;
4. TL-L2, диагностический вывод, зеленый;
5. TL-L3, диагностический вывод, синий;
6. Щуп измерительный, тест-объект, гнездо для штекера с продольными подпружинивающими контактами, наконечник 4 мм, красный;
7. Щуп измерительный, тест-объект, гнездо для штекера с продольными подпружинивающими контактами, наконечник 4 мм, зеленый;
8. Щуп измерительный, тест-объект, гнездо для штекера с продольными подпружинивающими контактами, наконечник 4 мм, синий;
9. Колпачок щупа, GS-38, красный;
10. Колпачок щупа, GS-38, зеленый;
11. Колпачок щупа, GS-38, синий;
12. Большой зажим типа "крокодил", красный;
13. Большой зажим типа "крокодил", зеленый;
14. Большой зажим типа "крокодил", синий;
15. Диск с Руководством пользователя;
16. Краткий справочник;
17. Сумка, ящик для инструментов, желтая;
18. Твердый вкладыш для сумки, пенополиуретановый;
19. Ремень для переноски, с подкладкой;
20. Инфракрасный адаптер Fluke-1653-2014;
21. Нулевой адаптер Fluke.
