FLK-CNX I3000 Беспроводной базовый комплект CNX с модулем v3000

  • Госреестр 53947-13
  • Межповерочный интервал 12 месяцев
  • Производитель Fluke
  • Производство: США
Fluke CNX i3000 комплект для измерения переменного тока

Комплект для измерения переменного тока Fluke CNX i3000 iFlex на основе мультиметра Fluke CNX 3000

Беспроводная измерительная система Fluke CNX i3000 комплект в полном составе, позволяющая проводить основные измерения при помощи мультиметра и одновременно просматривать показания истинных среднеквадратичных значений тока с удаленных гибких модулей измерения переменного тока.

Беспроводной модуль переменного тока Fluke CNX i3000 комплект является частью команды средств беспроводного поиска неполадок Fluke.

Подключите беспроводной модуль переменного тока CNX i3000 iFlex к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в трехфазных системах. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения множества измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах.

Кроме того, больше не требуется записывать полученные данные, поскольку модули для измерения силы тока CNX i3000 способны регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени с помощью дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.

Комплект для измерений переменного тока Fluke CNX i3000 комплект обеспечивает измерения основных электрических параметров.

Беспроводной мультиметр CNX 3000 обеспечивает:
  • Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
  • Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
  • Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
  • Запись минимальных и максимальных значений
  • CAT III 1000 В; CAT IV 600 В; IP54
Беспроводной модуль переменного тока CNX i3000 iFlex
  • Измерение истинных среднеквадратичных значений переменного тока до 2500 A
  • погрешность 3%
  • Запись до 65000 показаний
  • Датчик тока iFlex позволяет выполнять измерения в ограниченном пространстве
  • ЖК дисплей с подсветкой
  • CAT III 1000, CAT IV 600 В; IP42
При помощи дополнительного ПК-адаптера беспроводная система для поиска неисправностей Fluke CNX способна отслеживать до 10 измерительных модулей одновременно и передавать результаты на ПК для последующего анализа.

Беспроводной мультиметр CNX 3000
Технические спецификации мультиметра Fluke CNX 3000
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
Технические характеристики
Переменное напряжение
Диапазон ¹
Разрешение
Погрешность ² ³
от 45 до 500 Гц
от 500 Гц до 1 кГц
600,0 мВ
0,1 мВ
1,0% + 3
2,0 % + 3
6,000 В
0,001 В
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %. ² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В. ³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.

Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
Функция
Диапазон ¹
Разрешение
Погрешность
мВ
600,0 мВ
0,1 мВ
0,09 % + 2
В
6,000 В
0,001 В
0,09 % + 2
60,00 В
0,01 В
600,0 В
0,1 В
1000 В
1 В
0,15 % + 2
)))
600 Ом
1 Ом
Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
Ом
600,0 Ом
0,1 Ом
0,5 % + 2
6,000 кОм
0,001 кОм
0,5 % + 1
60,00 кОм
0,01 кОм
60,00 кОм
0,1 кОм
600,0 кОм
0,001 МОм
50,00 МОм
0,01 МОм
1,5 % + 3
Проверка диодов
2,000 В
0,001 В
1 % + 2
мкФ
1000 нФ
1 нФ
1,2 % + 2
10,00 мкФ
0,01 мкФ
100,0 мкФ
0,1 мкФ
9999 мкФ ¹
1 мкФ
10%
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.

Переменный и постоянный ток
Функция
Диапазон ¹
Разрешение
Погрешность
мА, перемен. т. (45 Гц - 1 кГц)
60,00 мА
0,01 мА
1,5 % + 3
400,0 мА ³
0,1 В
мА пост. тока ²
60,00 мА
0,01 мА
0,5 % + 3
400,0 В
0,1 В
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %. ² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА. ³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).

Частота
Диапазон ¹
Разрешение
Погрешность
99,99 Гц
0,01 В
0,1 % + 1
999,9 Гц
0,1 В
9,999 кГц
0,001 кГц
99,99 кГц
0,01 кГц
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.

Входные характеристики
Функция
Защита от перегрузок
Входной импеданс (номинальный)
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)
Подавление синфазного сигнала

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 120 дБ при пост. токе, 50 Гц или 60 Гц
> 60 дБ при 50 Гц или 60 Гц

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 60 дБ при пост. напр., до 60 Гц

1100 В (среднеквадратичное значение)
> 10 МОм > 100 пФ
> 120 дБ при пост. токе, 50 Гц или 60 Гц
> 60 дБ при 50 Гц или 60 Гц
Напряжение испытания на обрыв цепи
Полный диапазон
Типичный ток короткого замыкания
До 6 МОм
50 МОм

1100 В (среднеквадратичное значение)
< 2,7 В пост. тока
< 0,7 В пост. тока
< 0,9 В пост. тока
< 350 мА

1100 В (среднеквадратичное значение)
< 2,7 В пост. тока
< 2,000 В пост. тока
< 1,1 мА

Функция
Защита от перегрузки
Защита
мA
Защита предохранителем, 44/100 А, 1000 В, FAST
Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление

Запись минимальных и максимальных значений
Функция
Погрешность
Функции постоянного тока
Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс
Функции переменного тока
Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс

Общие характеристики
Максимальное напряжение между любым контактом и заземлением
1000 В пост. тока или перем. тока ср.кв.знач.
Защита предохранителем (Ом) от вх. А
Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
ЖК-дисплей
Частота обновления: 4/с Вольты, амперы, омы: разрядность 6000 Частота: разрядность 10000 Емкость: разрядность 1000
Тип элементов питания
Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
Время автономной работы
Минимум 300 часов
Температура
Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
Относительная влажность
от 0 до 90 % (от 0 до 35 °C) от 0 до 75 % (от 35 до 40 °C) от 0 до 45 % (от 40 до 50 °C)
Высота над уровнем моря
Рабочая: 2000 м Хранения: 12000 м
Температурный коэффициент
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
Частота радиосвязи
2,4 ГГц, диапазон ISM, расстояние 20 м
Размеры (В x Ш x Д)
4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
Вес
340 г
Стандарты безопасности
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-яредакция CSA: CAN/CSA-C22.2 No 61010-1-12: 3-яредакция CE European: IEC/EN 61010-1:2010
Электромагнитная совместимость EMI, RFI, EMC, RF
EN 61326-1:2006, EN 61326-2-2:2006 ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489 V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249 FCCID : T68-FWCS IC:6627A-FWCS
Степень защиты (IP)
IP54

Беспроводной модуль переменного тока CNX i3000 iFlex
Технические характеристики модуля переменного тока Fluke CNX i3000 iFlex
Характеристики
Диапазон
2500 A переменного тока
Разрешение
0,1 В
Погрешность
3 % ± 5 ед. мл. разр.
Пик-фактор (50 Гц/60 Гц)
3,0 при 1100 А, 2,5 при 1400 А, 1,42 при 2500 А, добавить 2 % для учета коэффициента амплитуды > 2
Дисплей
3-1/2 знака, ЖКД с подсветкой
Скорость регистрации/интервал
мин. 1 сек/возможность настройки с ПК или передней панели
Тип элементов питания
2 AA, NEDA 15 А, IEC LR6
Время автономной работы
400 часов
Память запись
до 65 000 показаний
Неограниченный интервал прослушивания
5 с
Радиочастотная связь
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
Дальность радиочастотной связи
20 метров
Рабочая температура
от -10 °C до +50 °C
Температура хранения
от -40 °C до +60 °C
Допустимая влажность при работе
90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
Электромагнитная совместимость
EN 61326-1:2006
Соответствие стандартам безопасности
EN/IEC 61010-1:2010 до 1000 В, категория измерений (CAT) III 600 В CAT IV EN/IEC 61010-2-030:2010 EN/IEC 610101-2-031:2002 EN/IEC 61010-2-032:2002
Уровень загрязнения
2
Температурный коэффициент
0,1 X (нормируемая погрешность) / °C (< 18 °C или > 28 °C)
Степень защиты
CAT IV 600 В, CAT III 1000 В
Сертификация
CSA, FCC T68-FWCS IC:6627A-FWCS
Степень защиты (IP)
IP 42
Размеры (ВхШхГ)
16,5 см x 6,35 см x 3,56 см
(6,5" x 2,5" x 1,4")
Вес
0,22 кг
Ширина открытия клещей
25,4 см (10") (катушка)

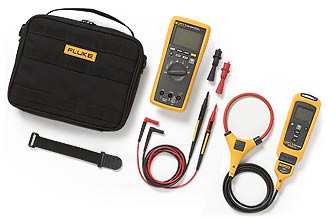

1. Беспроводной мультиметр Fluke CNX 3000;
2. Беспроводной модуль переменного тока Fluke CNX i3000 iFlex;
3. Гибкий токоизмерительный датчик iFlex;
4. Измерительные провода TL175;
5. Зажимы "крокодил" AC175;
6. Ремешок на магнитной подвеске;
7. Мягкая сумка для переноски.
Снят с производства
