- Бренд: Fluke
Страна бренда: США
- Госреестр 53987-13
- Межповерочный интервал
12 месяцев
- Артикул: 4242791
Беспроводная измерительная система Fluke CNX t3000 комплект в полном составе, позволяющая проводить основные измерения при помощи мультиметра и одновременно просматривать показания температуры с удаленного термоэлектрического модуля (тип К).
Комплект для измерения температуры Fluke CNX t3000 комплект является частью команды беспроводных инструментов Fluke для поиска и устранения неисправностей.
Подключите беспроводной модуль измерения температуры CNX t3000 к точке замера и просматривайте результаты на беспроводном мультиметре CNX с расстояния до 20 метров. Значительная экономия времени благодаря отсутствию необходимости в постоянных обходах для сбора показаний. Используйте несколько модулей для измерений в нескольких точках замера одновременно. Можно также использовать независимый измерительный инструмент или объединить его с другими модулями CNX в систему для выполнения нескольких измерений. С небольшого расстояния можно даже просматривать показания с модулей, расположенных в закрытых электрических щитах.
Кроме того, больше не требуется записывать полученные данные, поскольку модуль измерения температуры CNX t3000 способен регистрировать до 65000 показаний (мин./макс./ср.) приборов с меткой времени с помощью дополнительного ПК-адаптера. Беспроводная система CNX также более безопасна – теперь вы можете просматривать показания приборов на расстоянии от точки замера. Теперь можно снимать показания приборов с подвижного оборудования, подвергая опасности только сам измерительный модуль.
Комплект для измерения температуры Fluke CNX t3000 комплект обеспечивает измерения основных электрических параметров.
Беспроводной мультиметр CNX 3000 обеспечивает:
- Измерение истинных среднеквадратичных значений напряжения переменного и постоянного тока до 1000 В
- Истинные среднеквадратичные значения переменного и постоянного тока с разрешением 0,01 мА
- Измерение электропроводности, сопротивления, емкости, частоты и тестирование диодов
- Запись минимальных и максимальных значений
- CAT III 1000 В; CAT IV 600 В; IP54
Беспроводной термоэлектрический модуль (тип К) CNX t3000
- Диапазон измеряемых температур от -200 °C до 1372 °C
- погрешность ± 0,5%
- Запись до 65000 показаний
- ЖК-дисплей с подсветкой
- IP42 с термопарой
Беспроводная система CNX способна отслеживать до 10 измерительных модулей одновременно и отправлять результаты на ПК для детального анализа.
Беспроводной мультиметр CNX 3000
Технические спецификации мультиметра Fluke CNX 3000
Для всех характеристик: погрешность указана для периода один год после калибровки, при температуре от 18 °C до 28 °C, при относительной влажности от 0 % до 90 %. Характеристики погрешности определяются по формуле: ± ([ % Показаний ] + [ Количество единиц самого младшего разряда ]).
|
Технические характеристики
|
|
Переменное напряжение
|
|
Диапазон ¹
|
Разрешение
|
Погрешность ² ³
|
|
от 45 до 500 Гц
|
от 500 Гц до 1 кГц
|
|
600,0 мВ
|
0,1 мВ
|
1,0% + 3
|
2,0 % + 3
|
|
6,000 В
|
0,001 В
|
|
60,00 В
|
0,01 В
|
|
600,0 В
|
0,1 В
|
|
1000 В
|
1 В
|
|
¹ Все диапазоны напряжения переменного тока указаны в пределах от 1 % до 100 %.
² Пик-фактор ≤ 3 по всей шкале до 500 В, возрастая линейно до пик-фактора < 1,5 при 1000 В.
³ Для несинусоидальных форм сигнала обычно добавляется –(2 % от показания + 2 % на полной шкале) при пик-факторе не более 3.
|
|
Напряжение пост. тока, целостность, сопротивление, тестирование диода и емкость
|
|
Функция
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
мВ
|
600,0 мВ
|
0,1 мВ
|
0,09 % + 2
|
|
В
|
6,000 В
|
0,001 В
|
0,09 % + 2
|
|
60,00 В
|
0,01 В
|
|
600,0 В
|
0,1 В
|
|
1000 В
|
1 В
|
0,15 % + 2
|
|
)))
|
600 Ом
|
1 Ом
|
Измерительный прибор подает звуковые сигналы при <25 Ом, при обнаружении разомкнутых или закороченных контактов в течение не менее 250 мкс.
|
|
Ом
|
600,0 Ом
|
0,1 Ом
|
0,5 % + 2
|
|
6,000 кОм
|
0,001 кОм
|
0,5 % + 1
|
|
60,00 кОм
|
0,01 кОм
|
|
60,00 кОм
|
0,1 кОм
|
|
600,0 кОм
|
0,001 МОм
|
|
50,00 МОм
|
0,01 МОм
|
1,5 % + 3
|
|
Проверка диодов
|
2,000 В
|
0,001 В
|
1 % + 2
|
|
мкФ
|
1000 нФ
|
1 нФ
|
1,2 % + 2
|
|
10,00 мкФ
|
0,01 мкФ
|
|
100,0 мкФ
|
0,1 мкФ
|
|
9999 мкФ ¹
|
1 мкФ
|
10%
|
|
¹ В диапазоне измерений 9999 мкФ погрешность измерений при значениях до 1000 мкФ составляет 1,2 % + 2.
|
|
Переменный и постоянный ток
|
|
Функция
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
мА, перемен. т.
(45 Гц - 1 кГц)
|
60,00 мА
|
0,01 мА
|
1,5 % + 3
|
|
400,0 мА ³
|
0,1 В
|
|
мА пост. тока ²
|
60,00 мА
|
0,01 мА
|
0,5 % + 3
|
|
400,0 В
|
0,1 В
|
|
¹ Все диапазоны напряжения переменного тока указаны в пределах от 5 % до 100 %.
² Входное напряжение нагрузки (типичное): 400 мА на входе 2 мВ/мА.
³ Погрешность в диапазоне от 400,0 мА до 600 мА (перегрузка).
|
|
Частота
|
|
Диапазон ¹
|
Разрешение
|
Погрешность
|
|
99,99 Гц
|
0,01 В
|
0,1 % + 1
|
|
999,9 Гц
|
0,1 В
|
|
9,999 кГц
|
0,001 кГц
|
|
99,99 кГц
|
0,01 кГц
|
|
¹ Частота указана до 99,99 кГц в вольтах, и до 10 кГц в амперах.
|
|
Входные характеристики
|
|
Функция
|
Защита от
перегрузок
|
Входной импеданс
(номинальный)
|
Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм)
|
Подавление синфазного сигнала
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 120 дБ при пост. токе, 50 Гц или 60 Гц
|
> 60 дБ при 50 Гц или 60 Гц
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 60 дБ при пост. напр., до 60 Гц
|
|
|
1100 В (среднеквадратичное значение)
|
> 10 МОм > 100 пФ
|
> 120 дБ при пост. токе, 50 Гц или 60 Гц
|
> 60 дБ при 50 Гц или 60 Гц
|
|
Напряжение испытания на обрыв цепи
|
Полный диапазон
|
Типичный ток короткого замыкания
|
|
До 6 МОм
|
50 МОм
|
|
|
1100 В (среднеквадратичное значение)
|
< 2,7 В пост. тока
|
< 0,7 В пост. тока
|
< 0,9 В пост. тока
|
< 350 мА
|
|
|
1100 В (среднеквадратичное значение)
|
< 2,7 В пост. тока
|
< 2,000 В пост. тока
|
< 1,1 мА
|
|
Функция
|
Защита от перегрузки
|
Защита
|
|
мA
|
Защита предохранителем, 44/100 А, 1000 В, FAST
|
Перегрузка до 600 мА в течение максимум 2 минут, минимум 10 минут на восстановление
|
|
Запись минимальных и максимальных значений
|
|
Функция
|
Погрешность
|
|
Функции постоянного тока
|
Указанная погрешность функции измерения ± 12 подсчетов измерений длительностью >350 мс
|
|
Функции переменного тока
|
Указанная погрешность функции измерения ± 40 подсчетов измерений длительностью >900 мс
|
|
Общие характеристики
|
|
Максимальное напряжение между любым контактом и заземлением
|
1000 В пост. тока или перем. тока ср.кв.знач.
|
|
Защита предохранителем (Ом) от вх. А
|
Предохранитель 0,44 А(44/100 A, 440 мА), 1000 В FAST, только деталь, указанная Fluke
|
|
ЖК-дисплей
|
Частота обновления: 4/с
Вольты, амперы, омы: разрядность 6000
Частота: разрядность 10000
Емкость: разрядность 1000
|
|
Тип элементов питания
|
Три щелочных элемента питания типа АА, NEDA 15A IEC LR6
|
|
Время автономной работы
|
Минимум 300 часов
|
|
Температура
|
Рабочая: от -10 °C до 50 °C Хранения: от -40 °C до 60 °C
|
|
Относительная влажность
|
от 0 до 90 % (от 0 до 35 °C)
от 0 до 75 % (от 35 до 40 °C)
от 0 до 45 % (от 40 до 50 °C)
|
|
Высота над уровнем моря
|
Рабочая: 2000 м
Хранения: 12000 м
|
|
Температурный коэффициент
|
0,1 X (нормируемая погрешность / °C (< 18 °C или > 28 °C)
|
|
Частота радиосвязи
|
2,4 ГГц, диапазон ISM, расстояние 20 м
|
|
Размеры (В x Ш x Д)
|
4,75 см x 9,3 см x 20,7 см (1,87" x 3,68" x 8,14")
|
|
Вес
|
340 г
|
|
Стандарты безопасности
|
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3-яредакция
CSA: CAN/CSA-C22.2 No 61010-1-12: 3-яредакция
CE European: IEC/EN 61010-1:2010
|
|
Электромагнитная совместимость
EMI, RFI, EMC, RF
|
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP54
|
Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000
Технические характеристики беспроводного термоэлектрического модуля Fluke CNX t3000
|
Общие характеристики
|
|
Диапазон
|
Тип К: от -200 °C до 1372 °C
|
|
Разрешение
|
0,1 °C
|
|
Погрешность
|
±[0,5 % + 0,3 °C]
|
|
Входные разъемы
|
Тип К, мини
|
|
ЖК-экран с подсветкой
|
3 . знака
|
|
Скорость регистрации/интервал
|
Минимум 1 сек/возможность настройки с ПК
|
|
Тип элементов питания
|
2 AA, NEDA 15 А, IEC LR6
|
|
Время автономной работы
|
400 часов
|
|
Память
|
Запись до 65 000 показаний
|
|
Неограниченный интервал прослушивания
|
5 с
|
|
Радиочастотная связь
|
Диапазон частот для промышленной, медицинской и научной аппаратуры 2,4 ГГц
|
|
Дальность радиочастотной связи
|
20 метров
|
|
Рабочая температура
|
от -10 °C до +50 °C
|
|
Температура хранения
|
От -40 °C до +60 °C
|
|
Температурная шкала
|
МТШ-90
|
|
Допустимая влажность при работе
|
90 % при 35 °C, 75 % при 40 °C, 45 % при 50 °C
|
|
Электромагнитная совместимость
|
EN 61326-1:2006
|
|
Соответствие стандартам безопасности
|
CAT I в соотв. с IEC/EN 61010-1:2010, EN/IEC 61010-2-030:2010
|
|
Уровень загрязнения
|
2
|
|
Температурный коэффициент
|
0,01 % от показаний +0,03 °C на каждый °C
|
|
Сертификация
|
CSA, FCC T68-FWCS IC:6627A-FWCS
|
|
Степень защиты (IP)
|
IP30
|
|
Размеры (ВхШхГ)
|
16,5 см x 6,35 см x 3,56 см (6,5" x 2,5" x 1,4")
|
|
Вес
|
0,22 кг
|

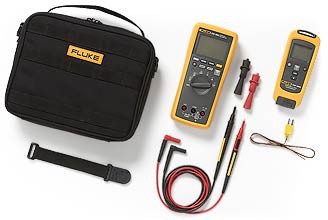

1. Беспроводной мультиметр Fluke CNX 3000;
2. Беспроводной термоэлектрический модуль (тип К) Fluke CNX t3000;
3. Измерительные провода TL175;
4. Зажимы «крокодил» AC175;
5. Точечный щуп-термопара типа К 80PK-1;
6. Ремешок на магнитной подвеске;
7. Мягкая сумка для переноски.
