Измеритель параметров безопасности электроустановок MI 3125ВT базовая комплектация

Описание в PDF

Госреестр 55599-13
Межповерочный интервал 24 месяца
Гарантия 3 года
Производитель Metrel
Производство: Словения

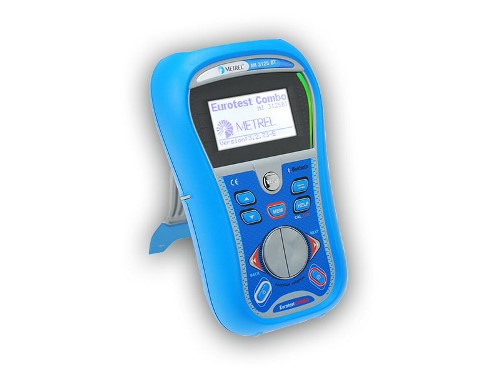

Измеритель параметров электроустановок Metrel MI 3125 BT EurotestCOMBO

MI 3125B Eurotest COMBO – необычайно лёгкий и компактный измеритель, обладающий практически полным набором функций для проведения приемо-сдаточных испытаний в электроустановках до 1кВ. Положительные характеристики MI 3125BT не ограничиваются только серьезным измерительным потенциалом: данный прибор обладает возможностями для сохранения, упорядочивания результатов измерений, передачи их на ПК и быстрой обработки с целью получения протоколов.

Функции

Измерение сопротивления изоляции напряжением постоянного тока.
Проверка непрерывности защитных проводников токами 200 мА и 7 мА.
Измерение сопротивления линии.
Измерение сопротивления контура.
Измерение сопротивления контура без отключения УЗО.
Расчет и отображение предполагаемого тока КЗ.
Измерение напряжения (TRMS) и частоты.
Контроль порядка чередования фаз.
Измерение параметров УЗО (стандартных и селективных А, АС и В типов).
Измерение сопротивления заземления по 3-х проводной схеме.

Особенности

Встроенная память вмещает до 1700 результатов измерений и позволяет отсортировать их благодаря наличию 3 уровней вложения.
Меню помощи отображает диаграммы подключения прибора к электроустановке и помогает реализовать правильную схему измерений.
При измерении полного сопротивлении линии или контура пользователь имеет возможность выбрать из встроенной таблицы характеристики используемого в данной цепи предохранителя для быстрой оценки эффективности его применения в данном случае.
Красный и зелёный индикаторы по бокам экрана позволяют быстро оценить приемлемость результата измерений в любой функции даже в условиях плохой видимости.
Наличие автоматического теста УЗО дает возможность без лишних трудозатрат полностью проверить работоспособность устройства защитного отключения.
А 1192 ПО EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца.

Характеристики

Функция	Диапазон измерений	Разрешение	Погрешность измерений
Сопротивление изоляции	U=50 В,100 В,250 В:
	R: 0,00 …19,99 MОм	0,1 MОм	±(10 % от измер.)
	20,00 … 99,99 Мом	0,1 MОм	±(20 % от измер.)
	100,0 … 199,9 МОм	0,1 MОм	±(20 % от измер.)
	U= 500 В, 1 кВ:
	R: 0,00 …19,99 MОм	0,1 MОм	±(5% от измер.+ 3 ед.мл.р.)
	20,00 … 199,99 Мом	1 MОм	±(5% от измер.)
	100 … 999 МОм	1 MОм	±(10 % от измер.)
Непрерывность защитного проводника при токе 200мА	0,00 …19,99 Ом	0,01 Ом	±(3 % от измер. + 3 В)
	20,0 … 199,9 Ом	0,1 Ом	±(5 % от измер.)
	100 … 1999 Ом	1 Ом	±(5 % от измер.)
Непрерывность защитного проводника при токе 7мА	0,0 …19,9 Ом	1 Ом	±(5 % от измер.+ 3 ед.мл.р.)
Непрерывность защитного проводника при токе 7мА	20…1999 Ом	0,01 Ом	±(5 % от измер.+ 3 ед.мл.р.)
Полное сопротивление линии/контура	0,00 … 9,99 Ом	0,01 Ом	±(5 % от измер.+ 5 емр)
	10,0… 99,9 Ом	0,1 Ом	±(5 % от измер.+ 5 емр)
	100 … 999 Ом	1 Ом	±(10 % от измер.)
	1,00…9,99 кОм	0,01кОм	±(10 % от измер.)
Сопротивление заземления	0,00 …19,99 Ом	0,01 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	20,0 … 199,9 Ом	0,1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
	200 … 9999 Ом	1 Ом	±(5 % от измер.+ 5 ед.мл.р.)
Напряжение	0 В … 550 В	1 В	±(2 % от измер.+ 2 ем. мл.р)
Частота	0,00 Гц … 9,99 Гц	0,01 Гц	±(2 % от измер.+ 1 ем.мл.р)
Чередование фраз	1.2.3 или 3.2.1
Номинальный отключающий ток I_∆N	10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A
	0,0 …19,9 В	0,1 В	(от 0% до 15%) от измер.+ 10 ед.мл.р.
Напряжение прикосновения	20,0…99,9 В	0,1 В	(от 0% до 15%) от измер.
Время срабатывания	0 … 2 мс	0,1 мс	±1 мс
Ток срабатывания	0,2 x I_∆N …2,2 x I_∆N	0,05 x I_∆N	±0,1 x I_∆N
Питание	6 шт. алкалиновых/аккумуляторных батареи размер АА
Категория перенапряжения	600 V CAT III; 300 V CAT IV
Степень защиты	Двойная изоляция
Подключение к ПК	RS 232 и USB
Масса	1 кг
Габаритные размеры	14 х 8 х 23 см

Документы Измеритель параметров безопасности электроустановок MI 3125ВT базовая комплектация:

Методика поверкиPDF, 4.43 МБ
