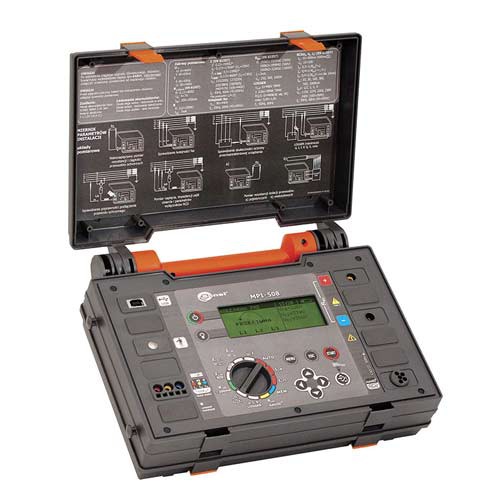

MPI-508 Измеритель параметров электробезопасности электроустановок

Назначение и область применения

Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.

Основные характеристики:

Измерители параметров электробезопасности электроустановок MPI-508 предназначены для измерения:

  • Действующего значения фазного и междуфазного напряжения переменного тока;
  • Частоты переменного тока
  • Полного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник» без отключения источника питания;
  • Полного сопротивления цепи «фаза - защитный проводник» без отключения источника питания и срабатывания УЗО;
  • Силы тока отключения устройства защитного отключения (далее - УЗО) для синусоидального дифференциального тока;
  • Силы тока отключения УЗО для дифференциального пульсирующего однонаправленного тока;
  • Силы тока отключения УЗО для дифференциального постоянного пульсирующего тока с постоянной составляющей 6 мА;
  • Времени отключения сети при срабатывании УЗО;
  • Сопротивления защитного заземления;
  • Напряжения прикосновения относительно номинального дифференциального тока;
  • Напряжения переменного тока помех;
  • Сопротивления защитных проводников;
  • Электрического сопротивления малым током;
  • Сопротивления электроизоляции.
  • Измерения и регистрации переменного тока и напряжения, частоты, мощности (полной, активной, реактивной), а также cosφ

Для вычисления:

  • Активного и реактивного сопротивления цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник»;
  • Силы тока цепи «фаза - нуль», «фаза - фаза», «фаза - защитный проводник».

Для контроля:

  • Целостности (наличия) нулевого и защитного проводников (до начала измерений).

Для проверки:

  • Последовательности чередования фаз и перекоса фаз по напряжению.
  • Для запоминания и передачи в компьютер: Данных измерений и вычислений;

Основные технические характеристики MPI-508

«е.м.р.» — единица младшего разряда

Измерение напряжения

Диапазон
Разрешение
Погрешность основная
0…440 В
1 В
± (2 U + 2 е.м.р.)
Диапазон частоты 45…65 Гц

Измерение частоты

Диапазон
Разрешение
Погрешность основная
45,0…65,0 Гц
0,1 Гц
± (0,1% f + 1 е.м.р.)

Диапазон напряжения: 50…440В

Измерение переменного тока (True RMS)

Диапазон
Разрешение
Погрешность основная *
0,0…99,9 мА
0,1 мА
± (5% I + 3 е.м.р.)
100…999 мА
1 мА
± (5% I )
1,00…9,99 A
0,01 A
10,0…99,9 A
0,1 A
100…999 A
1 A

Номинальная частота сети fn: 50Гц, 60 Гц * - Погрешность токоизмерительных клещей учитывается отдельно

Измерение мощности активной (P), реактивной (Q), полной (S) и cos φ

Диапазон [Вт], [ВА], [вар]
Разрешение [Вт], [ВА], [вар]
Погрешность основная *)
0,00…9,99
0,01
± (7% S + 10 е.м.р.)
10,0…99,9
0,1
± (7% S + 5 е.м.р.)
100…999
1
± 7% S
1,00 к…9,99 к
0,01 к
10,0 к…99,9 к
0,1 к
100 к…440 к
1 к
Диапазон напряжений: 0…440 В;
Диапазон токов: 0…1000 A;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Число фаз измеряемой цепи: 1;
Диапазон отображения cos φ: 0,00..1,00 (разрешение 0,01); *) U: 50…440 В, I: 10 мA…1000 A; погрешность токоизмерительных клещей учитывается отдельно. Измерение полного сопротивления петли короткого замыкания ZL-PE, ZL-n, ZL-L Измерение полного сопротивления петли Zs
Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 3 е.м.р.)
20,0...199,9 Ом
0,1 Ом
200...1999 Ом
1 Ом
Номинальное напряжение UnL-N / UnL-L: 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В
Рабочий диапазон напряжений: 100 ... 250 В (для ZL-PE и ZL-N) или 100 ... 440 В (для ZL-L )
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45 ... 65 Гц;
Максимальный ток (для 400 В): 40 А (10 мс);
Контроль правильности зажима РЕ при помощи электрода касания (для ZL-PE)

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон
Разрешение
Погрешность основная
0...19,99 Ом
0,01 Ом
± (5% Zs + 5 е.м.р.)
20,0...199,9 Ом
0,1 Ом

Расчет и отображение для Zs< 200 Ом

Измерение ожидаемого тока короткого замыкания I k

Диапазон отображения
Разрешение
Основная погрешность
0,058…1,999 A
0,001 A
Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Измерение сопротивления петли короткого замыкания ZL-PE RCD (без срабатывания выключателя УЗО)

Измерение сопротивления петли короткого замыкания Zs

Диапазон отображения
Разрешение
Основная погрешность
0…19,99 Ом
0,01 Ом
± (6% Zs+ 10 е.м.р.)
20,0…199,9 Ом
0,1 Ом
± (6% Zs+ 5 е.м.р.)
200…1999 Ом
1 Ом
± (6% Zs+ 5 е.м.р.)

Не вызывает срабатывания выключателей УЗО с IΔn≥ 30 мA;
Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 100…264 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц;
Контроль правильности соединения зажима PE при помощи электрода касания.

Показания сопротивления петли короткого замыкания: активного Rs и реактивного Xs

Диапазон отображения
Разрешение
Основная погрешность
0..19,99 Ом
0,01 Ом
± (6% Zs+ 10 е.м.р.)
20,0..199,9 Ом
0,1 Ом
± (6% Zs+ 5 е.м.р.)

Расчет и отображение для величины Zs< 200 Ом

Показания тока короткого замыкания Iк

Диапазон отображения
Разрешение
Основная погрешность
0,058…1,999 A
0,001 A
Рассчитывается на основании погрешности для петли короткого замыкания
2,00…19,99 A
0,01 A
20,0…199,9 A
0,1 A
200…1999 A
1 A
2,00…19,99 кA
0,01 кA
20,0…40,0 кA
0,1 кA
Измерение параметров отключения УЗО
Номинальное напряжение Un: 115 В, 127 В, 220 В, 230 В, 240 В
Рабочий диапазон напряжений: 100…250 В;
Номинальная частота сети fn: 50 Гц, 60 Гц;
Рабочий диапазон частоты: 45…65 Гц.

Измерение времени отключения УЗО tA

Тип выключателя
Установка кратности
Диапазон измерения
Разрешение
Основная погрешность
Общего типа
0,5 IΔn
0..300 мс
1 мс
± (2% tA+ 2 е.м.р.)
1 IΔn
2 IΔn
0…150 мс
5 IΔn
0…40 мс
Селективный
0,5 IΔn
0..500 мс
1 IΔn
2 IΔn
0…200 мс
5 IΔn
0…150 мс

Точность установки дифференциального тока: для 1* I Δn, 2* IΔn и 5* IΔn…………………………………………………………… 0..8%; для 0,5* IΔn……………………………………………………………………………. -8..0%.

Измерение сопротивления защитного заземления RE

Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мА
0,01 кОм ..5,00 кОм
0,01 кОм
4 мА
0…+10% RE ± 8 е.м.р.
30 мA
0,01 кОм ..1,66 кОм
12 мА
0…+10% RE ± 5 е.м.р.
100 мA
1 Ом..500 Ом
1 Ом
40 мA
0…+5% RE ± 5 е.м.р.
300 мA
1 Ом..166 Ом
120 мA
500 мA
1 Ом..100 Ом
200 мA
1000 мA
1 Ом..50 Ом
400 мA

Измерение напряжения прикосновения UB, отнесенного к номинальному дифференциальному току

Диапазон
Разрешение
Номинальный ток
Основная погрешность
0..9,9 В
0,1 В
0,4*IΔn
0..10% UB ± 5 е.м.р.
10..99,9 В
0..15% UB

Измерение тока отключения IA для синусоидального дифференциального тока

Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
3,3..10,0 мA
0,1 мA
0,3 × IΔn..1,0 × IΔn
± 5% IΔn
30 мA
9,0..30,0 мA
100 мA
33..100 мA
1 мA
300 мA
90..300 мA
500 мA
150..500 мA
1000 мA
330..1000 мA

Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;

Время протекания тока измерения …………………………. макс. 3200 мс.

Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA


Выбранный номинальный ток выключателя
Диапазон измерения
Разрешение
Ток измерения
Основная погрешность
10 мA
4,0..20,0 мA
0,1 мA
0,4 × IΔn..2,0 × IΔn
±10 % IΔn
30 мA
12,0..30,0 мA
0,4 × IΔn..1,4 × IΔn
100 мA
40..140 мA
1 мA
300 мA
120..420 мA
500 мA
200..700 мA

Возможно измерение для положительных или отрицательных полупериодов вынужденного тока утечки;
Время протекания тока измерения ………………………….. макс. 3200 мс. Измерение целостности цепи и сопротивления низким напряжением

Измерение целостности защитных и компенсационных соединений током ± 200 мA

Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,01 Ом
± (2% R + 3 е.м.р.)
20,0…199,9 Ом
0,1 Ом
200…400 Ом
1 Ом

Напряжение на открытых зажимах: 4…7 В;
Исходящий ток при R < 2 Ом: мин. 200 мA;
Компенсация сопротивления измерительных проводов;
Измерения для тока обеих поляризаций.

Измерение целостности цепи малым током

Диапазон
Разрешение
Основная погрешность
0,00…19,99 Ом
0,1 Ом
± (3% R + 3 е.м.р.)
200…2000 Ом
1 Ом

Напряжение на открытых зажимах: 4…7 В;
Исходящий ток < 7 мA;
Звуковой сигнал для измеряемого сопротивления < 30 Ом;
Компенсация сопротивления измерительных проводов.

Измерение сопротивления изоляции

Диапазон отображения для Un= 250В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1000 MОм
1 MОм

Диапазон отображения для Un= 500В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1999 MОм
1 MОм

Диапазон отображения для Un= 1000В
Разрешение
Основная погрешность
200…1999 кОм
1 кОм
± (3% RISO+ 8 е.м.р.)
2,00…19,99 MОм
0,01 MОм
20,0…199,9 MОм
0,1 MОм
200…1999 MОм
1 MОм
2,00…3,00 ГОм
0,01 ГОм
± (4% RISO+ 6 е.м.р.)

Напряжения измерения: 250 В, 500 В и 1000 В;
Точность подачи напряжения (Robc [Ом] ≥ 1000*Un [В]): - 0 + 10% от установленной величины;
Обнаружение опасного напряжения перед замером;
Разрядка измеряемого объекта;
Измерение сопротивления изоляции многожильных проводов (макс. 5) при помощи внешнего дополнительного приспособления;
Измерение напряжения на клеммах +RISO, -RISO в диапазоне: 0..440 В.

Последовательность фаз

Указания последовательности фаз: соответствующая, несоответствующая;
Диапазон напряжений сети UL-L: 90…440 В (45…65 Гц);
Отображение величины межфазных напряжений.

Регистратор напряжения и переменного тока

Регистрация напряжения UL-n: 0…440 В (точность и диапазон частоты как для измерения напряжений функции LOGGER);
Диапазон регистрации частоты: 45…65 Гц;
Регистрация тока (параметры как для измерения тока);
Регистрация мощности активной (P), реактивной (Q) и полной (S) (параметры те же, что для мощности);
Выбор интервала между пробами: 1…99 с (с шагом 1сек);
Число измерений: 40000 (регистрация только напряжения или тока) или 10000 (регистрация напряжения, тока и мощности);
Отображаемые величины: средняя, максимум, минимум и отношение % к номинальной величине.


Дополнительные технические характеристики

Класс изоляции
двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности
III 300 В согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529
IP54
Питание измерителя
пакет аккумуляторов NiMH SONEL 7,2 V или элементы питания алкалиновые LR14 (5 шт)
Температура хранения
-20…+60°C
Температура рабочая
0…+40°C
Время до самовыключения
120 секунд
Количество измерений Z, RE или RCD (для щелочных элементов питания)
>3000 (2 измерения / минуту)
Количество измерений RISO или RCONT (для щелочных элементов питания)
>2000
Дисплей
графический 192×64 точек
Память результатов измерения
990 ячеек, 10000 записей
Интерфейс
USB



Гарантия: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: 0...+ 40° C
Габариты ШxВxГ: 295х95х222 мм
Масса: 2,2 кг
Индекс: WMPLMPI508
Снят с производства
